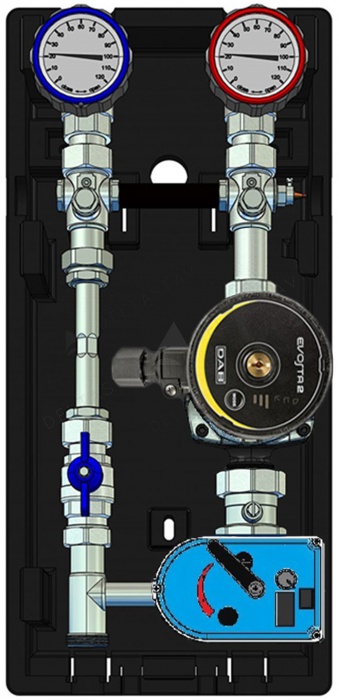

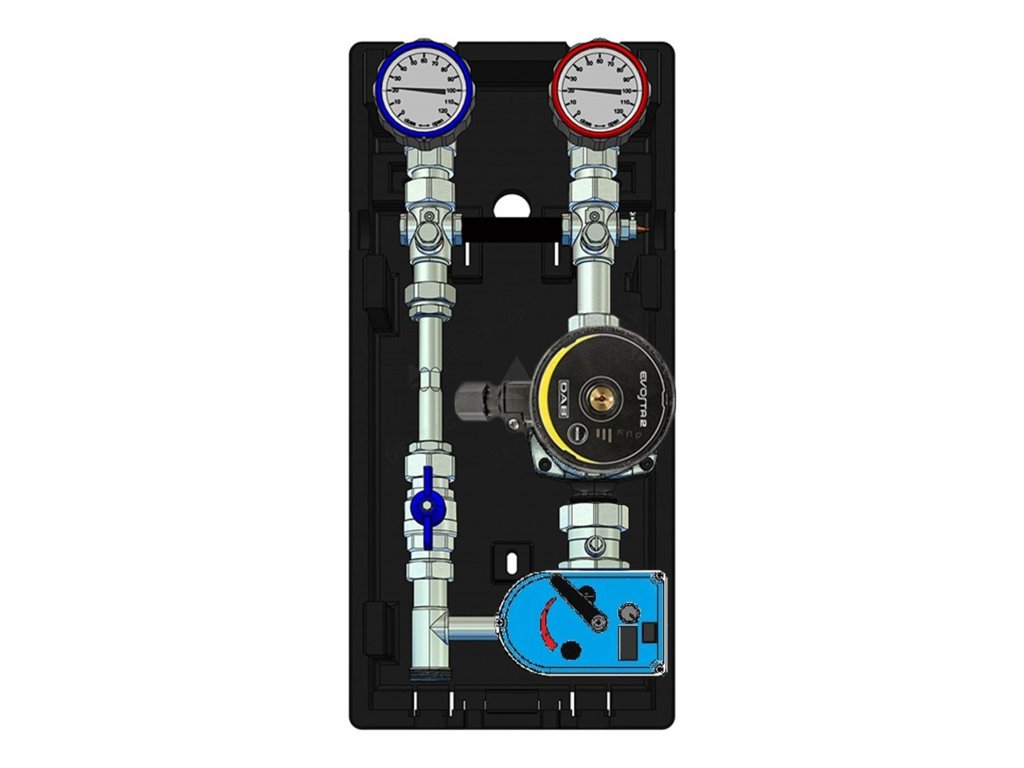

Smíšený kotlový okruh HPW-MFNC do 20 kW pro udržování konstantní teploty průtoku, s přípravou měřicího zařízení, s programovací jednotkou a elektrickým čerpadlem.

Technické informace a vybavení:

• výkon 20kW, při ∆t = 20K
• maximální průtok 0,86 m3/h
• max. provozní tlak 6 bar
• rozteč připojení k záhlaví 125 mm
• DN1"
• 2x GV DN25 s integrovaným teploměrem, 1x GV DN25
• 1 x 1" trubka, v místě pro čerpadlo s 1½"
• bypass
• zpětný ventil
• všechna těsnění, 2 x 1/2" zátky

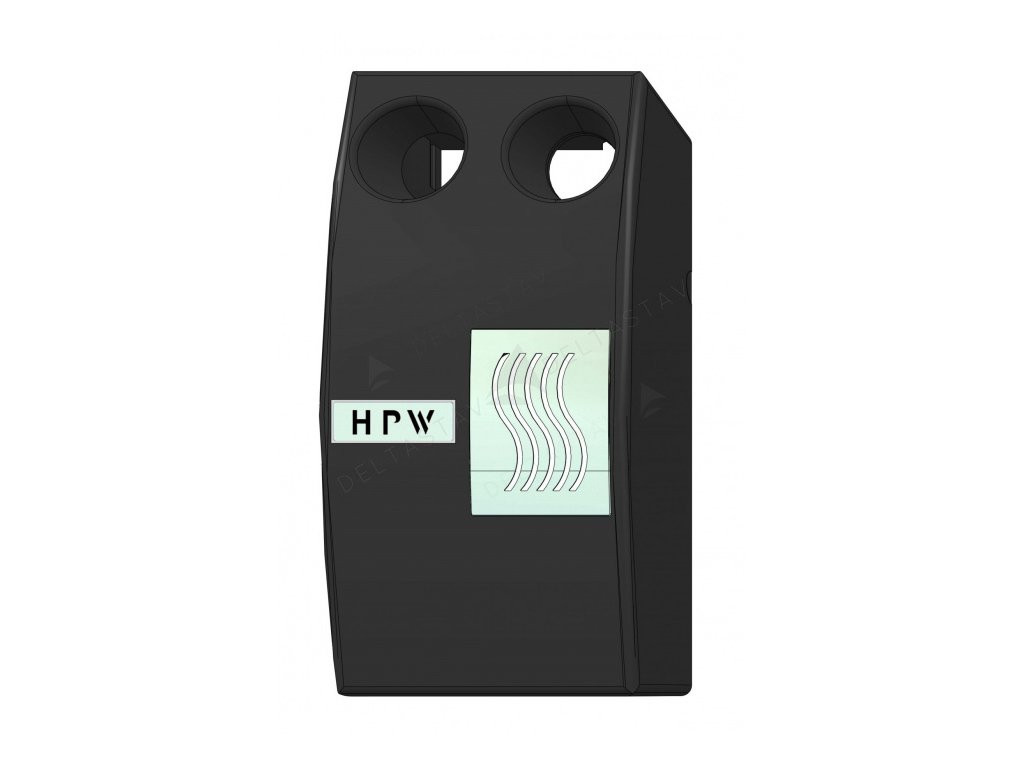

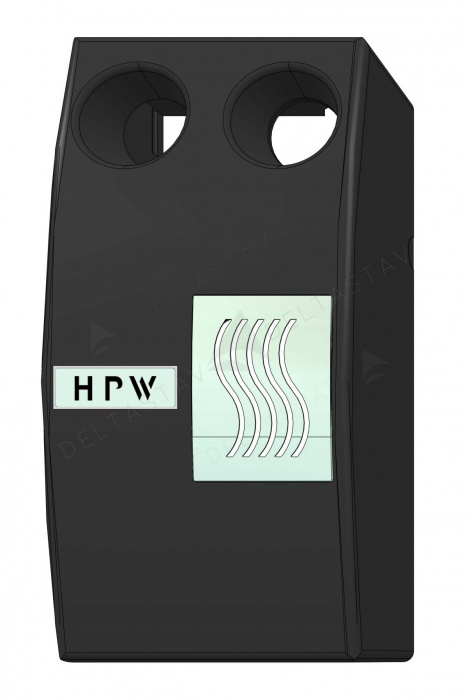

• EPP tepelná izolace
• stěnové upevnění
• vnější rozměr s izolací v x š x h: 525 x 250 x 225 mm


• Pumpa DAB Evosta 40-70/180

• elektronická programovatelná jednotka ROTOTEMP C
  pro udržování konstantní teploty průtoku
  (nastavitelný teplotní rozsah +5°C až +110°C)
.

• do polohy d = možnost montáže měřiče tepla:
  s připojovacím rozměrem:
  TYP A: d= 3/4" - délka rozchodu 110 mm
  TYP B: d= 1" - délka rozchodu130 mm

.

!TYP s rozměrem je nutné uvést v objednávce v poznámce !!!

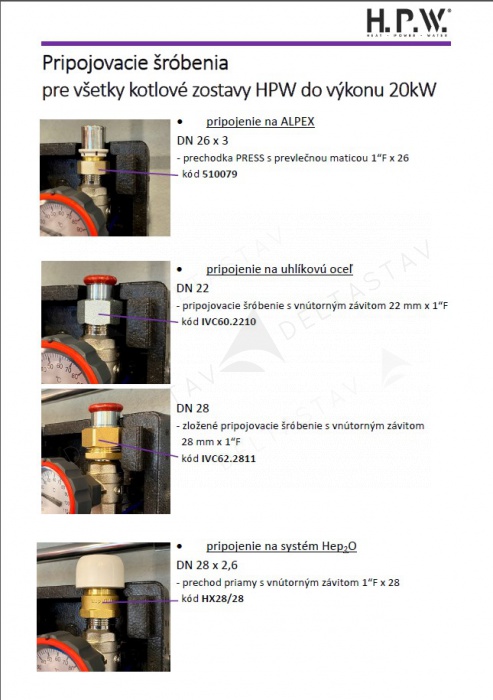

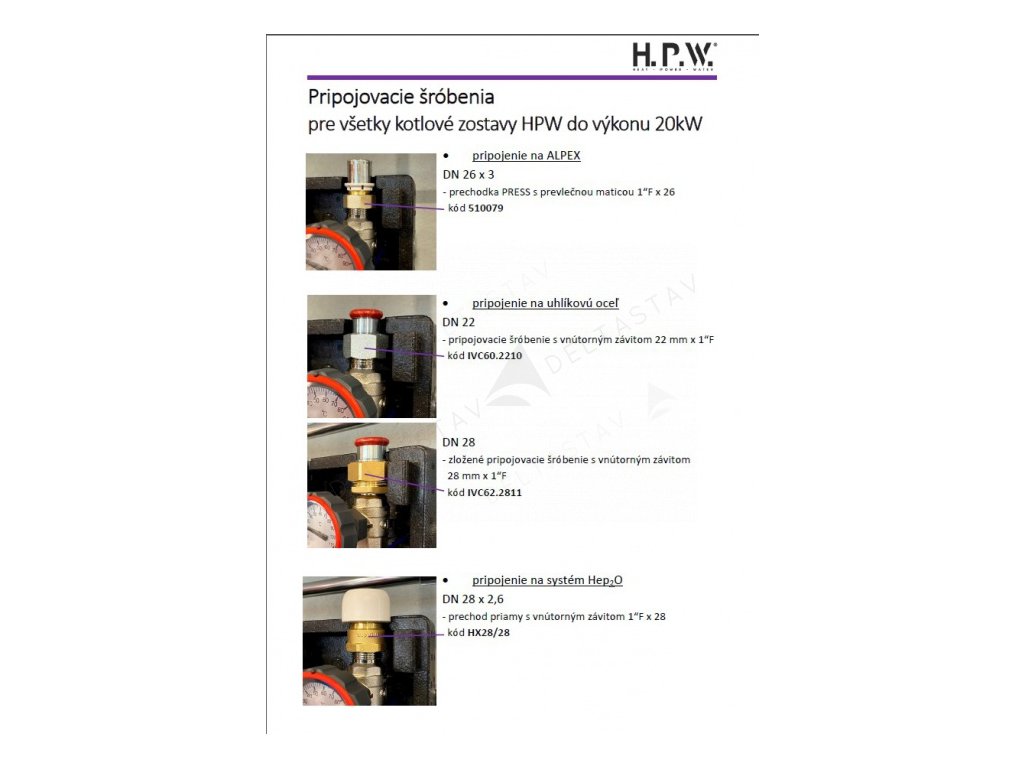

Vyberte vhodné připojovací šroubení podle materiálu:

• připojení k ALPEX 26x3- PRESS průchodka s 1" převlečnou maticí Fx26 (kód 510079)
.
• přípojka z uhlíkové oceli DN22- přípojka 22x1 "F (kód IVC60.2210)
  DN28- přípojka 28x1 "F (kód IVC62.2811)
.
• Připojení systému Hep2O DN28- přímé 1 "Fx28 (kód HX28/28)

Upozornění: pro každou sestavu je třeba objednat 2 kusy daného kování
