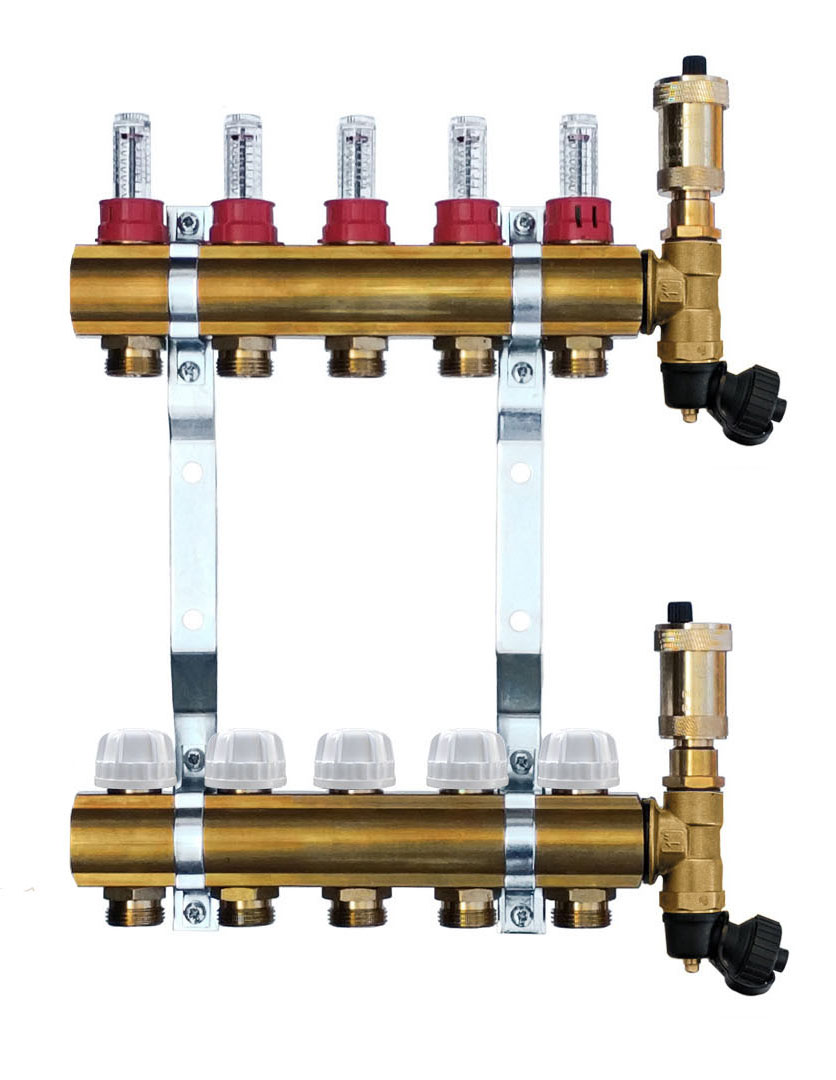

Měděný 5cestný rozdělovač pro podlahové vytápění

Detailní popis produktu

Systémy podlahového vytápění vyžadují přesné řízení průtoku a distribuce, aby bylo zajištěno rovnoměrné výstupní teplo ve všech zónách. Tento měděný 5cestný rozdělovač je klíčovou součástí takových systémů, zejména v obytných a komerčních budovách, kde je zónování a tepelný komfort zásadní. Instalatéři pracující s podlahovým vytápěním, zejména při novostavbách nebo rekonstrukcích, najdou tento rozdělovač vhodný pro vytápění i chlazení. Rovněž je navržen k integraci se standardními rozvody potrubí pro podlahové vytápění a podporuje použití průtokových měřičů pro přesné vyvážení systému.

Jeho kompaktní design a modulární konfigurace umožňují jednoduchou instalaci do strojoven nebo technických místností. Rovněž je běžnou součástí většího systému, který zahrnuje primární oběhová čerpadla, termostaty a zónové ventily. Je vhodný pro použití jak v jednotlivých domech, tak v vícepodlažních budovách, kde je požadováno individuální řízení zón. Rovněž je kompatibilní se systémy, které používají vodní směsi s antikorozním antifrizem, což z něj činí vhodný pro nevytápěné prostory nebo studené klimata.

Technické parametry

Instalace a připojení

Instalace začíná umístěním rozdělovače do místa, kde jsou k dispozici všechny ventily a měřiče. 1 palcové závitové připojení pro přívodní a odtokové potrubí musí být zarovnáno s hlavním potrubím systému. Euroconus přípojky pro větvení vyžadují pečlivé utažení, aby bylo zajištěno těsné těsnění. Instalatéři by měli ověřit kompatibilitu ALPEX 16 x 2 ALU-EK připojení s konstrukcí rozdělovače a zajistit, že doporučený závěsný hák je pevně upevněn, aby se zabránilo vibracím a napětí v potrubí.

Běžné chyby při instalaci zahrnují použití nesprávné velikosti potrubí nebo nedostatečné uvažování tepelné roztažnosti. Rovněž by měl být rozdělovač instalován vodorovně, aby byla zajištěna správná funkce vzduchového a odtokového ventilu. Automatický vzduchový ventil (1/2 palce) a otočný odtokový ventil (1/2 palce) by měly být po instalaci kontrolovány na správnou funkci. Je důležité zajistit, že rozdělovač není přetížen, protože to může poškodit EPDM těsnění a vést k únikům.

Kompatibilita a příslušenství

Tento rozdělovač je navržen k provozu s potrubím PEX-AL-PEX 16 x 2 a Euroconus přípojkami pro větvení. Je kompatibilní se standardními systémy podlahového vytápění, které používají vodu nebo vodní směsi s antifrizem. K dokončení instalace by měly být objednány odděleně doporučené krabice pro rozdělovače, které rozdělovač chrání před poškozením. Při použití Euroconus přípojek je zahrnuto rovinné těsnění WS 3825. Další součásti, jako jsou vyvažovací ventily nebo tlakové měřiče, mohou být potřeba v závislosti na návrhu systému.

Technický pozadí pro projektanty

Rozdělovač funguje tím, že distribuuje vyhřátou nebo ochlazenou vodu do několika oběhů podlahového vytápění. Měděná konstrukce poskytuje dobré odolnosti korozi a tepelnou vodivost, což z něj činí vhodný pro dlouhodobé použití v systémech podlahového vytápění. Průtokové měřiče umožňují vyvážení jednotlivých oběhů, což je zásadní pro dosažení rovnoměrného rozdělení tepla. Rovněž je navržen k integraci se systémy, které používají vodu nebo vodní směsi s antifrizem, s teplotním rozsahem -10 °C až 120 °C. Norma DIN ISO EN 228-1 závitu zajišťuje kompatibilitu s evropskými potrubními systémy. Materiál a konstrukce přispívají k efektivitě a trvanlivosti systému, pokud nejsou překročeny provozní parametry.

Služby a provoz

Doporučuje se pravidelná kontrola ventilů a těsnění rozdělovače, aby byla zajištěna bezproblémová funkce. Automatický vzduchový ventil by měl být kontrolován na případné zácpy a odtokový ventil na správnou funkci. EPDM těsnění by měla být kontrolována na známky opotřebení nebo degradace, zejména v systémech s antifrizem. V technických datech nejsou uvedena konkrétní období údržby, ale doporučuje se pravidelná údržba, aby se zabránilo selhání systému. Pokud průtokové měřiče ukazují nepřesné hodnoty, může být potřeba kalibrace. Rovněž by měl být rozdělovač čistý a bez nečistot, aby se zabránilo zácpám v průtocích.

Nejčastější otázky

Může být tento rozdělovač použit s vodními směsmi s antifrizem?
Ano, je kompatibilní s vodními směsmi s antifrizem, pokud je směs v rámci specifikovaného teplotního rozsahu -10 °C až 120 °C.

Jaký typ potrubí je doporučen pro připojení?
Doporučuje se potrubí PEX-AL-PEX 16 x 2 pro optimální výkon a kompatibilitu s typem připojení rozdělovače.

Jak se průtokové měřiče používají pro vyvážení?
Průtokové měřiče umožňují vyvážení jednotlivých oběhů měřením průtoku v každém oběhu, s měřicím rozsahem 0–5 l/min a přesností ±10 %.

Jaký je maximální tlak, který rozdělovač vydrží?
Maximální povolený pracovní tlak je 6 bar, testovací tlak je 10 bar, což zajišťuje bezpečnou funkci za normálních podmínek.

Dokumenty ke stažení

• Hygienicky certifikovaný PZH - rozdělovače, krabice pro rozdělovače a příslušenství (PDF)
