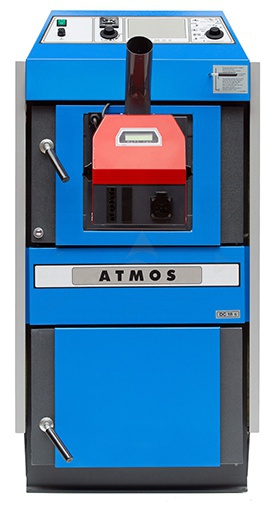

ATMOS AC 25 S upr
Kód: AC 25S UPRDetailní popis produktu
Tento kotel je vhodný pro středně velké budovy vyžadující flexibilní vytápěcí řešení. Instalatéři ho často integrují do systémů využívajících pevná paliva nebo biomasu. Lze jej použít v průmyslových prostorách, velkých dílnách nebo vícenábytových budovách. Dvojfuelová schopnost umožňuje přepínání mezi uhlím a granuly v závislosti na dostupnosti a nákladech na palivo. Kotel vyžaduje komínový tah 20 Pa a musí být rozměrován podle požadované tepelné ztráty a typu paliva.
Instalace zahrnuje umístění kotle do dobře větrané místnosti a připojení k centrálnímu otopnému okruhu. Spalovací komora je vyrobena z ocelových desek o tloušťce 3–8 mm, což zajišťuje konstrukční stabilitu a odolnost. Operátoři by měli zajistit, že cesta spalin je volná a že všechny komponenty jsou správně zarovnány během instalace, aby se minimalizovaly provozní neefektivnosti.
Technické parametry
| Objem vody | 45 L |
|---|---|
| Hmotnost kotle | 297 kg |
| Kapacita hopru | 60 dm³ |
| Požadovaný komínový tah | 20 Pa |
| Třída energetické účinnosti | A+ (granuly) / C (uhlí) |
| Třída spalování | 5 |
| Výkon kotle na granuly | 4 -20 kW, účinnost 91,5% |
| Výkon kotle na uhlí | 26 kW, účinnost 90,4% |
| Kód | AC 25S UPR |
| Značka | Atmos |
Termální výkonový rozsah 4–20 kW pro granuly a 26 kW pro uhlí zajišťuje, že kotel je vhodný pro proměnlivé vytápěcí požadavky. Požadavek na komínový tah 20 Pa musí být splněn, aby byla zajištěna správná spalování a kontrola emisí. Objem vody 45 L pomáhá stabilizovat teploty systému při kolísání zatížení.
Instalace a připojení
Instalatéři musí připojit kotel k uzavřenému otopnému systému vhodnými potrubními průměry. Výstup spalin musí být připojen k komínu s minimálním tahem 20 Pa. Hmotnost kotle 297 kg vyžaduje stabilní základ. Během uvedení do provozu je třeba ověřit tah a tlak, aby byl zajištěn stabilní provoz. Běžné chyby instalace zahrnují nesprávné zarovnání komínu, což může vést k nedokonalé spalování a vyšším emisím.
Při montáži modulu na granuly musí být dopravní pás alespoň 2 m dlouhý. Kotel musí být správně orientován pro levé nebo pravé otevírání dveří, jak bylo určeno při objednávce. Nesprávná orientace může ovlivnit přístup k údržbě. Ujistěte se, že elektrické napájení odpovídá požadavkům řídicích modulů. Vždy zkontrolujte, zda je komín volný a zda je základ kotle vodorovný, před zahájením provozu.
Kompatibilita a příslušenství

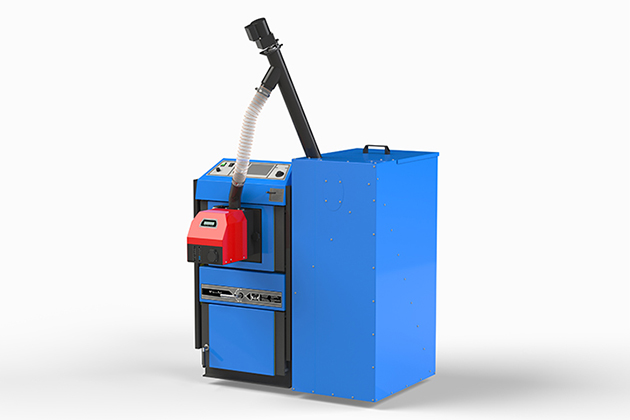

Kotel pracuje s výhradně určeným modulovým spalovákem A25 a šroubovým dopravníkem DA. Pro nepřetržitý provoz je vyžadován externí zásobník na granuly. Kotel nezahrnuje modul spalováku a musí být objednán zvlášť. Další komponenty, jako jsou řídicí moduly AD03 a teplotní senzory, jsou součástí standardního dodávky pro řízení ventilátoru a čerpadla a sledování výkonu systému.
Abyste zajistili plnou funkčnost, musí instalatéři objednat potřebné spalovací a dopravní komponenty. Kotel je kompatibilní s většími zásobníky na granuly pro prodloužený automatický provoz. Ujistěte se, že řídicí systém je správně nakonfigurován, aby komunikoval s modulovým spalovákem a stávajícím otopným systémem.
Technický popis pro projektanty

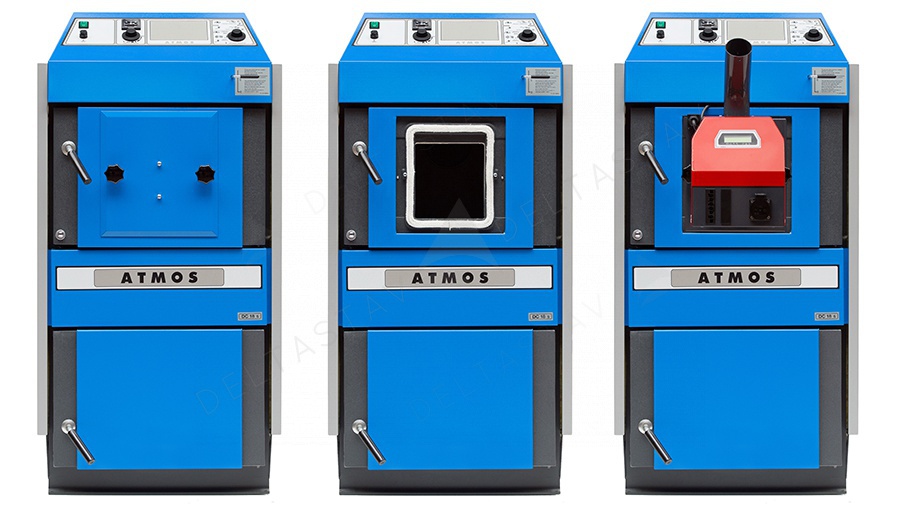

Kotel pracuje s železným mřížem na spodku spalovací komory, což umožňuje efektivní odstraňování popela. Horní část obsahuje odnímatelné dveře pro instalaci spalováku na granuly. Keramické izolace zajišťují rovnoměrné rozdělení tepla a minimalizují tepelné ztráty. Návrh spalovací komory podporuje kompletní spalování paliva, což snižuje emise a zvyšuje účinnost.
Kotel se integruje jak do přímých otopných okruhů, tak do akumulačních nádrží. Dva teplotní senzory (TV a TS) poskytují zpětnou vazbu pro optimální provoz kotle v závislosti na stavu akumulační nádrže. Modulární návrh kotle umožňuje snadnou integraci do stávajících systémů. Vysoká účinnost 91,5 % při spalování granulí je dosažena přesnou kontrolou průtoku vzduchu a pokročilou technologií spalování.
Údržba a provoz
Pravidelná údržba zahrnuje čištění popelového koše a kontrolu spalovací komory na usazeniny. Hopper na granuly by měl být pravidelně kontrolován na případné zácpky. Funkce samočištění přes výfukový ventilátor zmenšuje frekvenci ručního odstraňování popela na jednou za 7–30 dní. Kotel obsahuje automatické vypnutí po vyčerpání paliva, aby se zabránilo přehřátí.
Operátoři by měli pravidelně monitorovat komínový tah a zajistit, že vnitřní komponenty kotle jsou volné od nečistot. Chlazení okruh zabraňuje poškození způsobené nadměrným teplem. Pokud kotel ukazuje nepravidelný provoz nebo sníženou účinnost, zkontrolujte řídicí moduly a teplotní senzory na chyby.
Nejčastější otázky
Může Atmos AC 25 S upr pracovat nepřetržitě na granuly?
Ano, za podmínky, že je nainstalován zásobník na granuly a šroubový dopravník. Kotel podporuje automatické napájení pro nepřetržitý provoz.
Jaká je maximální kapacita palivového hopru?
Hopper má kapacitu 60 dm³, což umožňuje několik hodin nepřetržitého provozu před potřebou znovunabíjení.
Je možné rychle přepínat mezi režimem na uhlí a granuly?
Přepínání vyžaduje výměnu spalováku a úpravu řídicích modulů. Kotel je navržen pro sezónní nebo dlouhodobé změny režimu.
Jak často je třeba ručně odstraňovat popel?
Odstraňování popela je potřeba přibližně jednou za 7–30 dní v závislosti na intenzitě provozu a typu paliva.
Doplňkové parametry
| Kategorie: | S úpravou pro hořák na pelety |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 567.25 kg |
| Výkon kotle: | 21 – 28 kW |
| Hmotnost kotle: | 297 kg |
| Objem násypky: | 60 dm³ |
| Objem vody: | 45 L |
| Předepsaný tah komína: | 20 Pa |
| Třída energetické účinnosti: | A+ (pelety) / C (uhlí) |
| Třída spalování: | 5 |
| Výkon kotle na pelety: | 4 -20 kW, účinnosť 91,5% |
| Výkon kotle na uhlí: | 26kW, účinnosť 90,4% |
