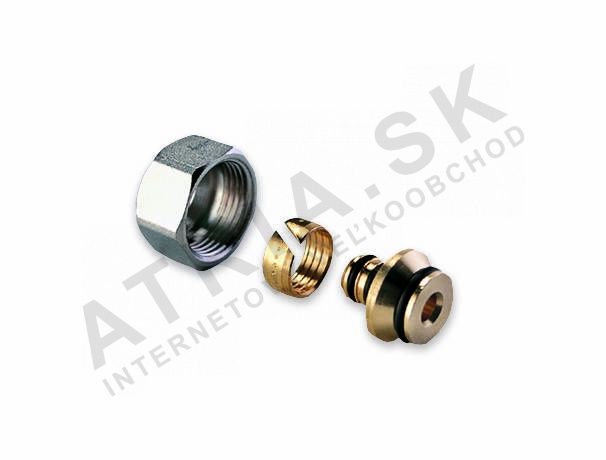

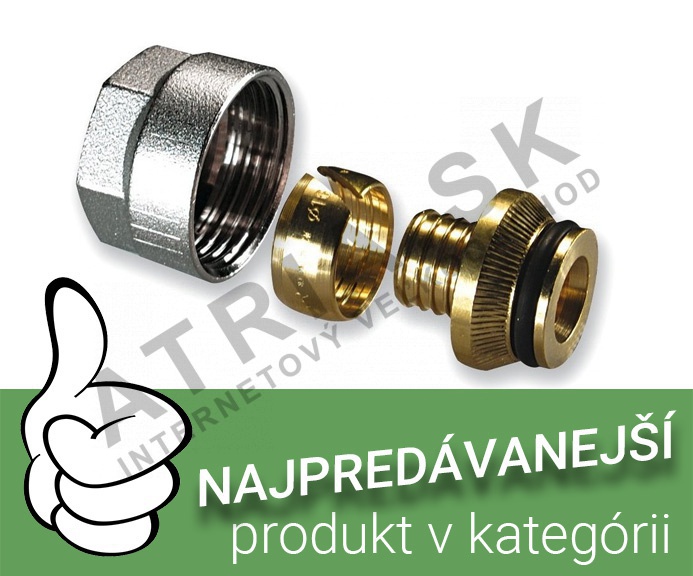

Šroubení - pro vícesložkové potrubí ALPEX - 16x2 ALU-EK
Kód: 500684Související produkty
Detailní popis produktu
Šroubení pro vícesložkové potrubí ALPEX jsou základními komponentami při instalaci topných a potrubních systémů v obytných i komerčních budovách. Tyto šroubení se používají k připojení potrubí k ventilm, radiátorům a dalším systémovým komponentám. Instalatéři musí zajistit správné rozměření a těsnění, aby zachovali integrity systému a zabránili únikům. Šroubení musí být kompatibilní s rozměry potrubí a provozními podmínkami systému.
Korektní montáž šroubení vyžaduje důkladnost. Šroubení musí být zarovnáno s potrubím a těsnící kroužek musí být nepoškozen a správně umístěn. Moment přetahování musí být v rámci specifikovaného rozsahu, aby nedošlo k nedostatečnému nebo přílišnému přetahování. Instalatéři by měli také ověřit kompatibilitu s ostatními systémovými komponentami a zajistit, že montáž odpovídá pokynům výrobce.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Hmotnost | 0,05 kg |
| Kód | 500684 |
| Značka | IVAR |
Montáž a připojení
Šroubení je navrženo pro použití s vícesložkovými potrubími ALPEX o rozměrech 16 x 2. Připojení se provádí pomocí eurokuželového závitu (EK) nebo závitu M24. Během montáže musí být potrubí a těsnící kroužek z EPDM vloženy do šroubení, přičemž těsnící kroužek nesmí být poškozen. Matka se nejprve ručně přetáhne, následně se k dosažení správného momentu přetahování (25–35 Nm) použije vhodný šroubovák (AC 670 / AC 671).
Běžné chyby při montáži zahrnují použití nesprávného typu maziva na těsnící kroužek. Těsnící kroužek z EPDM nesmí být mazán minerálním olejem; místo toho se používá mazivo na bázi křemíku. Další chybou je nesplnění správné posloupnosti přetahování, což může vést k únikům nebo poškození šroubení. Instalatéři by měli také zajistit, že šroubení je čisté a bez nečistot před montáží.
Kompatibilita a příslušenství
Toto šroubení je speciálně navrženo pro použití s vícesložkovými potrubími ALPEX. Je kompatibilní se systémy pracujícími při jmenovitém tlaku PN 10 a teplotách až +120 °C. K dokončení montáže se pro přetahování použijí vhodné šroubováky (AC 670 / AC 671). K montáži není potřeba žádných dalších produktů, neboť šroubení obsahuje potřebný těsnící kroužek z EPDM.
Technický pozadí pro projektanty
Šroubení vytváří těsné spojení mezi potrubím a systémovou komponentou. Materiál mosaz CW617N poskytuje dobré mechanické vlastnosti a odolnost proti korozi, čímž zajišťuje dlouhodobou spolehlivost. Těsnící kroužek z EPDM zajišťuje těsné těsnění, zabrání únikům a udržuje tlak systému. Návrh šroubení umožňuje snadnou montáž i demontáž, čímž je vhodné pro údržbu a úpravy systému.
Doba životnosti šroubení je ovlivněna kvalitou montáže, provozními podmínkami a údržbou systému. Doporučuje se pravidelně kontrolovat šroubení a těsnící kroužek, aby byla zajištěna pokračující funkčnost. Kompatibilita šroubení s potrubími ALPEX zajišťuje, že může být integrováno do široké škály topných a potrubních systémů.
Služba a provoz
Během provozu vyžaduje šroubení minimální údržbu. Těsnící kroužek by měl být kontrolován na známky opotřebení nebo poškození a šroubení by mělo být kontrolováno na úniky. Pokud jsou zjištěny jakékoliv problémy, šroubení by mělo být okamžitě vyměněno, aby nedošlo k poruše systému. Moment přetahování nesmí být během provozu upravován, neboť to může poškodit těsnění a vést k únikům.
Nejčastější otázky
Může být šroubení použito s jinými typy vícesložkových potrubí?
Ne, šroubení je speciálně navrženo pro použití s vícesložkovými potrubími ALPEX. Použití s jinými typy potrubí může vést k únikům nebo poškození šroubení.
Jaký typ maziva se má použít na těsnící kroužek?
Na těsnící kroužek z EPDM se smí použít pouze mazivo na bázi křemíku. Minerální olej může poškodit těsnící kroužek a narušit těsnění.
Jaký je správný moment přetahování šroubení?
Moment přetahování by měl být v rozmezí 25 až 35 Nm. Tento rozsah zajišťuje, že šroubení je bezpečně přetáhnuté, aniž by došlo k poškození těsnícího kroužku nebo potrubí.
Může být šroubení použito v systémech s vyššími provozními teplotami?
Ne, šroubení je určeno pro provozní teploty až +120 °C. Použití v systémech s vyššími teplotami může vést k degradaci těsnícího kroužku a k únikům.
Doplňkové parametry
| Kategorie: | Svěrné šroubení pro vícevrstvé potrubí alpex |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.05 kg |
| Průměr trubky: | 16 mm |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 9:42:13 |
