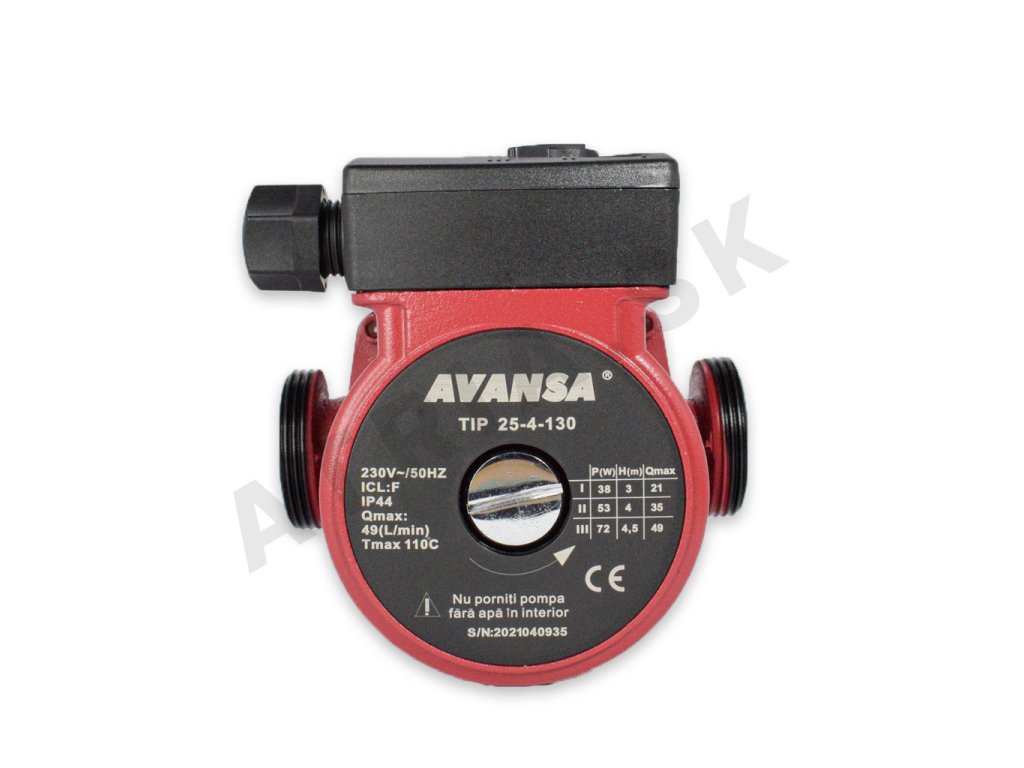

Avansa 25/4/130

Detailní popis produktu

Toto oběhové čerpadlo je navrženo pro instalaci v bytových a komerčních budovách, kde je vyžadováno řízené oběhování vody. Často se používá v centrálních topných systémech, distribuci teplé a studené vody a průmyslových oběhových systémech. Čerpadlo poskytuje tři různé průtoky díky svým rychlostem, což umožňuje přesné nastavení systému. Čerpadlo pracuje v teplotním rozsahu -10°C až +110°C, což ho činí vhodným pro vytápění i chlazení.

Kompaktní design umožňuje instalaci v úzkých prostorech, jako jsou strojovny, pod kuchyňskými dříkami nebo v zdivu. Čerpadlo je určeno pro použití s čistou vodou bez významného množství částic. IP44 klasifikace zajišťuje ochranu proti prachu a stříkající vodě, ale ne proti ponoření nebo vysokotlakým stříkům. Vzdálenost 130 mm mezi vstupním a výstupním hrdlem zjednodušuje zarovnání s existujícími potrubími při rekonstrukcích nebo nových instalacích.

Technické parametry

Výkon čerpadla je definován jeho maximální hloubkou 4m a maximálním průtokem 48 l/min. Tyto hodnoty jsou klíčové pro rozměrování systému a určení, zda čerpadlo může vyhovět hydraulickému požadavku aplikace. Tři rychlosti umožňují flexibilitu při přizpůsobení čerpadla křivce systému. Napájení 230V jednofázovým proudem zajišťuje kompatibilitu se standardní evropskou elektrickou infrastrukturou.

Instalace a připojení

Instalujte čerpadlo do místa, které umožňuje přístup k svorkovnici a přepínači rychlosti. Ujistěte se, že povrch pro montáž je rovný a pevný, aby se zabránilo přenosu vibrací. Připojte čerpadlo pomocí DN40 nebo 6/4" potrubních přípojek. Sací i výtlačné hrdlo jsou 25mm DN, proto při připojení k jiným rozměrům je třeba použít vhodné redukce nebo adaptéry. Zkontrolujte, zda je potrubí plně podporováno a čerpadlo není vystaveno nadměrnému stresu z důvodu špatného zarovnání nebo tepelné roztažnosti.

Před zapnutím čerpadla ověřte, že elektrické připojení odpovídá jeho 230V specifikaci a že je fázový posloupnost správná. Přepínač rychlosti nastavte podle požadavků systému, což se obvykle určuje při komise. Běžné chyby instalace zahrnují nesprávnou orientaci (např. svislé místo vodorovného montáže), nedbalost při odpuhování systému před spuštěním a opomenutí zajistit čerpadlo na stabilní základ, což může vést k předčasnému opotřebení nebo poškození způsobenému vibracemi.

Kompatibilita a příslušenství

Toto čerpadlo je kompatibilní se standardními měděnými, PVC nebo PPR potrubními systémy a může být integrováno s termostatickými řídicími systémy nebo programovatelnými řídicími jednotkami pro automatizovaný provoz. Pro bezpečné elektrické připojení použijte výhradní obvod s vhodnou pojistkovou ochranou. Pro montáž vodorvně nebo svisle může být potřeba montážní lišta. Příslušenství, jako jsou tlakové manometry, nezpětné ventily a izolační ventily, by mělo být instalováno podle požadavků návrhu systému.

Technický pozadí pro projektanty

Čerpadlo pracuje na jednofázovém asynchronním motoru s bipolárním návrhem, který eliminuje potřebu přístrojů pro ochranu před přetížením. Třída izolace FH zajistí spolehlivý provoz při zvýšených teplotách. Tělo čerpadla je vyrobeno z litiny a plastových komponent, což poskytuje odolnost proti korozi ve vodních prostředích. Třírychlostní funkce je dosažena interním přepínáním, které upravuje charakteristiky zatížení motoru. Při integraci čerpadla do systému zvažte celkovou dynamickou hloubku, včetně ztrát třením a změn výšky, aby bylo zajištěno, že vybrané nastavení rychlosti odpovídá požadovanému průtoku. Účinnost čerpadla je maximalizována při provozu v blízkosti bodu návrhu křivky systému.

Služba a provoz

Pravidelná kontrola by měla zaměřit se na integritu elektrických připojení, stav těsnění a podložek a na absence neobvyklého hluku nebo vibrací během provozu. Periodicky zkontrolujte přepínač rychlosti, aby zůstal ve vyžadované poloze. Čerpadlo nepožaduje plánovanou údržbu, jako je mazání nebo výměna ložisek, ale jakékoliv známky úniku nebo přehřátí by měly vyvolat okamžité vyšetření. Pokud čerpadlo nefunguje, ověřte napájení, zkontrolujte spálené pojistky a ujistěte se, že přepínač rychlosti je správně nastaven. Při trvalých problémech se obráte na technickou dokumentaci výrobce pro další pokyny.

Nejčastější otázky

Může být čerpadlo použito v uzavřeném geotermálním systému?
Ano, pokud systém obsahuje čistou vodu a teplotní rozsah zůstává v mezích -10°C až +110°C. Čerpadlo je vhodné pro uzavřené aplikace, kde je vyžadováno recirkulace tekutiny.

Je možné připojit čerpadlo pro vzdálené řízení rychlosti?
Ne, řízení rychlosti je pevné přepínačem na svorkovnici a nemůže být nastaveno vzdáleně. Ruční nastavení je vyžadováno na místě čerpadla.

Může být čerpadlo instalováno ve svislé poloze?
Ano, ale ujistěte se, že povrch pro montáž je stabilní a čerpadlo je zarovnáno, aby se zabránilo stresu na sací a výtlačný hrdlo. Pro bezpečnou instalaci může být potřeba montážní lišta.

Jaký typ ochrany je k dispozici pro elektrické závady?
Čerpadlo nemá vestavěnou ochranu před přetížením, proto by mělo být připojeno k obvodu s vhodnou pojistkovou nebo jisticí ochranou, aby se zabránilo poškození způsobenému přetížením.
