ATMOS C 32 ST upr
Kód: C32ST UPR AD03Detailní popis produktu
Tento kotel se obvykle instaluje do bytových nebo komerčních budov vyžadujících dvojpalivové řešení pro vytápění. Integruje se do centrální otopné soustavy a může být součástí většího tepelného systému. Konstrukce umožňuje jak manuální, tak automatické způsoby dopalování, v závislosti na konfiguraci spalovacího zařízení. Montážní firmy by měly zajistit správné větrání a tah komína pro bezpečnou a efektivní provozní funkci.

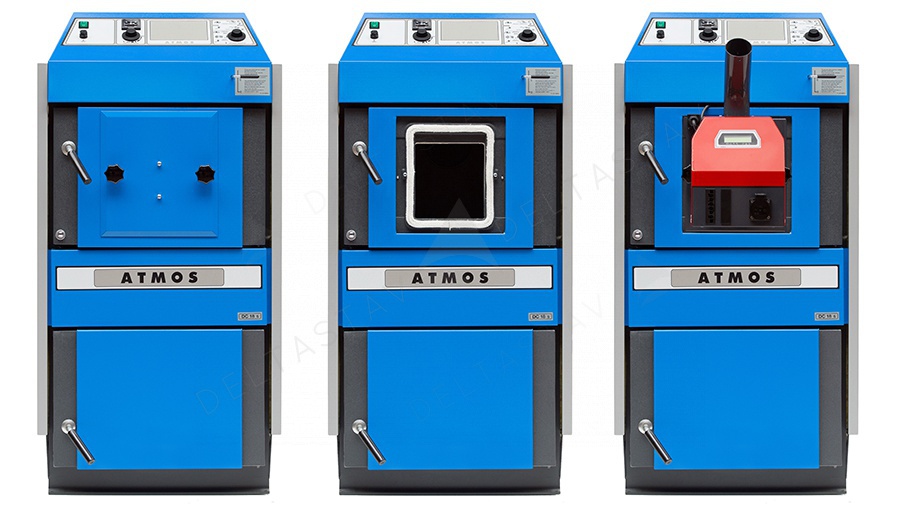

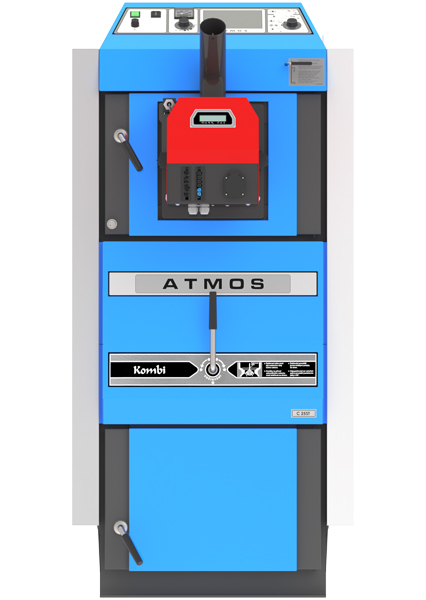

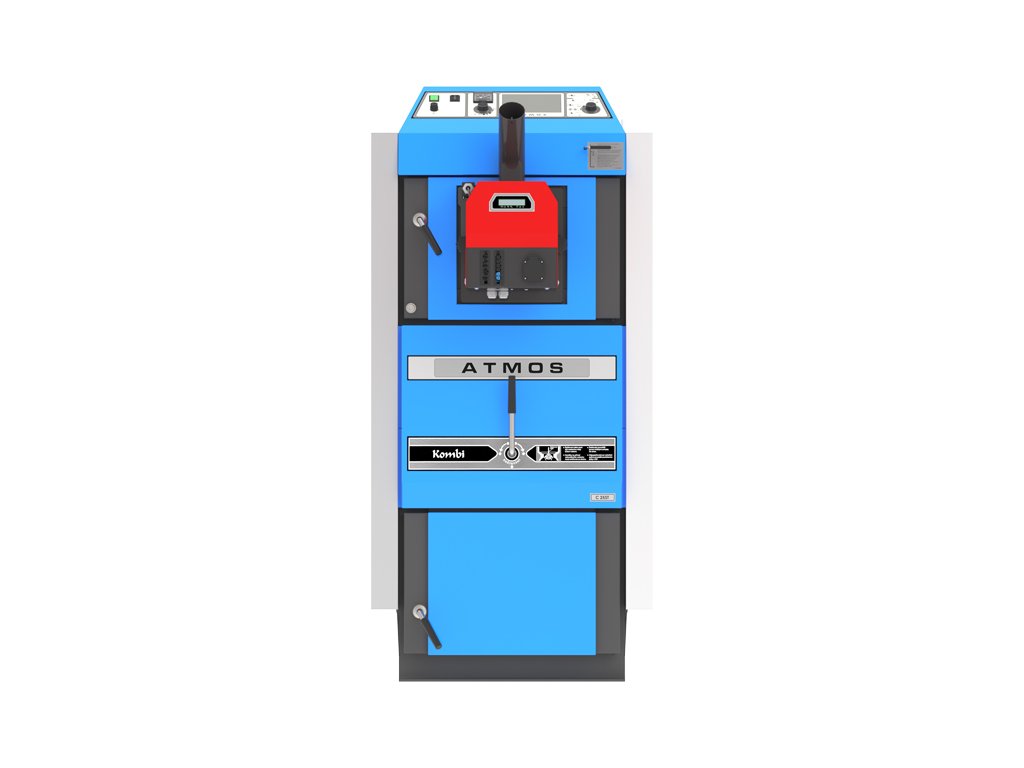

Kotel je vhodný pro instalace, kde je potřeba kombinace různých typů pevných paliv. Modulární konstrukce umožňuje integraci dalších komponent, jako jsou dopalovací systémy na granuly a řídicí moduly. Konstrukce kotle zahrnuje svařené ocelové tělo a železnou mřížku pro odstraňování popela, což zajišťuje odolnost a jednoduchou údržbu.
Technické parametry
| Objem vody | 74 L |
|---|---|
| Hmotnost kotle | 415 kg |
| Objem náplně paliva | 110 dm³ |
| Požadovaný tah komína | 25 Pa |
| Třída energetické účinnosti | A+ (granuly) / C (uhlí) |
| Třída spalování | 5 |
| Výkon kotle na granulech | 7 -24 kW, účinnost 92,4% |
| Výkon kotle na uhlí | 32 kW, účinnost 88,6% |
| Kód | C32ST UPR AD03 |
| Značka | Atmos |
Termický výkon kotle se pohybuje mezi 7–24 kW při provozu na granulech a 32 kW při provozu na uhlí nebo dřevě. Účinnost 92,4 % pro granuly a 88,6 % pro uhlí ukazuje na vysokou výkonovou konverzi energie. Požadovaný tah komína 25 Pa musí být splněn, aby byla zajištěna stabilní spalování a zabráněno problémům s návratem spalin během provozu.
Instalace a připojení

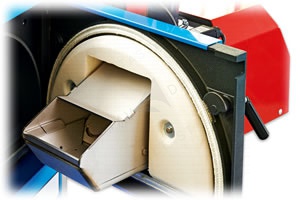

Instalace vyžaduje vyhrazené místnost s dostatečným prostorem pro kotel a příslušenství. Kotel musí být namontován na pevné, nehořlavé základně. Připojení komína musí být ověřeno pro správný tah a izolaci. Palivové potrubí pro granuly musí být alespoň 2 m dlouhé, aby bylo umožněno správné připojení dopalovacího systému. Kotel je dodáván bez spalovacího zařízení, proto musí být spalovací zařízení A25 a šnekový dopravač objednány zvlášť. Nesprávná instalace ventilátoru nebo řídicích modulů může ovlivnit výkon systému. Před uvedením do provozu zkontrolujte všechna elektrická připojení, aby byly předejmuty provozní chyby.
Kompatibilita a příslušenství

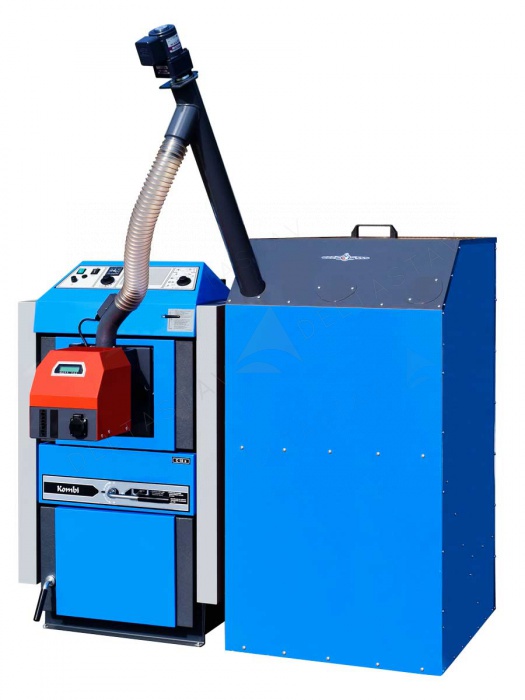

Kotel je kompatibilní se šnekovým dopravačem (série DA) a nádrží na granuly různých velikostí. Pro provoz na granulech je vyžadován spalovací zařízení A25. Kotel obsahuje dva řídicí moduly (AD03) a tři teplotní senzory pro monitorování a řízení systému. Tyto moduly musí být správně nakonfigurovány pro optimální výkon. Další komponenty, jako je velká nádrž na granuly, mohou prodloužit dobu mezi dopalováním na 7–14 dní. Před instalací zkontrolujte, zda jsou všechny elektrické a mechanické komponenty kompatibilní se specifikacemi kotle.
Technický popis pro projektanty
Kotel pracuje pomocí spalovací komory s železnou mřížkou pro uhlí a dřevo a modulárním prostorem pro spalovací zařízení na granuly. Spalovací komora je vyložena keramickými odolnými cihlami, aby odolala vysokým teplotám a podporovala úplné spalování paliva. Ocelové tělo, vyrobené z desek o tloušťce 3–8 mm, zajišťuje konstrukční pevnost a udržení tepla. Systém se integruje s oběhovým čerpadlem a ventilátorem pro řízený proud vzduchu a distribuci tepla. Účinnost kotle závisí na kvalitě paliva, poměru vzduchu a paliva a pravidelné údržbě spalovací komory a mřížky.
Údržba a provoz
Pravidelné odstraňování popela je nutné, ideálně každých 7–30 dní v závislosti na využití. Ventilátor usnadňuje automatické odstranění popela. Pravidelně zkontrolujte tah komína, aby byl splněn požadavek 25 Pa. Zkontrolujte spalovací komoru na známky opotřebení nebo poškození a případně vyměňte odolné cihly. Kotel je vybaven automatickým vypnutím po vyčerpání paliva, aby se zabránilo přehřátí. Ujistěte se, že chlazení je funkční, aby byl kotel chráněn před tepelným stresem. Údržba by měla zahrnovat čištění systému dopalování a kontrolu funkce teplotních senzorů a řídicích modulů.
Nejčastější otázky
Může být kotel provozován s velkou nádrží na granuly?
Ano, kotel lze připojit k velké nádrži, čímž se sníží četnost dopalování na 7–14 dní. Šnekový dopravač musí být vhodně rozměrován pro rozměry nádrže.
Je kotel k dispozici v levé nebo pravé konfiguraci?
Ano, kotel je k dispozici v levé i pravé verzi. Zadejte požadovanou konfiguraci v poznámce objednávky při nákupu.
Jaká je minimální délka šnekového dopravače?
Šnekový dopravač musí mít minimální délku 2 m, aby bylo zajištěno správné dopalování granulí a zabráněno zácpám.
Které řídicí moduly jsou s kotle dodávány?
Kotel je dodáván s dvěma řídicími moduly AD03 pro řízení ventilátoru a čerpadla. Obsahuje také dva teplotní senzory pro monitorování akumulační nádrže a jeden pro samotný kotel.
Doplňkové parametry
| Kategorie: | S úpravou pro hořák na pelety |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 477.25 kg |
| Výkon kotle: | 29 – 40 kW |
| Palivo: | uhlí |
| Hmotnost kotle: | 415 kg |
| Objem násypky: | 110 dm³ |
| Objem vody: | 74 L |
| Předepsaný tah komína: | 25 Pa |
| Třída energetické účinnosti: | A+ (pelety) / C (uhlí) |
| Třída spalování: | 5 |
| Výkon kotle na pelety: | 7 -24 kW, účinnosť 92,4% |
| Výkon kotle na uhlí: | 32kW, účinnosť 88,6% |
