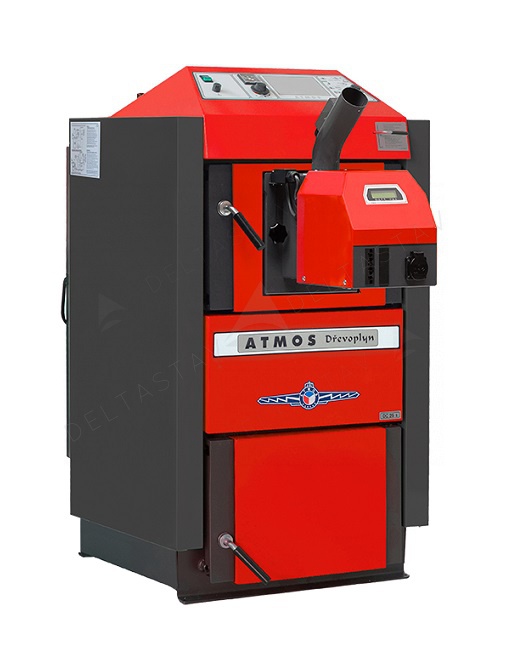

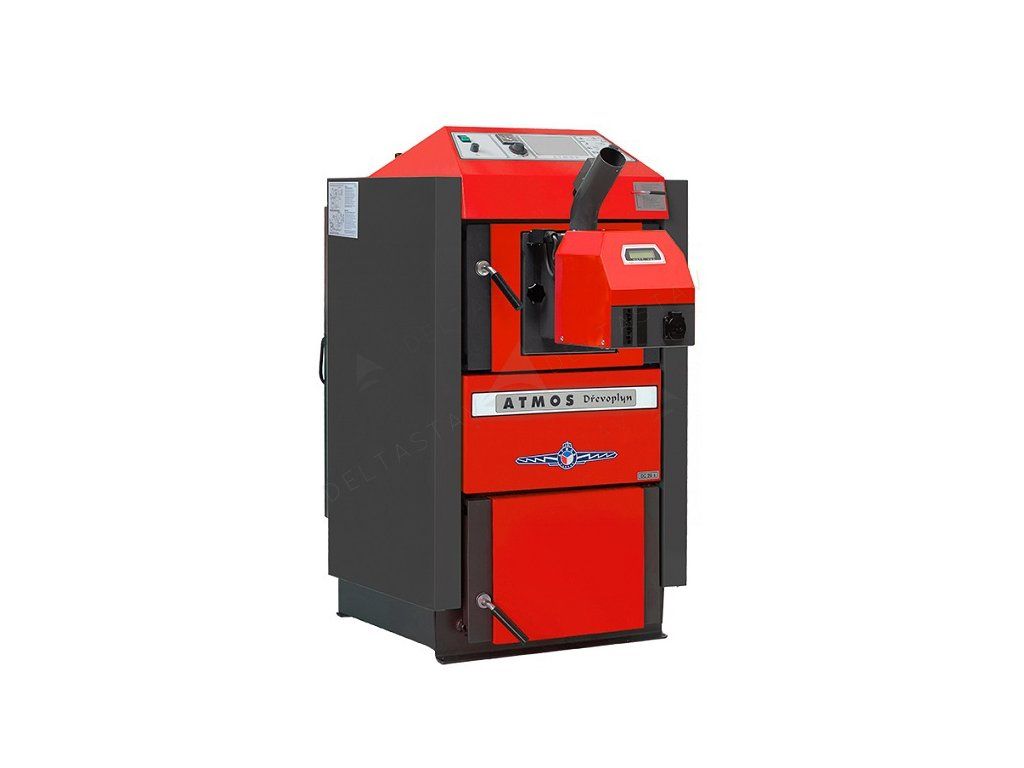

ATMOS DC 18 S upr

Detailní popis produktu

Kotel Atmos DC18S UPR se často instaluje do otopných soustav pro bytové i komerční budovy, kde je vyžadována flexibilita v zdrojích paliva. Je vhodný pro středně velké budovy, které vyžadují nepřetržitý přívod tepla prostřednictvím centrální otopné soustavy a systému teplé vody. Instalatéři ho obvykle integrují do uzavřených hydraulických systémů s vhodnými požadavky na komínu a tlak vody.

Tento kotel kombinuje vysokou účinnost spalování s přizpůsobivostí různým typům paliva. Jeho modulární konstrukce umožňuje integraci s různými ovládacími systémy a příslušenstvím, čímž zajišťuje stabilní provoz po dlouhou dobu. Jednotka je vhodná jak pro dřevo, tak pro pelety, což z ní dělá ideální řešení pro místa s dostupností smíšeného paliva.

Technické parametry

Uvedené parametry jsou zásadní pro určení kompatibility a výkonu systému. Například objem vody 45 L zajišťuje stabilní dodávku tepla, zatímco maximální pracovní tlak vody 250 kPa ukazuje na vhodnost pro standardní hydraulické systémy. Tepelný výkon na dřevě 20 kW a účinnost 90,1 % je třeba zohlednit při rozměrování systému, aby byla zajištěna vyvážená rozdělení zátěže.

Instalace a připojení

Instalujte kotel Atmos DC18S UPR do dobře větrané místnosti s dostatečným místem pro údržbu a přístup ke komínové trubce. Ujistěte se, že tah komína vyhovuje specifikovanému požadavku 18 Pa pro bezpečnou a účinnou spalování. Při uvedení do provozu zkontrolujte tlak vody pomocí tlakoměru, aby nepřesáhl limit 250 kPa.

• Připojte kotel k centrální otopné soustavě pomocí standardních šroubení nebo závitových spojek v závislosti na konfiguraci systému.
• Zaveďte kotel pevně na nehořlavé základy, aby se zabránilo vibracím a přenosu tepla.
• Ujistěte se, že systém pro dopravu paliva, jako je šnekový dopravač a nádrž na pelety, je správně zarovnán s vstupem hopperu.
• Před připojením elektrického napájení pečlivě zkontrolujte všechny elektrické připojení pro ovládací moduly a senzory.

Běžnou chybou při instalaci je nesprávná orientace systému pro dopravu paliva, což může vést k zablokování dopravy. Vždy potvrďte, že orientace kotle (levá nebo pravá strana) odpovídá plánovanému rozvrhu a uveďte to v poznámkách objednávky.

Kompatibilita a příslušenství

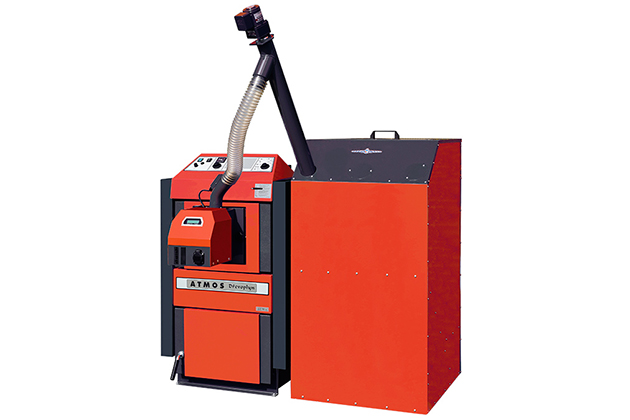

Kotel Atmos DC18S UPR je kompatibilní s řadou příslušenství pro optimální provoz. Nezbytné komponenty zahrnují modul hořáku A25, šnekový dopravač (série DA) s minimální délkou 2 m a nádrž na pelety. Tyto položky je třeba objednat zvlášť a nakonfigurovat podle potřeb systému při zpracování paliva.

• Moduly AD03 jsou zahrnuty pro ovládání ventilátoru a oběhového čerpadla.
• Senzory TV, TS a TK monitorují teploty v akumulační nádrži a tělese kotle pro přesné ovládání.
• Používejte pouze certifikované dřevo s průměrem 80–150 mm a obsahem vlhkosti 12–20 % v režimu dřeva.
• Pelety by měly vyhovovat standardním specifikacím, s doporučeným průměrem 6–8 mm pro hladké dopravování.

Technický pozadí pro projektanty

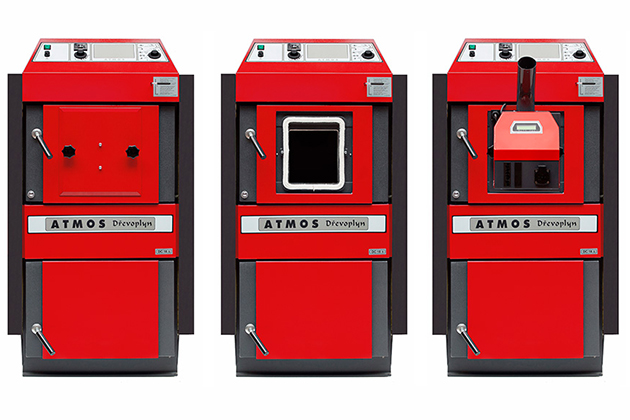

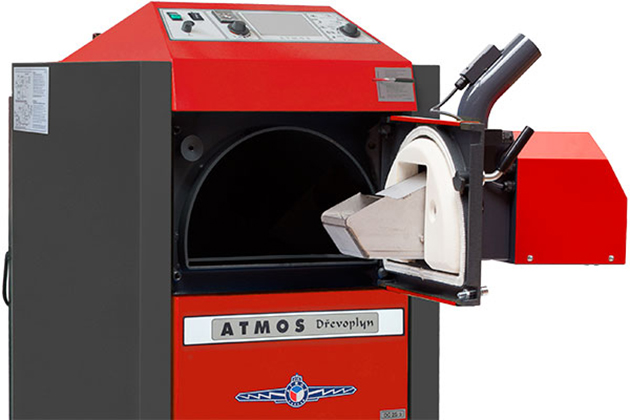

Kotel pracuje pomocí spalovací komory vyrobené z svařovaných ocelových desek o tloušťce 3–8 mm, které poskytují konstrukční pevnost a odolnost proti teplu. Horní komora zahrnuje dveře s otvorem pro peletový hořák, zatímco spodní část obsahuje žárové cihly pro efektivní spalování a shromažďování popela. Tato konstrukce zajišťuje rovnoměrné rozdělení tepla a minimalizuje ztráty tepla.

Modulární konstrukce umožňuje snadnou integraci s ovládacími systémy a externími zařízeními pro zpracování paliva. Použití kvalitní oceli zajišťuje odolnost při opakovaném tepelném cyklu. Třída energetické účinnosti A+ a třída spalování 5 signalizují pokročilé řízení emisí a využití energie.

Projektanti by měli zohlednit hmotnost kotle 283 kg a zajistit vhodné nosné konstrukce. Maximální délka dřevěného kusu 330 mm určuje rozměr palivové komory a měla by být zahrnuta do plánování systému. Kapacita hopperu 60 dm³ ovlivňuje, jak často je třeba doplnit palivo, zejména v režimu pelet, kde větší nádrže mohou snížit ruční zásahy.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolu spalovací komory na opotřebení, kontrolu komína na zablokování a ověření funkčnosti výfukového ventilátoru a senzorů. Pravidelně čistěte popelový sběrný prostor, ideálně každých 7–30 dní v závislosti na intenzitě provozu.

• Pravidelně zkontrolujte tlak vody a případně odvzdušněte systém.
• Ujistěte se, že systém pro dopravu paliva je bez nečistot a pás dopravače se pohybuje hladce.
• Kontrolujte přesnost teplotních senzorů a případně je překalibrujte.
• Kontrolujte výbojovou cívku hořáku a případně ji vyměňte, pokud jsou zaznamenány známky poškození.

Často kladené otázky

Může být kotel Atmos DC18S UPR integrován s existující akumulační nádrží?
Ano, kotel je navržen tak, aby fungoval s akumulačními nádržemi. Využijte poskytnutých teplotních senzorů pro optimalizaci ukládání a distribuce tepla.

Je možné provozovat kotel výhradně na dřevě bez peletového hořáku?
Ano, kotel podporuje provoz pouze na dřevě. Peletový hořák je volitelný a vyžaduje samostatnou instalaci.

Jaké pelety jsou vhodné pro kotel Atmos DC18S UPR?
Používejte kvalitní dřevěné pelety s průměrem 6–8 mm. Vyhněte se peletám s nadměrným prachem nebo nepravidelnými tvary, které by mohly omezit dopravu.

Jak dlouho může kotel běžet nepřetržitě na plném hopperu pelet?
Doba provozu závisí na zátěži kotle a okolních podmínkách. S hopperem o objemu 60 dm³ může kotel pracovat několik dní bez doplnění paliva, zejména při použití velké nádrže na pelety.
