ATMOS DC 32 S upr

Detailní popis produktu

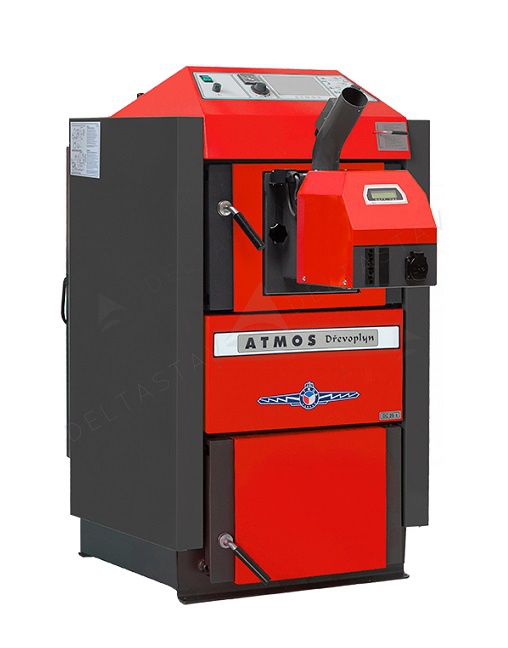

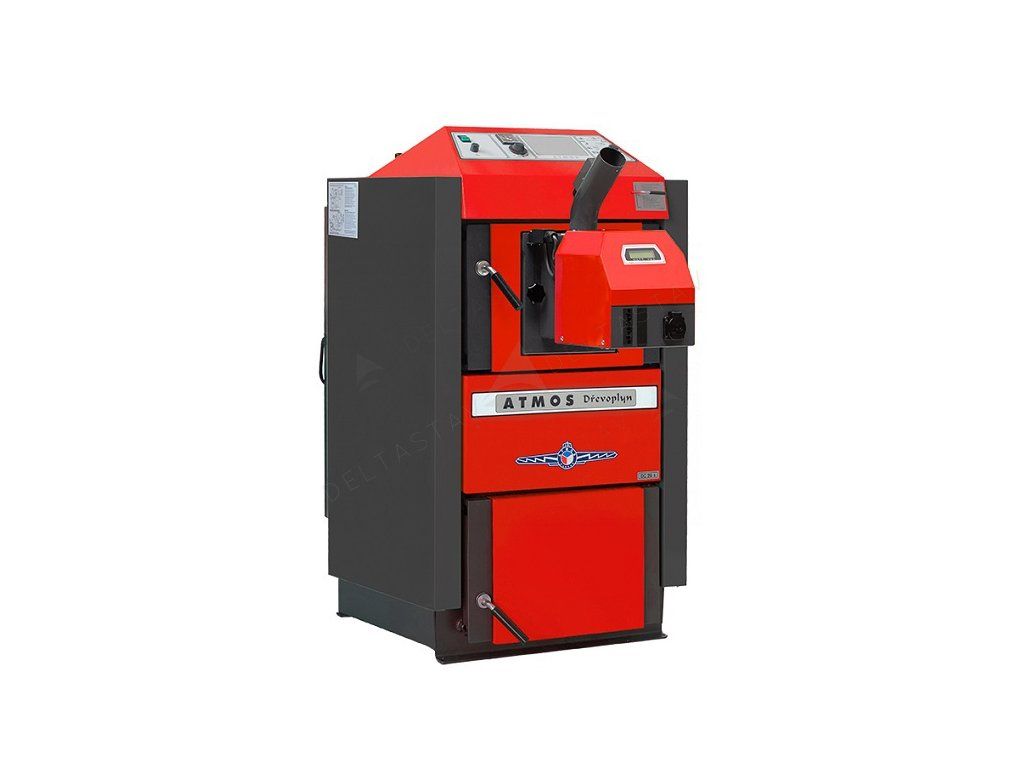

Kotel Atmos DC32S UPR je vysokoúčinný kotel na pevná paliva vhodný pro bytové i komerční budovy s otopnými soustavami vyžadujícími flexibilitu mezi provozem na dřevo a granuly. Často se integruje s akumulačními nádržemi a podlahovými vytápěními, poskytující stabilní tepelný výkon po dlouhou dobu. Montéry by měli při plánování systému zvážit specifikace komína, logistiku paliva a kompatibilitu řídicího modulu.

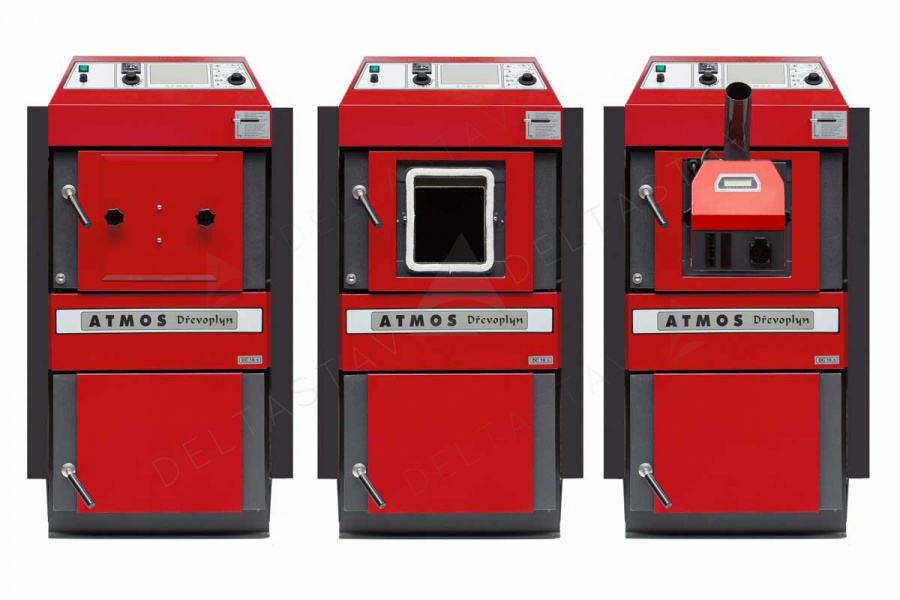

Tento kotel je ideální pro místa s přístupem k jak dřevu, tak granulím. Jeho modulární návrh umožňuje převod z běžného provozu na dřevo na automatické spalování granulí pomocí vyhrazeného hořáku. Kotel vyžaduje pečlivé plánování rozvržení kvůli jeho hmotnosti 345 kg a potřebě dostatečného prostoru kolem jednotky pro údržbu a doplnění paliva. Při instalaci je třeba zajistit i správnou cirkulaci vzduchu a komínový tah.

Technické parametry

Objem vody	80 L
Hmotnost kotle	345 kg
Maximální délka dřeva	530 mm
Maximální pracovní tlak vody	250 kPa
Objem náplně paliva	135 dm³
Doporučené dřevěné palivo	Průměr 80–150 mm s vlhkostí 12–20 %
Doporučené granulové palivo	Kvalitní dřevěné granuly
Požadovaný komínový tah	24 Pa
Třída energetické účinnosti	A+
Třída spalování	5
Tepelný výkon pro dřevo	35 kW, účinnost 88,9 %
Tepelný výkon pro granuly	7 – 24 kW, účinnost 91,8 %
Kód	DC32SUPR
Značka	Atmos

Uvedené parametry definují provozní limity a výkony kotle. Například objem vody 80 L ovlivňuje tepelnou setrvačnost a reakční dobu na změny zatížení. Tepelný výkon 35 kW pro dřevo a rozsah 7–24 kW pro granuly určují vhodnost kotle pro konkrétní velikosti budov. Požadovaný komínový tah 24 Pa označuje minimální tlak potřebný pro stabilní spalování. Tyto hodnoty jsou zásadní pro správné rozměření systému a výběr komponent.Instalace a připojení Instalační proces začíná ověřením podmínek místa: pevnost podlahy pro podporu hmotnosti 345 kg, volný prostor kolem jednotky pro údržbu a konfigurace komína pro splnění požadovaného tahu 24 Pa. Kotel vyžaduje pevné upevnění, aby se zabránilo přenosu vibrací, a musí být zarovnán s výstupy spalin. Připojení zahrnuje linku pro dopravu granulí o průměru 6–8 mm a minimální délku pásu dopravníku 2 m. Klíčové kontroly během instalace zahrnují ověření správné orientace (levá nebo pravá strana dveří) podle rozvržení místnosti, kontrolu výšky a izolace komína pro požadovaný tah a ověření, že tlak vody nepřesahuje 250 kPa. Běžné chyby zahrnují nesprávné umístění dveří, nedostatečnou délku pásu dopravníku a nedostatečnou ventilaci pro spalovací komoru.

Kompatibilita a příslušenství

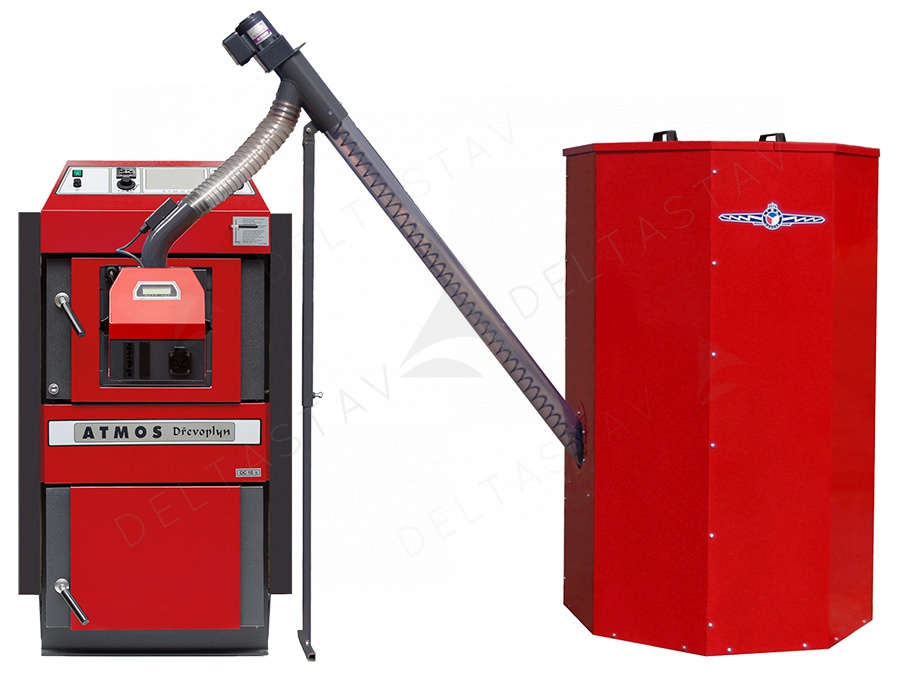

Kotel je kompatibilní s různými granulovými hořáky, jako je model A25, který je třeba objednat zvlášť. Další potřebné komponenty zahrnují šroubovací dopravník (série DA) a nádrž na granuly. Kotel obsahuje dva řídicí moduly (AD03) a tři teplotní senzory (TV, TS, TK) pro řízení ventilátoru a čerpadla na základě teplot akumulační nádrže a stavu kotle. Aby byla zajištěna optimální výkon, musí montéry ověřit kompatibilitu všech komponent s logikou řízení kotle. Pás dopravníku musí být dostatečně dlouhý, aby dosáhl nádrže, a kapacita nádrže musí odpovídající očekávané spotřebě paliva na základě rozsahu výkonu 7–24 kW.

Technický pozadí pro projektanty

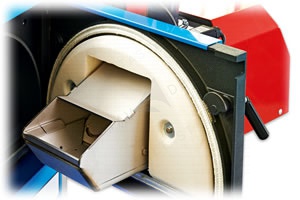

Kotel Atmos DC32S UPR pracuje na principu ovládané spalování buď suchého dřeva, nebo certifikovaných dřevěných granulí. Tělo kotle je vyrobeno z ocelových plechů o tloušťce 3–8 mm, které jsou svářeny do horní a dolní komory. Horní komora obsahuje dveře s výřezem pro granulový hořák a výstup pro spaliny, zatímco dolní komora obsahuje keramické odolné cihly, které zvyšují účinnost spalování a snižují emise. Modulární návrh umožňuje převod na granulový hořák, čímž se eliminuje potřeba samostatného kotle. Systém se integruje se stávajícími otopními okruhy a akumulačními nádržemi díky dvěma řídicím modulům AD03. Projektanti by měli zohlednit kapacitu náplně paliva 135 dm³ a maximální délku dřeva 530 mm při plánování systému dopravy paliva. Třída energetické účinnosti A+ odráží schopnost kotle udržovat vysoký tepelný výkon s minimálními ztrátami paliva.

Údržba a provoz

Pravidelná údržba zahrnuje čištění systému odstraňování popela a kontrolu spalovací komory na usazeniny. Automatické odstraňování popela umožňuje méně častou ruční zásah, obvykle jednou za 7–30 dní v závislosti na využití. Chlazení kotle zabrání přehřátí a sníží riziko poškození při dlouhodobém provozu. Montéry by měli pravidelně monitorovat komínový tah, aby zůstával v rámci specifikovaných 24 Pa. Automatický vypínací mechanismus se aktivuje po vyčerpání paliva, aby zabránil suchému běhu. Technická dokumentace neobsahuje konkrétní intervaly údržby, ale doporučuje roční inspekce pro ověření integrity komponent a výkonu systému.

Nejčastější otázky

Může být kotel převeden na výhradní provoz na granuly?
Ano, kotel lze upgradovat granulovým hořákem v horní komoře. Převod vyžaduje objednání a instalaci vhodného hořáku a řídicích komponent.

Je možné připojit kotel k velké externí nádrži na granuly?
Ano, systém podporuje integraci s externí nádrží pomocí šroubovacího dopravníku. Dopravník musí být alespoň 2 m dlouhý, aby zajistil spolehlivou dopravu paliva.

Vyžaduje kotel speciální komínové specifikace?
Ano, komín musí poskytovat minimální tah 24 Pa pro zajištění stabilního spalování. Tato požadavek musí být ověřen při instalaci.

Jak je kotel řízen při provozu na granuly?
Kotel využívá dva řídicí moduly AD03 a tři teplotní senzory pro regulaci otáček ventilátoru a činnosti čerpadla na základě teplot akumulační nádrže a stavu kotle.
