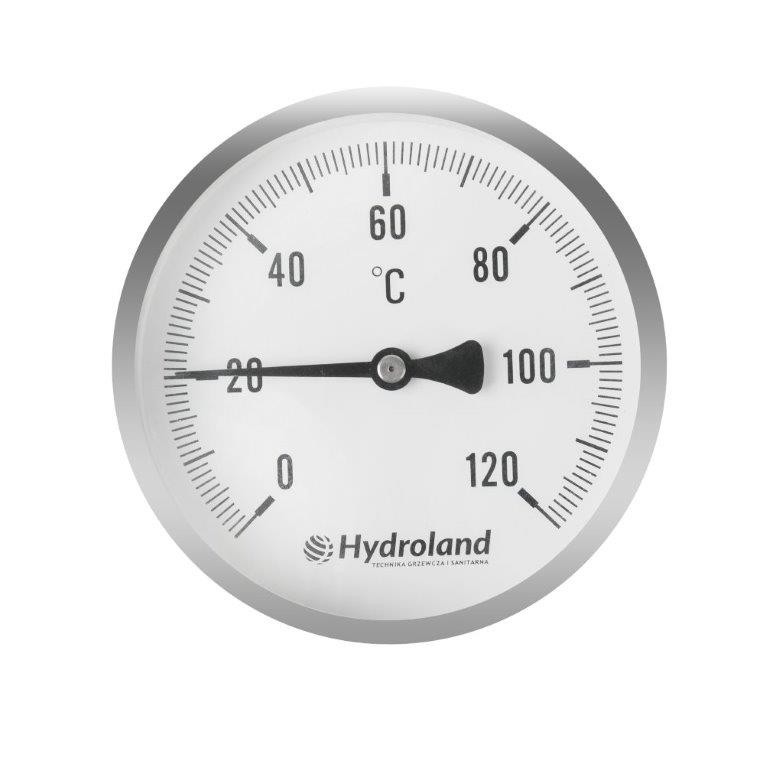

Osa teploměr 0°C - 120°C, 63 mm

Detailní popis produktu

Tento osa teploměr se často používá v bytových a komerčních otopných soustavách, kde je místo omezené. Ideální je pro instalaci u otopných rozdělovačů, rozdělovačů nebo v kompaktních mechanických místnostech, kde se do nich větší přístroje nevejdou. Kompaktní design umožňuje přesné sledování teploty v úzkých prostorech bez ztráty odolnosti nebo přesnosti. Přístroj se často používá v hydronických otopných soustavách, včetně podlahového vytápění, centrálního vytápění a instalací tepelných čerpadel, kde spolehlivá zpětná vazba teploty je zásadní pro výkon a diagnostiku systému.

Jeho ocelové tělo zajišťuje odolnost v prostředích s kolísajícími teplotami a potenciálním vystavením vlhku. Osa připojení umožňuje plynulou instalaci do potrubních systémů, zajišťuje, že teploměr je zarovnán s proudem. 63 mm ciferník poskytuje jasnou viditelnost v omezených oblastech, což ho činí vhodným pro použití v panelových systémech řízení nebo za servisními panely.

Technické parametry

Typ	Osa bimetalový teploměr
Rozsah	0-120°C
Diametr ciferníku	63 mm
Tělo	Ocel
Připojení	Mosaz, 1/2 palce zadní (osa)
Mechanizmus	Bimetalová spirála
Záruka	2 roky
EAN	5900308749975
Kód	TERM.63
Značka	Hydroland

Rozsah teplot od 0°C do 120°C způsobuje, že tento teploměr je vhodný pro většinu aplikací otopných systémů, včetně obvodů teplé vody a nízkoenergetických otopných systémů. Velikost ciferníku 63 mm je speciálně navržena pro instalace, kde by verze 100 mm nevešla. Ocelové tělo poskytuje odolnost vůči mechanickému stresu a korozi, zatímco mosazné osa připojení zajišťuje kompatibilitu se standardními potrubními přípojkami. Tyto parametry jsou zásadní pro zajištění toho, že zařízení vyhovuje fyzickým omezením instalace a splňuje provozní požadavky systému.

Instalace a připojení

Instalace teploměru vyžaduje vhodné místo na potrubí, kde se má měřit teplota. Osa připojení umožňuje přímou vložku do potrubního systému, přičemž teploměr je zarovnán podél osy potrubí. 1/2 palce připojení je kompatibilní se standardními potrubními přípojkami a vyžaduje závitové připojení. Je důležité zajistit, že připojení je plně utaženo a utěsněno, aby se zabránilo únikům. Instalace by měla být provedena v poloze, která umožňuje snadný přístup k ciferníku pro sledování a údržbu.

Běžné chyby při instalaci zahrnují nesprávné zarovnání teploměru s osou potrubí, což může ovlivnit přesnost měření. Je také důležité vyhýbat se přetížení připojení, což může poškodit mosaznou přípojku. Instalace by měla být provedena v místě bez přímého vystavení slunci nebo zářivým zdrojům tepla, které by mohly ovlivnit měření. Po instalaci by měl být systém otestován, aby se zajistilo, že teploměr funguje správně a připojení je bezpečné.

Kompatibilita a příslušenství

Tento teploměr je kompatibilní se standardními komponenty otopných systémů, včetně potrubních přípojek, ventilů a řídicích systémů. Může být použit spolu s jinými přístroji, jako jsou tlakové manometry a průtokoměry, aby poskytoval komplexní řešení pro monitorování. Pro základní instalaci nejsou potřeba žádné další příslušenství, ale doporučuje se mít na ruce utěsnění nebo závitový lepidlo pro 1/2 palce připojení. Přístroj není navržen pro použití s elektrickými řídicími systémy a nesmí být připojen k zdrojům elektrické energie nebo řídicím obvodům.

Technický pozadí pro projektanty

Teploměr pracuje pomocí bimetalové spirály, která se rozšiřuje nebo smršťuje v reakci na změny teploty. Spirála je vyrobena z dvou různých kovů spojených dohromady, každý s jiným koeficientem tepelné roztažnosti. Při zvyšování teploty se spirála ohne, což pohybuje ukazatel po ciferníku. Ocelové tělo poskytuje konstrukční podporu a chrání vnitřní mechanismus před vnějšími vlivy. Mosazné připojení zajišťuje dobrou tepelnou vodivost a kompatibilitu se standardními potrubními materiály. Přístroj je navržen pro integraci do uzavřených otopných systémů, kde poskytuje vizuální indikaci teploty bez potřeby elektrické energie nebo externí kalibrace.

Přesnost a stabilita přístroje závisí na kvalitě bimetalové spirály a zarovnání připojení. Ocelové tělo také přispívá k dlouhodobé odolnosti přístroje, snižuje riziko mechanického selhání. Rozsah teplot od 0°C do 120°C je vhodný pro většinu otopných aplikací, ale přístroj nesmí být použit v prostředích, kde teplota překročí specifikovaný rozsah. Osa připojení zajišťuje, že teploměr je vystaven plnému průtoku média, což zvyšuje přesnost měření.

Služba a provoz

Doporučuje se pravidelné prohlédnutí teploměru, aby zůstal v dobrém pracovním stavu. Připojení by mělo být kontrolováno na úniky a ciferník by měl být prohlédnut na případ poškození nebo překážky. Přístroj nevyžaduje pravidelnou kalibraci, ale měl by být ověřen proti referenčnímu teploměru, pokud je podezření na ztrátu přesnosti. Dvouletá záruka pokrývá výrobní vadu, ale nezahrnuje poškození způsobené nesprávnou instalací nebo použitím mimo specifikovaný rozsah teplot.

Při provozu by ukazatel měl plynule pohybovat po ciferníku v reakci na změny teploty. Pokud se ukazatel zasekne nebo měření je nesprávné, přístroj by měl být odstraněn a prohlédnut na vnitřní poškození. Ocelové tělo a mosazné připojení jsou odolná proti korozi, ale dlouhodobé vystavení vlhkosti nebo agresivním chemikáliím může ovlivnit výkon přístroje. V takových případech by měl být teploměr nahrazen, aby bylo zajištěno přesné sledování teploty.

Nejčastější otázky

Může být teploměr použit v uzavřeném otopném systému?
Ano, teploměr je vhodný pro použití v uzavřených otopných systémech, kde je rozsah teplot v mezích 0°C až 120°C. Poskytuje vizuální indikaci teploty bez potřeby elektrické energie.

Je teploměr vhodný pro instalaci do svislého potrubí?
Ano, osa připojení umožňuje instalaci do svislých i vodorovných potrubí. Zarovnání teploměru s osou potrubí je důležité pro přesné měření.

Může být teploměr použit s digitálním řídicím systémem?
Ne, teploměr je mechanický přístroj a neposkytuje elektrický výstup. Není kompatibilní s digitálními řídicími systémy a nesmí být připojen k elektrickým obvodům.

Co se má udělat, pokud se ukazatel nepohybuje?
Pokud se ukazatel nepohybuje v reakci na změny teploty, přístroj by měl být odstraněn a prohlédnut na vnitřní poškození. Bimetalová spirála může být zaseknutá nebo připojení může být poškozené. V takových případech by měl být teploměr nahrazen.
