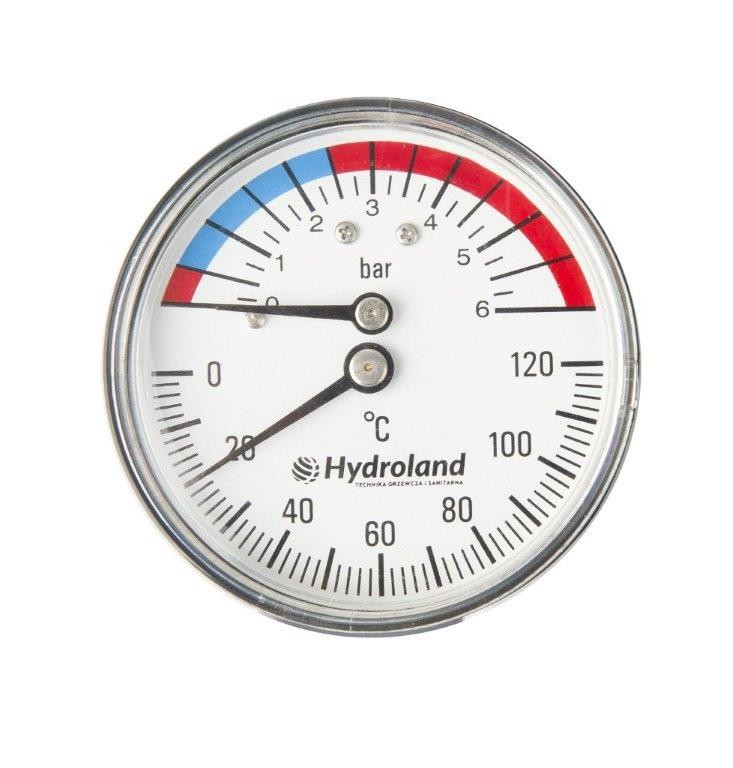

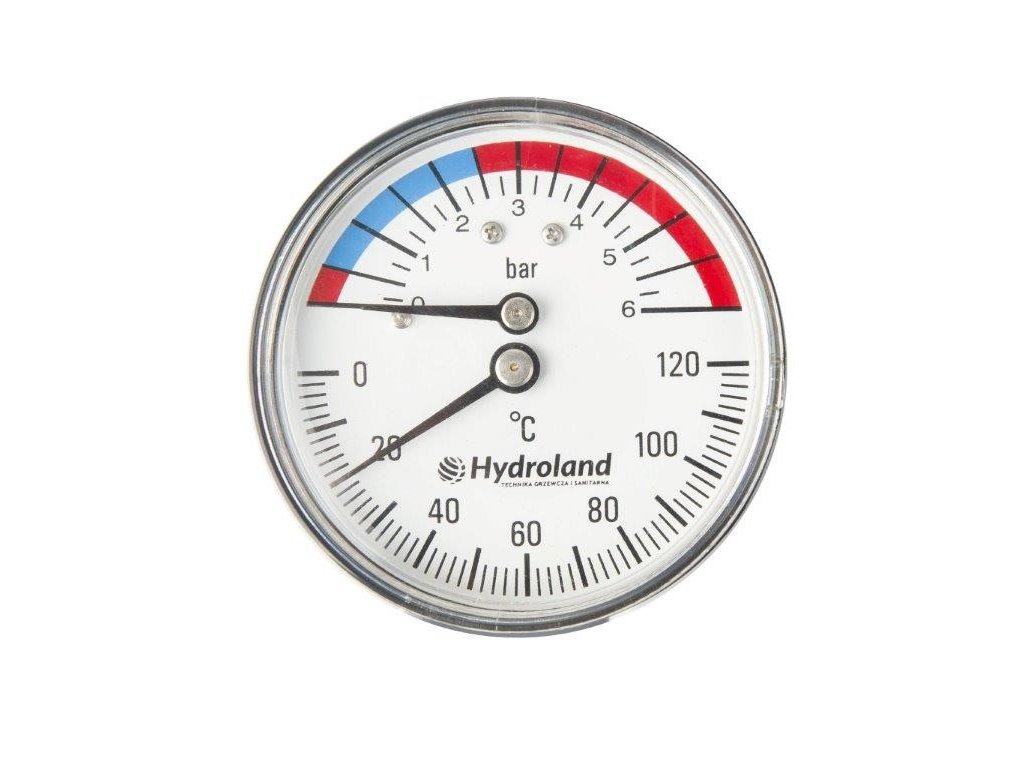

Axialní termomanometr 0°C - 120°C 0 - 6 bar, 63 mm

Detailní popis produktu

Ve vytápěcích soustavách pro bytové i komerční objekty je přesné sledování jak teploty, tak tlaku zásadní pro efektivní provoz a včasnou detekci odchylek. Instalatéři často potkávají situace, kdy by jinak bylo třeba použít dvě samostatné měřicí přístroje. Tento axialní termomanometr integruje obě funkce do jednoho kompaktního zařízení, čímž snižuje čas a místo potřebné pro instalaci. Používá se běžně v kotlích, tepelných čerpadlech a centrálních vytápěcích soustavách, kde je nutné současné sledování těchto parametrů.

Velikost měřicího kruhu 63 mm zajišťuje snadnou čitelnost i v úzkých prostorech, například za panely nebo uvnitř kovových obalů kotlů. Axiální design umožňuje montáž v místech s omezeným přístupem, což jej činí ideálním pro modernizace nebo nové instalace ve výkonných vytápěcích soustavách. ABS pouzdro a akrylový kryt zajišťují odolnost a odolnost proti korozi, čímž zaručují dlouhodobou spolehlivost v vlhkém prostředí typickém pro prostor vytápěcích systémů.

Technické parametry

Typ	Axialní termomanometr
Rozsah teplot	0-120°C
Rozsah tlaku	0-6 bar
Diametr měřicího kruhu	63 mm
Pouzdro	ABS, akrylové okno
Třída přesnosti	2,5
Připojení	1/2 palce x 1/4 palce zadní (axiální)
Záruka	2 roky
EAN	5900308749982
Kód	TERMAN.63.1/2 A
Značka	Hydroland

Rozsah teplot 0 až 120°C pokrývá běžné provozní podmínky pro vytápěcí okruhy, včetně ohřevu teplé vody a centrálního vytápění. Rozsah tlaku 0 až 6 bar je vhodný pro nízkotlaké systémy, jako jsou uzavřené vytápěcí okruhy. Třída přesnosti 2,5 znamená přijatelnou přesnost pro sledování, ale ne pro kalibraci nebo vysokotřídní řízení. Měřicí kruh o průměru 63 mm je vhodný pro viditelnost a zároveň se vejde do standardních montážních prostor.

Montáž a připojení

Pro montáž termomanometru vyberte vhodné místo poblíž zdroje tepla nebo místa oběhu v systému. Axiální port vyžaduje zadní přístup pro připojení 1/2 palce vstupu a 1/4 palce axiálního portu. Ujistěte se, že povrch pro montáž je čistý a bez nečistot. Připevněte zařízení vhodnými šrouby dodanými výrobcem. Při připojení 1/2 palce vstupu použijte kompatibilní trubku nebo přípojku, která umožní bez překážek proudit vodě pro bimetalovou spirálovou sondu. Pro 1/4 palce axiální port pečlivě zarovnejte připojení Bourdonovy trubky, aby nedošlo k ohybům, které by mohly ovlivnit měření tlaku. Zatímejte všechny přípojky doporučeným momentem, aby nedošlo k únikům. Běžnou chybou během montáže je převrácení vstupního a výstupního portu, což může vést k nesprávným měřením nebo poškození senzorových částí. Vždy ověřte směr průtoku a zajistěte, že zařízení je namontováno v stabilní poloze, aby se minimalizovalo opotřebení způsobené vibracemi.

Kompatibilita a příslušenství

Tento termomanometr je kompatibilní se standardními vytápěcími systémy, které vyžadují dvojité sledování teploty a tlaku. Používá se obvykle spolu s oběhovými čerpadly, roztažnými nádržemi a řídicími systémy kotlů. V závislosti na konkrétní instalaci mohou být potřeba další komponenty, jako jsou trubkové spojky, těsnící kroužky a montážní konzole. Pro systémy vyžadující vzdálené sledování nebo digitální integraci zvažte kombinaci tohoto zařízení s kompatibilním datalogerem nebo řídicím panelem. I když nejsou uvedeny alternativní produkty, podobné modely od jiných výrobců mohou nabízet další funkce, jako jsou digitální displeje nebo bezdrátové připojení.

Technický pozadí pro projektanty

Termomanometr kombinuje bimetalovou spirálu pro měření teploty a Bourdonovu trubku pro měření tlaku. Bimetalová spirála se rozšiřuje nebo smršťuje v reakci na změny teploty vody, což pohybuje ukazatelem teploty po měřicím kole. Bourdonova trubka, což je ohnutá kovová trubka, která se vyrovnává pod tlakem, pohání ukazatel tlaku. Oba mechanismy pracují nezávisle, ale sdílejí stejný hliníkový měřicí kruh chráněný akrylovým oknem. ABS pouzdro poskytuje dobrou chemickou odolnost a mechanickou pevnost, což jej činí vhodným pro instalaci v prostředích se střední vlhkostí. Axiální design umožňuje namontovat zařízení rovně s panelem nebo stěnou, čímž se minimalizuje výstup do pracovního prostoru. Integrace do systému vyžaduje pečlivou volbu místa senzoru, aby byly měření reprezentativní a nebyly ovlivněny turbulence nebo bubliny vzduchu. Doba životnosti zařízení závisí na stabilitě prostředí a na absenci nadměrných vibrací nebo teplotních cyklů. Pravidelná kontrola těsnění a připojení pomůže udržet přesnost měření v průběhu času.

Služba a provoz

Pravidelná údržba zahrnuje kontrolu integrity těsnění a stavu měřicího krytu pro případ trhlin nebo zamlžení, které by mohly omezit čitelnost. Pokud zařízení ukazuje známky nepřesnosti, mělo by být porovnáno s referenčním měřicím přístrojem nebo kalibrováno podle pokynů výrobce. Dvouletá záruka pokrývá vady materiálu a výroby, ale nezahrnuje poškození způsobené špatnou montáží nebo zneužitím. Instalatéři by měli zajistit, že zařízení není vystaveno teplotám mimo jeho specifikovaný rozsah nebo nekompatibilním kapalinám. Pokud je zařízení odstraněno pro výměnu nebo opravu, měl by být systém vyrovnán a vyčerpán, aby se zabránilo zranění nebo poškození.

Často kladené otázky

Může být termomanometr namontován svisle nebo vodorovně?
Zařízení lze namontovat v libovolné poloze, pokud zůstane měřicí kruh viditelný a připojení bude přístupné pro montáž a údržbu.

Je zařízení vhodné pro použití s glykolem v topných kapalinách?
Podle technického listu výrobce je zařízení určeno pro použití s vodou. Pro systémy s glykolem se prosím obrátit na výrobce pro potvrzení kompatibility.

Jak se ověřuje přesnost zařízení během montáže?
Třída přesnosti 2,5 znamená, že měření budou v rozmezí ±2,5 % plného rozsahu. Ověření by mělo být provedeno pomocí kalibrovaného referenčního měřicího přístroje.

Může být termomanometr použit ve výkonném solárním topném systému?
Ano, pokud systém pracuje v rámci specifikovaných rozsahů teplot a tlaku. Axiální design je zvláště užitečný v kompaktních obalech solárních systémů.
