Čerpací šachtový kryt KOMPAKT 1600

Detailní popis produktu

Čerpací šachtový kryt KOMPAKT 1600 se běžně používá v budovách, kde gravitační kanalizace nedosáhne veřejné kanalizační sítě. Jedná se o samostatné domy, průmyslové komplexy a rekreační zařízení, kde výškové rozdíly brání přímému připojení k hlavní kanalizační síti. Instalatéři často setkávají s touto jednotkou v podzemních koupelnách, garážích nebo v místech s vysokým hladinou podzemní vody. Systém se integruje do běžné kanalizační a potrubní sítě, umožňuje přepravu černé a šedé vody na vzdálenosti, kde je potřeba vertikálního zdvihu. Jednotka je vhodná také pro dočasné nebo polodlouhé instalace, kde je omezeno místo, ale spolehlivé čerpání je základní požadavk.

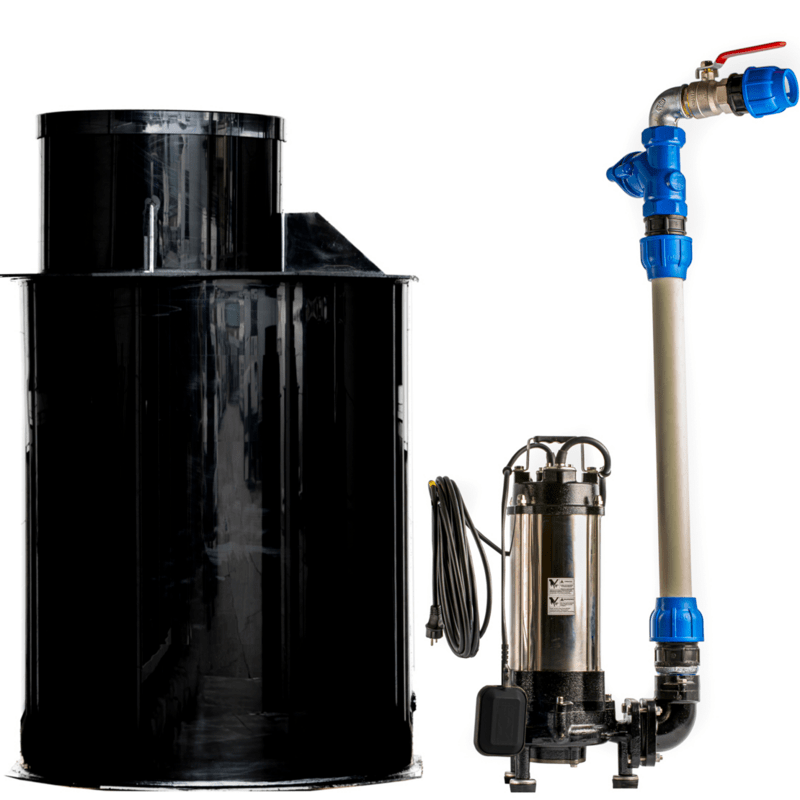

KOMPAKT 1600 je kompletní systém, který vyžaduje minimální počet dodatečných komponent pro instalaci. Je navržen pro prostředí s nízkou intenzitou provozu na krytu a kde není problém mechanické zatížení. Jednotka je vyrobena z polypropylenu, což zajišťuje odolnost vůči chemickému poškození a trvanlivost v agresivních prostředích. Kompaktní rozměry umožňují instalaci v omezeném prostoru, zatímco integrované čerpadlo a sada ventilů zajišťuje efektivní provoz bez potřeby externích komponent. Jednotka je ideální pro aplikace s počtem uživatelů až pěti až osmi, kde je nezbytné kontinuální nebo intermitentní odstranění odpadní vody.

Technické parametry

EAN	8585054502110
Délka napájecího kabelu (m)	10
Maximální průtok (l/min)	233
Napětí čerpadla (V)	230 V
Rozměry V x Š x H (cm)	160x100
Hmotnost	55 kg
Kód	PR_42243

Maximální průtok 233 l/min určuje vhodnost jednotky pro střední aplikace, jako jsou malé domácnosti nebo rekreační jednotky. Délka kabelu 10 m zajišťuje dostatečnou vzdálenost pro připojení k elektrické síti vzdálené od šachty. Napětí 230 V je běžné pro jednofázové elektrické systémy v Evropě, což zjednodušuje integraci do stávající elektrické infrastruktury. Rozměry 160 x 100 cm definují plochu a hloubku jednotky, které je třeba zohlednit při přípravě místa a vykopu.

Instalace a připojení

Instalace začíná přípravou jámy podle specifikovaných rozměrů, přičemž základ musí být vyrovnán a bez ostrých předmětů, které by mohly poškodit jednotku. Šachtový kryt je umístěn do jámy a zabezpečen plastovým krytem, který není určen pro běžné pěší nebo vozidlové provozy. Přívod má průměr DN 110 mm, ale může být změněn na DN 125 nebo DN 160 při objednávce. Odtok má průměr DN 50 mm a vyžaduje kompatibilní potrubí pro připojení k kanalizační síti. Čerpadlo je připojeno 10 m kabelem, který by měl být veden ochranným potrubím, aby byl chráněn před poškozením. Klíčové kontroly zahrnují ověření správného zarovnání přívodu a odtoku, zajištění, že čerpadlo je plně ponořeno, a potvrzení integrity těsnícího kroužku kolem krytu. Běžné chyby při instalaci zahrnují nesprávné vybrání velikosti přívodu, nedostatečné zabezpečení krytu a nedostatečnou ochranu kabelu.

Kompatibilita a příslušenství

KOMPAKT 1600 je kompatibilní s běžným potrubím DN 50 mm a může být připojen k veřejné kanalizační síti pomocí konvenčních spojek. Pro údržbu je k dispozici samostatný inspekční čerpadlo jako volitelné příslušenství, které lze objednat zvlášť. Šachtový kryt není navržen pro použití s vysokotlakými čisticími systémy, a další komponenty, jako jsou alarmové systémy nebo dálkové monitorovací jednotky, nejsou součástí standardního balení. Související produkty zahrnují jiné čerpací šachtové kryty s různými kapacitami a konfiguracemi, i když tyto nejsou v aktuálním výběru uvedeny.

Technický pozadí pro projektanty

KOMPAKT 1600 pracuje pomocí submersního čerpadla s roztříhávačem, které umožňuje bezpečné zpracování pevných odpadů bez zácp. Čerpadlo je namontováno uvnitř šachty a aktivováno plovacími spínači, které reagují na stoupající hladinu vody. Polypropylenová konstrukce poskytuje odolnost vůči chemické korozi a mechanickému opotřebení, což zajišťuje vhodnost pro dlouhodobé použití v agresivních prostředích. Integrace do systému vyžaduje pečlivou analýzu hydraulického zatížení a potřebného tlaku, zejména při čerpání na dlouhé vzdálenosti. Účinnost čerpadla je ovlivněna viskozitou čerpaného média, přítomností zavěšených částic a stavem vnitřního roztříhávače. Větrání šachty není díky uzavřené konstrukci potřeba, ale přístup pro inspekci a údržbu musí být zajištěn během plánování.

Služba a provoz

Pravidelná kontrola čerpadla a roztříhávače je doporučena, aby byla zajištěna trvalá funkčnost, zejména v prostředích s vysokým obsahem pevných látek. Kryt by měl být kontrolován na známky opotřebení nebo poškození a těsnící kroužek byl případně vyměněn. Čerpadlo by mělo být pravidelně testováno simulací plnění, aby bylo potvrzeno, že se správně aktivuje. V dokumentaci nejsou uvedena konkrétní intervaly údržby, ale jakékoliv neobvyklé hluky, vibrace nebo snížený průtok by měly vyvolat okamžité vyšetření. Systém nevyžaduje mazání vnitřních komponent a pro běžné kontroly nejsou potřeba zvláštní nástroje. V případě zácpy by měla být šachta vyčištěna a čerpadlo prozkoumáno na přítomnost nečistot. Pro čištění lze použít samostatné inspekční čerpadlo, pokud je to potřeba.

Nejčastější otázky

Lze změnit velikost přívodu po objednávce?
Ano, přívod lze změnit na DN 125 nebo DN 160, ale to musí být uvedeno v poznámce k objednávce před zpracováním.

Je čerpadlo chráněno před suchým během?
Ve dokumentaci není uvedena informace o ochraně před suchým během, proto by to mělo být potvrzeno u výrobce.

Lze šachtový kryt instalovat v oblastech s vysokou hladinou podzemní vody?
Ano, ale v takových případech musí být šachtový kryt zabetonován, aby se zabránilo plování nebo posunutí.

Jaký typ krytu je součástí šachtového krytu?
Šachtový kryt je dodáván s plastovým krytem, který není vhodný pro běžné pěší nebo vozidlové provozy.
