Avansa 110 E

Detailní popis produktu

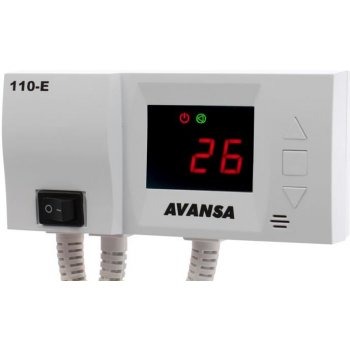

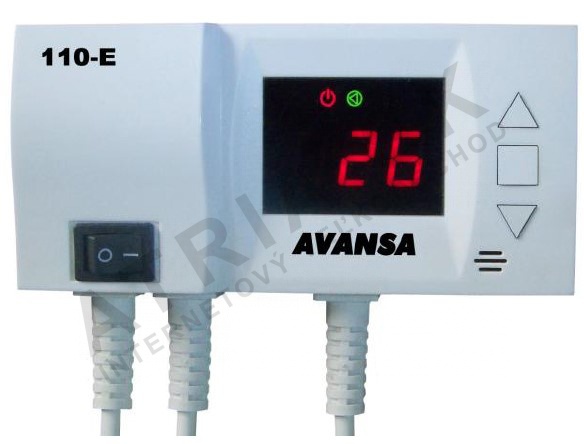

Termostat AVANSA 110 E se často používá v bytových a komerčních kotelňách k řízení oběhových čerpadel v otopných soustavách. Je vhodný pro instalace, kde je potřeba regulace teploty kotle nebo jiného zdroje tepla. Instalatéři ho obvykle integrují do systémů s kotli na pevná paliva nebo plyn, kde by mělo čerpadlo fungovat pouze tehdy, když kotel pracuje. Tím se snižuje zbytečné běhání čerpadla a zajišťuje se energetická účinnost. Zařízení se instaluje do prostředí s okolní teplotou od -10 do +50 °C, což znamená, že je vhodné pro vnitřní i polovětrné podmínky.

Hlavní funkcí je optimalizace provozu čerpadla reakcí na změny teploty v kotelně nebo u zdroje tepla. Když kotel vyzařuje teplo a teplota překročí nastavený prah, termostat spustí čerpadlo a umožní proudění zahřátého média. Jakmile kotel vypne a teplota klesne, termostat vypne čerpadlo. Tím se minimalizuje zbytečná spotřeba energie a mechanický opotřebení čerpadla. Další funkce, jako je ochrana proti zablokování a ochrana proti zmrazení, zvyšují spolehlivost zařízení v sezónním provozu.

Technické parametry

Rozměry balení (mm)	55/240/160
Rozsah měření teploty	0...90 °C
Délka senzoru	1,2 m
Maximální teplota senzoru	-10...120 °C
Napájecí napětí	230V 50Hz ±10%
Rozsah nastavení teploty	5...80 °C
Spínací proud	6A
Okolní teplota	-10...+50 °C
EAN	5907776169472
Hmotnost	0,6 kg
Kód	AVANSA 110 E
Značka	AVANSA

Termostat AVANSA 110 E pracuje na 230V střídavého proudu při 50Hz s tolerancí ±10 %, což zaručuje kompatibilitu se standardními domácími i průmyslovými zdroji energie. Spínací proud 6A umožňuje řízení typických níkonýkových motorů čerpadel v otopných soustavách. Rozsah měření teploty je od 0 do 90 °C, zatímco uživatel může nastavit provozní rozsah mezi 5 a 80 °C. Tyto parametry jsou důležité pro správné rozměření a kompatibilitu s čerpadlem a kotelní soustavou. Maximální teplota senzoru -10 až +120 °C určuje okrajové podmínky, ve kterých senzor zůstává funkční.

Instalace a připojení

Instalace zahrnuje montáž termostatu na suchém a přístupném místě poblíž kotle nebo zdroje tepla. Kabel senzoru o délce 1,2 m by měl být přiveden na reprezentativní místo pro přesné měření teploty. Termostat připojte k motoru čerpadla pomocí standardních elektrických vodičů, přičemž všechny spoje musí být bezpečné a izolované. Zkontrolujte, zda okolní teplota na místě instalace odpovídá specifikovanému rozsahu -10 až +50 °C. Běžné chyby při instalaci zahrnují špatné umístění senzoru, což může vést k nepřesným měřením, nebo nedostatečné ohledání napěťových kolisbí mimo ±10 %, což může ovlivnit výkon.

Kompatibilita a příslušenství

AVANSA 110 E je navržen k provozu s běžnými jednofázovými střídavými motory čerpadel s výkonem do 6 A. Je kompatibilní s různými typy kotlů, včetně plynových, olejových a kotlů na pevná paliva. Pro rozšířené možnosti řízení mohou instalatéři zvážit jeho kombinaci s externími senzory nebo jeho integraci do většího systému řízení budovy. Související produkty, jako je Euroster 11 E nebo stěnový termostat AVANSA TH 2A, nabízejí alternativní konfigurace v závislosti na požadavcích na instalaci.

Technický pozadí pro projektanty

Termostat pracuje pomocí bimetalového nebo elektronického senzorového prvku, který reaguje na změny teploty. Když měřená teplota dosáhne nastavené hodnoty, vnitřní relé uzavře obvod a spustí čerpadlo. Materiály jsou vybrány tak, aby byly odolné a odolné vůči tepelnému cyklování. Integrace do systému závisí na řídicí logice kotle a elektrických vlastnostech čerpadla. Dostatečná ventilace a ochrana před přímými zdroji tepla jsou důležité pro udržení dlouhodobé přesnosti a prevenci předčasného selhání. Funkce ochrany proti zablokování a ochrany proti zmrazení přidávají redundanci systému, zejména v neobsazených nebo sezónních instalacích.

Služba a provoz

Pravidelná údržba zahrnuje kontrolování integrity elektrických spojů a ověření přesnosti teplotního senzoru. Nejsou specifikovány žádné plánované intervaly údržby, ale pravidelné prohlídky jsou doporučeny, aby byla zajištěna bezporuchová funkce. V zimním klimatu by měla být funkce ochrany proti zmrazení otestována, aby bylo potvrzeno, že čerpadlo zapne, když teplota klesne pod 5 °C. Pokud čerpadlo nezapne, i když termostat spustí, problém může být v motoru čerpadla nebo v zapojení, nikoli v samotném termostatu.

Nejčastější otázky

Může být AVANSA 110 E použit s třífázovým motorem čerpadla?
Ne, je navržen pro jednofázové střídavé obvody s maximálním spínacím proudem 6 A. Třífázové motory vyžadují jiné řešení řízení.

Je možné manuálně upravovat nastavení teploty?
Ano, termostat umožňuje manuální nastavení rozsahu teploty od 5 do 80 °C pomocí otočného tlačítka nebo ovládacího panelu.

Má termostat digitální displej pro sledování teploty?
Ne, neobsahuje digitální displej. Sledování teploty musí být provedeno prostřednictvím externích prostředků nebo prostřednictvím celkového výkonu systému.

Jak často se funkce ochrany proti zablokování zapíná?
Funkce ochrany proti zablokování zapíná čerpadlo na 15 sekund každých 15 dní, aby zabránila mechanickému zablokování během období nečinnosti.
