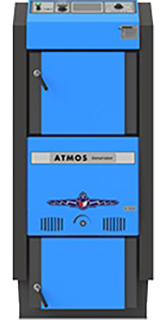

ATMOS DC 50 GSX

Detailní popis produktu

Kotel Atmos DC 50 GSX je generátorový kotel na dřevo navržený pro instalaci do otopných soustav v obytných i komerčních budovách, kde je potřeba vysokoodbytné a dlouhodobé řešení. Často se používá v autonomních nebo poli-autonomních aplikacích, kde je k dispozici pevné palivo a potřeba konzistentního zdroje tepla. Kotel je vhodný pro integraci do hydronických otopných soustav, včetně podlahového vytápění a radiátorů, a často se instaluje do vyhrazených koteloven nebo technických místností s vhodnou větrací a komínovou přípojkou. Montéry by měli zohlednit minimální teplotu návratní vody a potřebu komína s předepsaným tahem pro zajištění optimálního výkonu.

S kapacitou palivové komory 210 dm³ a maximální délkou dřeva 530 mm umožňuje DC 50 GSX prodloužené spalovací doby, čímž se snižuje frekvence dopalování. Keramicky výstřižená spalovací komora a sekundární přívod vzduchu zajistí kompletní spalování dřeva, minimalizují emise a maximalizují tepelnou účinnost. Kotel je navržen pro použití zaschnutého tvrdého nebo měkkého dřeva s obsahem vlhkosti 12–20 % a výhřevností 15–18 MJ/kg. Výfukový ventil a chlazení zabraňují přehřátí a zajišťují bezpečný a nepřetržitý provoz.

Technické parametry

Objem vody	120 L
Hmotnost kotle	538 kg
Maximální délka dřeva	530 mm
Minimální teplota návratní vody	65 °C
Kapacita palivové komory	210 dm³
Předepsané palivo	Zaschnuté dřevo s výhřevností 15 – 18 MJ/kg, průměr 80 – 150 mm a obsahem vlhkosti 12 -20 %
Předepsaný komínový tah	25 Pa
Třída energetické účinnosti	A+
Třída spalování	5
Výkon	49 kW
Kód	DC50GSX
Značka	Atmos

Technické parametry kotle Atmos DC 50 GSX jsou zásadní pro správné rozměření a integraci do systému. Výkon 49 kW a účinnost 90,6 % ukazuje na schopnost kotle vyhovět potřebám vytápění středních až velkých objektů. Objem vody 120 L a hmotnost 538 kg jsou důležité pro vyvážení systému a konstrukční požadavky. Kapacita palivové komory 210 dm³ a maximální délka dřeva 530 mm umožňují použití velkých polen, čímž se snižuje potřeba častého dopalování. Minimální teplota návratní vody 65 °C zajišťuje efektivní provoz kotle a zabraňuje kondenzaci v spalovací komoře.

Instalace a připojení

Instalace kotle Atmos DC 50 GSX vyžaduje pečlivé plánování, aby bylo zajištěno dodržování místních stavebních předpisů a bezpečnostních standardů. Kotel musí být umístěn na stabilní, nehořlavé základně a rozmístěn tak, aby byl k palivové komoře a výfukovému systému snadno přístup. Komín musí poskytovat minimální tah 25 Pa, aby byla zajištěna správná větrání a efektivní spalování. Výfukový potrubí musí být připojeno k komínu vhodným potrubím a spojení musí být utěsněno, aby se zabránilo úniku plynů. Minimální teplota návratní vody 65 °C musí být udržována, aby se zabránilo kondenzaci a korozi. Běžné chyby při instalaci zahrnují nedostatečný komínový tah, nesprávné rozměry výfukového potrubí a nedostatečný prostor pro údržbu a dopalování paliva.

Kompatibilita a příslušenství

Kotel Atmos DC 50 GSX je kompatibilní se standardními hydronickými otopnými systémy, včetně radiátorů, podlahového vytápění a vyrovnávacích nádrží. Lze jej integrovat s řídicím systémem kotelny pro automatizovaný provoz a monitorování. Další komponenty, jako je komínový klapka, izolace výfukového potrubí a místo pro skladování paliva, mohou být potřeba v závislosti na místě instalace a návrhu systému. Kotel nepotřebuje žádný výměník tepla nebo sekundární zdroj tepla díky své vysokoodbytné spalovací technologii. Pro tuto verzi nejsou doporučovány žádné související produkty.

Technický pozadí pro projektanty

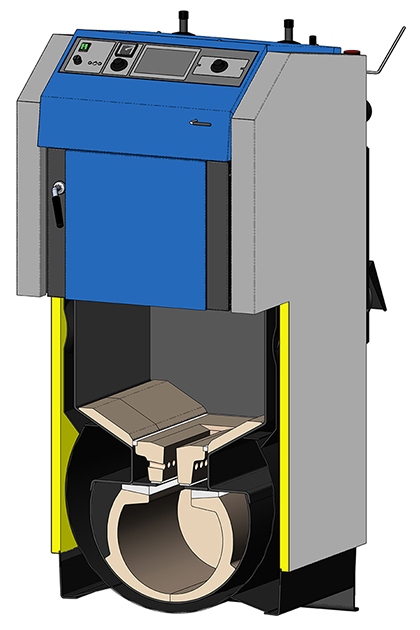

Kotel Atmos DC 50 GSX pracuje na principu generátorové gasifikace, při které se dřevo spaluje v ovládaném prostředí, čímž se vytvářejí hořlavé plyny, které se pak spalují ve sekundární komoře. Keramicky výstřižená spalovací komora a sekundární přívod vzduchu zajistí kompletní spalování plynů, minimalizují emise a maximalizují tepelnou účinnost. Konstrukce kotle využívá kvalitní ocelové desky o tloušťkách od 3 do 8 mm, což zajišťuje odolnost a odolnost vůči tepelnému stresu. Chlazení zabraňuje přehřátí spalovací komory a chrání kotel před poškozením. Účinnost systému je ovlivněna kvalitou paliva, komínovým tahem a údržbou spalovací komory. Třída energetické účinnosti A+ a třída spalování 5 ukazuje na soulad kotle s environmentálními a výkonovými normami.

Údržba a provoz

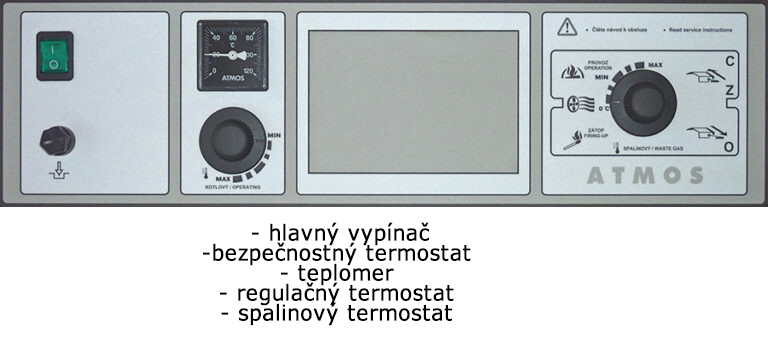

Pravidelná údržba je zásadní pro zajištění dlouhodobého výkonu a účinnosti kotle Atmos DC 50 GSX. Spalovací komora a výfukový systém by měly být pravidelně inspekce a čištěny, aby se odstranily saz a nečistoty. Výfukový ventil a chlazení by měly být také kontrolovány na správnou funkci. Kotel je vybaven kouřovým termostatem, který automaticky vypne systém, když je palivo zcela spáleno. Palivová komora by měla být vyčištěna aspoň jednou týdně a keramicky výstřižená spalovací komora by měla být inspekce na známky opotřebení nebo poškození. V příručce nejsou uvedena konkrétní intervaly údržby, ale pravidelná údržba je doporučena pro zajištění optimálního výkonu.

Nejčastější otázky

Může být kotel Atmos DC 50 GSX připojen k vyrovnávací nádrži?
Ano, kotel lze připojit k vyrovnávací nádrži, aby se zlepšila účinnost systému a snížila se frekvence cyklů. Vyrovnávací nádrž pomáhá uchovávat přebytečné teplo a udržovat stabilní teplotu návratní vody.

Je kotel vhodný pro spalování měkkého dřeva?
Ano, kotel je navržen pro použití jak tvrdého, tak měkkého dřeva, pokud je dřevo zaschnuté s obsahem vlhkosti 12–20 % a výhřevností 15–18 MJ/kg.

Jaký je minimální komínový tah potřebný pro kotel?
Kotel vyžaduje minimální komínový tah 25 Pa, aby byla zajištěna správná větrání a efektivní spalování. Nižší tah může vést k nekompletnímu spalování a zvýšeným emisím.

Kolikrát týdně by měla být palivová komora vyčištěna z popela?
Palivová komora by měla být vyčištěna z popela aspoň jednou týdně. Velká keramicky výstřižená spalovací komora umožňuje prodloužené spalovací doby, čímž se snižuje frekvence odstraňování popela.
