Čerpací stanice SANIBO 4

Detailní popis produktu

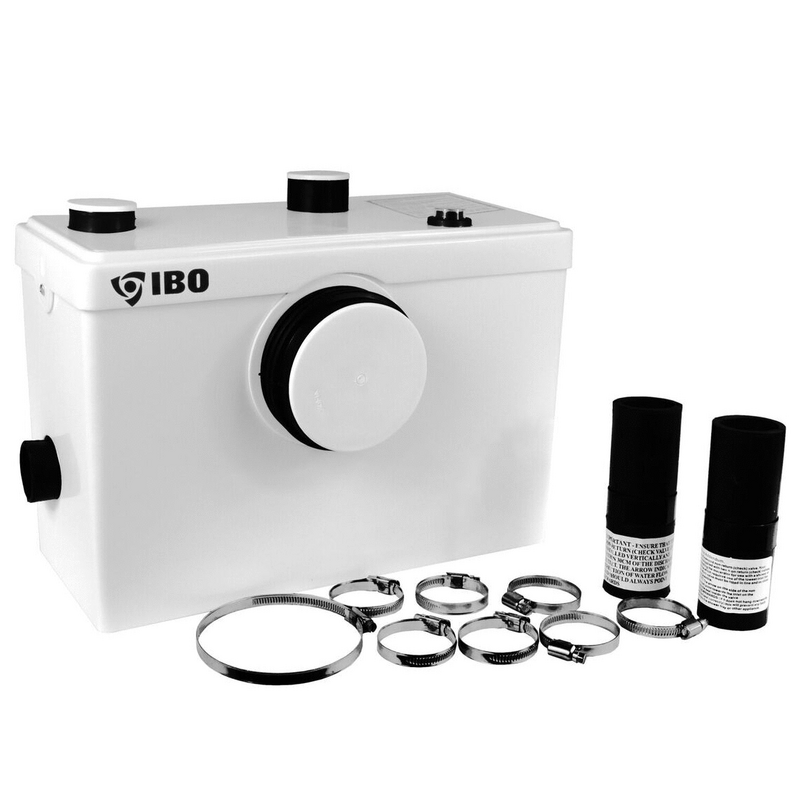

Čerpací stanice IBO SANIBO 4 je určena k instalaci v místech, kde není možné využít přirozené gravitační odvod odpadní vody. Často se používá v podkrovích, malých koupelnách nebo v pracovně-úklidových místnostech, kde je třeba odpadní vodu čerpat do vyšší výšky. Jednotka je vhodná pro bytové i komerční aplikace, kde jsou požadována horizontální připojení toalety. Integruje se do stávajících kanalizačních systémů a zvládá smíšené průtoky z více zdrojů, včetně toalety, bidetu a rukyvadla. Kompaktní rozměry umožňují instalaci i v omezeném prostoru a jednotka je vhodná jak pro novostavby, tak pro rekonstrukce.

SANIBO 4 se běžně používá v situacích, kde není možné využít tradiční gravitační odvod, například v podzemních místnostech nebo kde stávající rozvody vyžadují zvedání. Jednotka je navržena pro nepřetržitý provoz a je vhodná pro instalaci v prostředí s normálními okolními podmínkami. Není určena pro použití s průmyslovými nebo chemickými odpady a měla by být připojena pouze k zdrojům domovní odpadní vody. Jednotka je vhodná pro instalaci v suchých, dobře větraných místnostech a měla by být umístěna tak, aby byl k motorové části a servisním místům snadný přístup.

Technické parametry

EAN	8585054504091
Maximální průtok (l/min)	300
Napětí čerpadla (V)	230 V
Rozměry V x Š x H (cm)	32x51x22
Výška čerpání (m)	9
Hmotnost	9,5 kg
Kód	PR_39235
Značka	IBO

Maximální průtok 300 l/min ukazuje na schopnost jednotky zvládat vysoké průtoky z více zdrojů. Výška čerpání 9 m znamená, že může zvedat odpadní vodu až do výšky 9 m, což je vhodné pro vícepodlažní budovy nebo když je výstupní bod umístěn výše. Napětí 230 V je běžné pro jednofázové domácí elektrické systémy v Evropě. Rozměry 32 x 51 x 22 cm umožňují instalaci i v kompaktních prostorech. Tyto parametry jsou zásadní pro určení vhodnosti jednotky pro danou aplikaci a pro zajištění kompatibility se stávajícími kanalizačními a elektrickými rozvody.

Instalace a připojení

Instalace začíná výběrem vhodného místa, které umožňuje přístup k jednotce a zajišťuje, že výstupní potrubí dosáhne potřebné výšky. Jednotka by měla být umístěna na stabilní, rovné ploše, aby se zabránilo vibracím a zajistila správná funkce. Přívody zahrnují tři další přívodní přípojky pro připojení k zdrojům, jako je nádrž, bidet a toaleta. Výstupní potrubí by mělo být připojeno k hlavnímu kanalizačnímu systému pomocí vhodného přípojky nebo flance. Je důležité zajistit, že všechna připojení jsou vodotěsná a že jednotka je správně utěsněna, aby se zabránilo únikům. Elektrické připojení by měl provést kvalifikovaný elektrikář, aby byla jednotka připojena k 230 V s vhodnou ochranou obvodu. Běžnou chybou při instalaci je nesprávná orientace výstupního potrubí, což může vést ke snížení účinnosti a zvýšenému opotřebení čerpadla. Dalším častým problémem je nedostatečné utěsnění přívodních a výstupních přípojek, což může vést k únikům a selhání systému.

Kompatibilita a příslušenství

IBO SANIBO 4 je kompatibilní se standardními domácími kanalizačními systémy a může být připojen k zdrojům pomocí standardních rozměrů a přípojek potrubí. Je vhodná pro použití s PVC, měděným nebo nerezovým potrubím, v závislosti na stávajícím systému. Další příslušenství, které může být potřeba, zahrnuje potrubní přípojky, přípojky, těsnící kroužky a elektrické komponenty, jako jsou jističe nebo izolátory. Jednotka není dodávána s výstupním potrubím nebo elektrickým kabelem, ty je třeba objednat zvlášť. Doporučuje se také nainstalovat nezpětnou klapku na výstupní lince, aby se zabránilo návratu vody v případě selhání čerpadla. Jednotka není kompatibilní se systémy, které vyžadují chemické ošetření odpadní vody, nebo s průmyslovými odpady.

Technický popis pro projektanty

IBO SANIBO 4 pracuje pomocí elektrického motoru, který pohání čerpadlo, které zvedá odpadní vodu z nádrže k výstupnímu bodu. Jednotka zahrnuje řezací mechanismus, který pomáhá rozdrtit pevné odpady, čímž se snižuje riziko zácp a zajišťuje hladký provoz. Motor je chráněn tepelným přetížením, které brání poškození při přehřátí. Jednotka je vyrobena z odolných materiálů, včetně nerezového řezacího koše, což zajišťuje dlouhodobou spolehlivost. Kompaktní design umožňuje integraci do omezených prostor a jednotka může být instalována v různých orientacích v závislosti na dostupném prostoru. Výkon jednotky je ovlivněn faktory, jako je viskozita odpadní vody, přítomnost pevných látek a okolní teplota. Správné návrhování systému by mělo zahrnovat průtok, výšku čerpání a požadovanou kapacitu, aby byla zajištěna efektivní a bezproblémová funkce jednotky.

Údržba a provoz

IBO SANIBO 4 vyžaduje minimální údržbu, ale pravidelné kontroly by měly být prováděny, aby bylo zajištěno správné fungování jednotky. Motorová část by měla být prohlédnuta na známky opotřebení nebo poškození a řezací mechanismus by měl být kontrolován na zácpy nebo přílišné opotřebení. Těsnění a kroužky by měly být prohlédnuty na úniky nebo poškození a poškozené komponenty by měly být vyměněny. Jednotka by měla být čistá a bez nečistot, aby se zabránilo zácpám a zajistila efektivní funkce. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se provádět kontroly alespoň jednou ročně nebo častěji v případě intenzivního používání. Pokud jednotka nefunguje správně, prvním krokem je zkontrolovat elektrické napájení a zjistit, zda jistič nevyběhl. Pokud problém přetrvává, měla by být jednotka odpojena a prohlédnuta na vnitřní poškození nebo zácpy.

Nejčastější otázky

Může být IBO SANIBO 4 nainstalována v podkroví?
Ano, jednotka je vhodná pro instalaci v podkrovích nebo jiných místech, kde není možné využít přirozené odvod odpadní vody. Je navržena pro použití v suchých, dobře větraných prostorách a měla by být umístěna tak, aby byl k motorové části snadný přístup.

Je jednotka kompatibilní s horizontálními připojeními toalety?
Ano, IBO SANIBO 4 je speciálně navržena pro použití s toaletami s horizontálními připojeními. Zvládá průtok z toalety i z jiných zdrojů, jako je nádrž nebo bidet.

Může jednotka zvládat odpadní vodu s vysokou teplotou?
Ano, jednotka je schopná zvládat odpadní vodu s teplotou až 90 °C. To z ní dělá vhodnou pro použití s teplou vodou, jako je bidet nebo ohřívané nádrže.

Jaký je maximální průtok jednotky?
Jednotka má maximální průtok 300 l/min, což je vhodné pro zvládání vysokých průtoků z více zdrojů. To z ní dělá ideální pro použití v větších koupelnách nebo v pracovně-úklidových místnostech, kde jsou přítomny více zdrojů odpadní vody.
