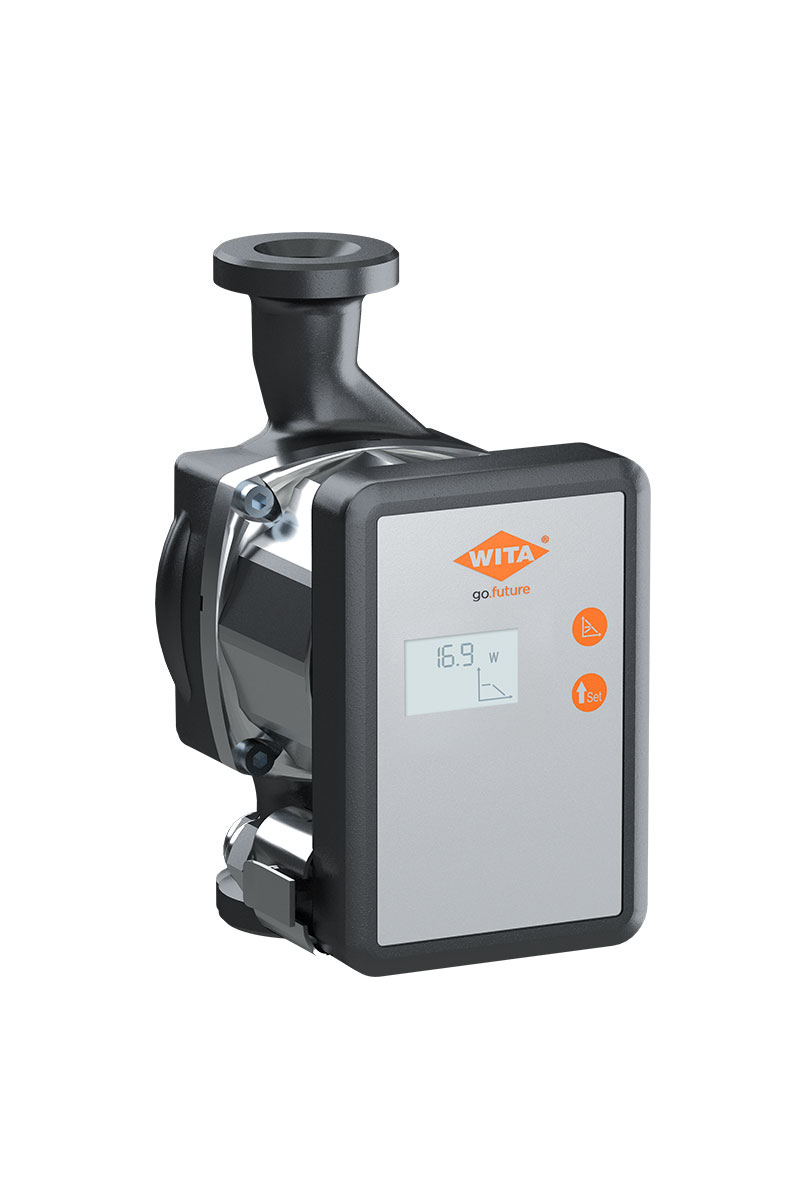

Oběhové čerpadlo WITA go.future 2, 60-32-180

Detailní popis produktu

Oběhové čerpadlo WITA go.future 2 60-32-180 je určeno pro použití v bytových i komerčních topných a oběhových systémech. Často se instaluje do centrálních topných systémů, okruhů teplé vody a aplikací podlahového vytápění. Proportionální řízení tlaku zajistí, že průtok se přizpůsobí aktuálnímu požadavku systému, což zamezuje zbytečné spotřebě energie. Čerpadlo je vhodné jak pro nové instalace, tak pro rekonstrukce, kde je důležitá energetická účinnost. Čerpadlo je navrženo pro provoz v prostředí s okolní teplotou mezi 0 °C a 40 °C a dokáže zvládnout média až do teploty 110 °C, což zaručuje jeho přizpůsobivost různým podmínkám systému.

S maximálním tlakem až 6,0 m a maximálním průtokem až 3 600 l/h je čerpadlo ideální pro systémy vyžadující střední hydraulické výkonu. Spotřeba energie se pohybuje mezi 3 W a 42 W v závislosti na provozních podmínkách. Kompaktní design a dostupnost v různých délkách montáže (110 mm, 130 mm, 180 mm) umožňuje flexibilní instalaci i v omezeném prostoru. Stupeň krytí IP 42 poskytuje ochranu proti střiku vody, což zaručuje vhodnost pro instalaci v technických místnostech a dalších nezcela uzavřených prostorách.

Technické parametry

Kód	16034

Index energetické účinnosti (EEI) čerpadla je ≤ 0,204, což je výrazně nižší než u běžných oběhových čerpadel. Tato hodnota je důležitá pro projektanty a inženýry při hodnocení celkové energetické výkonnosti systému. Proportionální řízení tlaku umožňuje čerpadlu využít čtyři různé charakteristiky tlaku a výkonu, což zajišťuje přizpůsobení proměnlivým požadavkům systému. Maximální tlaková hodnota 1,0 MPa a rozsah rozměrů připojení (DN 15 až DN 32) zajišťuje kompatibilitu s různými průměry potrubí a konfiguracemi systému.

Instalace a připojení

Čerpadlo by mělo být instalováno vodorovně s dodržením směru průtoku uvedeného na tělese. Připojení DN 15 až DN 32 jsou k dispozici buď z červeného litinového kovu s katodickou ochranou, nebo z mosazi, v závislosti na modelu. Při připojení čerpadla je třeba zajistit, aby průměr potrubí odpovídá nominálnímu průměru vstupu a výstupu čerpadla. Doporučuje se minimální přímá délka potrubí 5× nominální průměr před i za čerpadlem, aby se zabránilo turbulentnímu proudění. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečnou oporu potrubí a nedosazení čerpadla do systému podle požadovaného průtoku. Vždy před konečným utažením spojů ověřte požadavky systému na tlak a průtok.

Kompatibilita a příslušenství

Čerpadlo je kompatibilní se standardními topnými a vodovodními systémy, které pracují v rámci specifikovaných teplot a tlaků. Pro systémy vyžadující externí řízení lze čerpadlo připojit k modulu PWM pro řízení otáček. Další příslušenství, jako jsou montážní konzoly, těsnicí kroužky a tlakové senzory, mohou být podle konfigurace systému potřeba. Čerpadlo nemá potřebu externí ochrany motoru, protože disponuje integrovanými ochrannými funkcemi. Při výběru příslušenství zkontrolujte, zda jsou kompatibilní s IP stupněm a provozními podmínkami čerpadla.

Technický pozadí pro projektanty

Čerpadlo WITA go.future 2 60-32-180 pracuje na principu proporcionálního řízení tlaku, kdy se výkon čerpadla přizpůsobí aktuálnímu požadavku systému. To zajišťuje snížení spotřeby energie při udržení stabilního průtoku a tlaku. Tělo čerpadla je vyrobeno buď z červeného litinového kovu s katodickou ochranou, nebo z mosazi, v závislosti na modelu. Tyto materiály zaručují dobrou odolnost proti korozi a mechanickou pevnost, což přispívá k dlouhodobé spolehlivosti. Čerpadlo se integruje do systému pomocí standardních šroubení nebo závitových spojů a je řízeno interním mikroprocesorem, který nastavuje otáčky motoru podle zvolené tlakové charakteristiky. Trvanlivost a účinnost čerpadla závisí na kvalitě instalace, čistotě systémové tekutiny a stabilitě elektrické sítě.

Služba a provoz

Čerpadlo vyžaduje minimální údržbu díky uzavřenému ložisku a integrované ochraně motoru. Pravidelné kontroly by měly zahrnovat ověření funkce čerpadla za zatížení, kontrolu spojů na netěsnosti a zajištění, že systém je bez vzduchových bublin. V noci nebo v době nízkého požadavku snižuje čerpadlo svou spotřebu energie díky vestavěnému nočnímu režimu. Pokud dojde k blokádě, čerpadlo automaticky aktivuje funkci odstranění případného zablokování. V dokumentu není uveden žádný stanovený interval servisu; doporučuje se však provádět inspekci čerpadla během pravidelné údržby systému. Spotřeba energie lze sledovat pomocí vestavěného displeje, který je dostupný u vybraných modelů.

Nejčastěji kladené otázky

Může být čerpadlo použito v systémech s teplotou média nad 110 °C?
Ne, maximální teplota média je +110 °C, jak je uvedeno v technických datech. Překročení této hodnoty může ovlivnit výkon čerpadla a jeho materiál.

Je čerpadlo kompatibilní s moduly PWM řízení?
Ano, čerpadlo má k dispozici vstup PWM a lze jej připojit k externím modulům řízení pro regulaci otáček.

Může být čerpadlo použito ve svislé instalaci?
Ne, čerpadlo je navrženo pouze pro vodorovnou instalaci. Svislé montáže mohou ovlivnit hydraulický výkon a těsnost čerpadla.

Je požadována externí ochrana motoru?
Ne, čerpadlo nemá potřebu externí ochrany motoru, protože disponuje integrovanými ochrannými funkcemi.
