Čtyřcestný směšovací ventil ESBE VRG141

Detailní popis produktu

Tento čtyřcestný směšovací ventil se běžně používá v centrálních otopných soustavách, podlahovém vytápění a v průmyslových aplikacích na regulaci teploty. Je instalován do systémů, kde je vyžadována přesná regulace teploty, například v obchodních budovách, domácích otopných soustavách a průmyslových zařízeních. Ventil umožňuje smísení horkého a studeného média k udržení konstantní výstupní teploty, což zajišťuje efektivní provoz systému. Závity od DN20 do DN40 zajišťují vhodnost pro širokou škálu potrubních konfigurací a požadavků na průtok.

Technické parametry

Materiál	Mosaz, EPDM
Teplota média	Od -10 do 130 °C
Hmotnost	0,52 kg
Kód	11640300
Značka	ESBE

Prováděcí rozsah teploty od -10 do 130 °C a maximální pracovní tlak 10 bar jsou důležité při výběru správného ventilu pro systém. Kombinace materiálů mosaz a EPDM zajišťuje kompatibilitu s běžnými otopnými médii a odolnost proti korozi a tepelnému namáhání. Rozsah průtoku 6,3–25 m³/h musí být přizpůsoben hydraulickému návrhu systému, aby nedocházelo k pod- nebo přestandardizaci.

Instalace a připojení

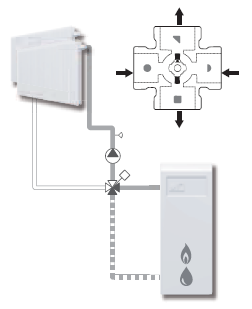

Ventil je instalován v čtyřcestné konfiguraci, která umožňuje smísení dvou proudů média. Závity od DN20 do DN40 vyžadují odpovídající potrubní přípojky a těsnění. Před instalací je třeba ověřit polohu pro montáž aktuátoru, aby byl zarovnan s pákou ventilu. Ruční regulační kolo s měřítkem a koncovými zátkami musí být umístěno pro snadný přístup při nastavení. Běžné chyby instalace zahrnují nesprávnou orientaci závitů, nesoulad těsnících materiálů a nezarovnání aktuátoru s pákou ventilu. Vždy před konečným utažením ověřte směr průtoku a systémový tlak.

Kompatibilita a příslušenství

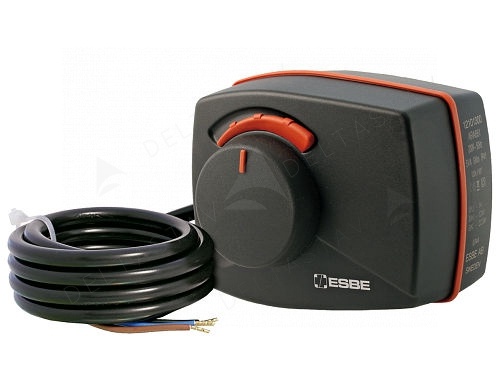

ESBE VRG141 je specificky navržen pro použití s aktuatorem ESBE ARA. Tyto aktuátory musí být vybrány podle požadavků na řízení systému a momentu otáčení ventilu. Další součásti jako montážní tyče, těsnící kroužky a řídicí kabeláž mohou být potřeba v závislosti na instalaci. Pro tento model nejsou k dispozici alternativní nebo související produkty.

Technický pozadí pro projektanty

Čtyřcestný směšovací ventil funguje tak, že otáčí vnitřním směšovacím prvkem po maximální ose 90°, což umožňuje přesné řízení smíšeného média. Tělo z DZR mosazi poskytuje vysokou mechanickou pevnost a odolnost proti tepelnému roztažení, zatímco EPDM těsnění zajišťuje flexibilitu a chemickou odolnost. Ventil je integrován do systému prostřednictvím vnitřních závitů a je řízen vnějším aktuatorem. Trvanlivost a účinnost jsou ovlivněny kvalitou média, provozní teplotou a správným výběrem aktuátoru. Doporučuje se pravidelně kontrolovat těsnící plochy a zarovnání aktuátoru, aby byla zajištěna funkčnost.

Služba a provoz

Ventil nevyžaduje plánovanou údržbu, ale by měl být periodicky kontrolován na známky opotřebení, netěsnosti nebo nesprávného zarovnání aktuátoru. Ruční regulační kolo umožňuje jemné ladění směšovacího poměru během nastavení. Pokud systém ukazuje nepravidelný výstup teploty, měl by být ventil kontrolován na případné zablokování nebo degradaci těsnění. V technické dokumentaci nejsou uvedena žádná konkrétní období pro údržbu.

Nejčastější otázky

Lze ESBE VRG141 použít s aktuatorem jiným než ESBE ARA?
Je specificky navržen pro použití s aktuatorem ESBE ARA. Použití jiných typů aktuátorů není doporučeno kvůli kompatibilitě a požadavkům na moment otáčení.

Je ventil vhodný pro venkovní instalaci?
Není navržen pro venkovní použití. Rozsah provozní teploty a vlastnosti materiálů jsou vhodné pouze pro vnitřní otopné soustavy.

Lze měřítko na regulačním kole otočit do libovolné pozice?
Ano, měřítko lze přeuspořádat podél otáčecí cesty směšovacího prvku, aby odpovídalo orientaci instalace.

Jaký je maximální povolený tlak pro ventil?
Maximální pracovní tlak je 10 bar, jak je uvedeno v technických datech. Překročení tohoto limitu může ohrozit integritu těsnících komponent.

Dokumenty ke stažení

• ESBE-VRG140.pdf (Uživatelský manuál)
