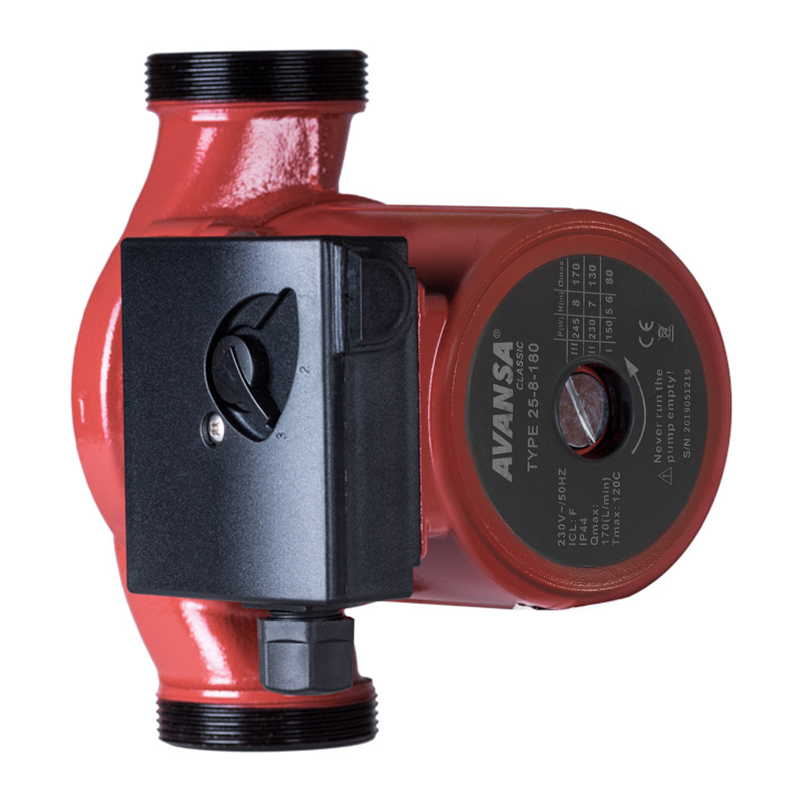

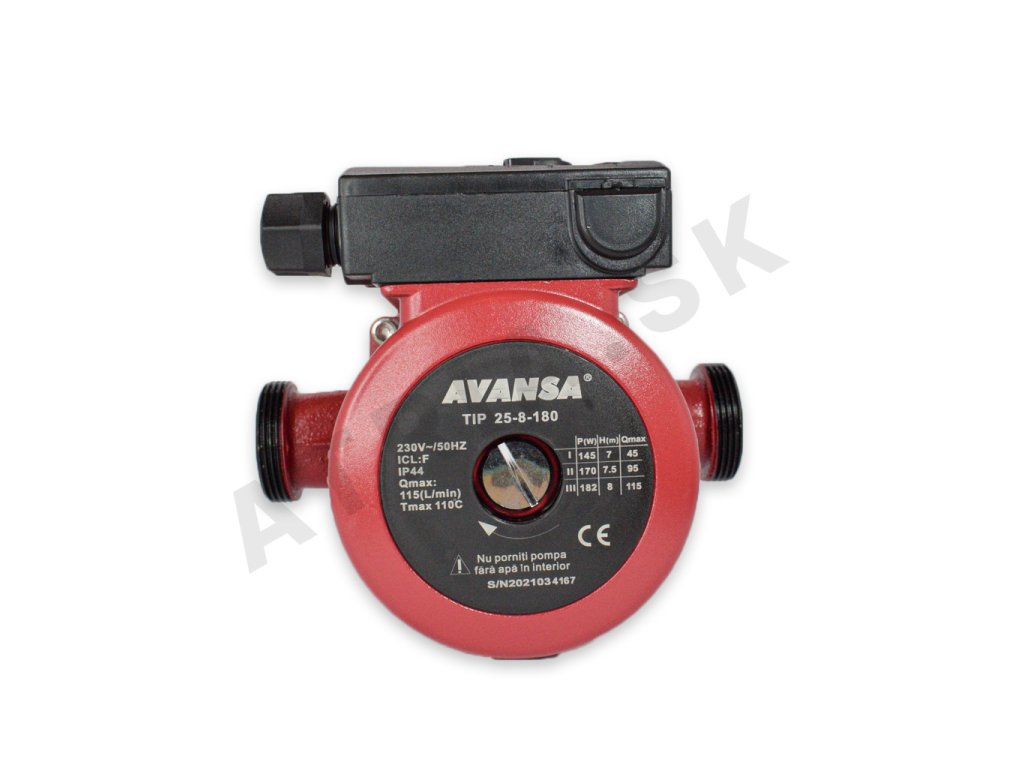

Avansa 25/8/180

Detailní popis produktu

Toto oběhové čerpadlo se běžně používá v bytových a komerčních topných systémech, distribuci vody a průmyslových oběhových aplikacích. Instaluje se do uzavřených systémů, kde je potřeba řízený průtok vody, například v podlahovém vytápění, radiátorech a klimatizačních jednotkách. Kompaktní rozměry a lehké provedení umožňují snadnou integraci do úzkých prostor, zatímco třípřepínací řízení zajišťuje adaptabilitu na různé požadavky systému. Čerpadlo je vhodné pro prostředí, kde teplota čerpaného média dosahuje od -10°C do +110°C, což ho činí vhodným pro vytápění i chlazení. Ochraně IP44 zajišťuje ochranu proti prachu a stříkající vodě, ale není vhodné pro venkovní nebo ponořenou montáž.

Při výběru tohoto modelu by měli instalatéři zvážit požadovaný průtok, systémový tlak a vzdálenost mezi sacím a výtlačným hladinou. Čerpadlo je navrženo pro použití s vodními médii a není vhodné pro agresivní nebo abrazivní kapaliny. Asynchronní motor nepotřebuje ochranu proti přetížení, což zjednodušuje elektrické připojení a snižuje potřebu dalších komponent. Čerpadlo se připojuje přes 6/4" závitové příruby a je kompatibilní se standardními potrubními systémy. Třípřepínací spínač umožňuje manuální úpravu výkonu čerpadla podle hydraulických požadavků systému.

Technické parametry

Technické parametry jsou zásadní pro správné rozměření a integraci do systému. Maximální pracovní tlak 10 bar zajišťuje, že čerpadlo vydrží běžné domácí i lehké průmyslové systémy. Maximální průtok 115 l/min a výška 8m jsou klíčové pro určení, zda čerpadlo splňuje hydraulické požadavky systému. Stupeň ochrany IP44 znamená, že čerpadlo je vhodné pouze pro vnitřní použití, a teplotní rozsah -10°C až +110°C umožňuje použití v topných i chlazených systémech. Asynchronní motor 230V s třípřepínacím řízením poskytuje flexibilitu v provozu bez potřeby externí ochrany proti přetížení.

Instalace a připojení

Instalace čerpadla AVANSA 25/8/180 by měla být provedena podle standardních stavebních a elektrických předpisů. Čerpadlo se připojuje pomocí 6/4" závitových přírub, což je běžné pro mnoho potrubních systémů. Sací a výtlačná příruba jsou zarovnány s vzdáleností 180 mm mezi nimi, což je třeba zohlednit při plánování rozložení, aby bylo zajištěno dostatečné místo. Čerpadlo by mělo být namontováno na stabilní, rovné podložce, aby se zabránilo vibracím a poškození. Třípřepínací spínač je umístěn na svorkovém bloku a po instalaci by měl být přístupný pro manuální úpravu. Před připojením k napájení zkontrolujte, zda napětí odpovídá 230V a zda je motor správně zapojen. Běžnou chybou je nedostatečné upevnění čerpadla, což může vést k vibracím a předčasnému opotřebení. Vždy zkontrolujte zarovnání sacího a výtlačného potrubí, aby se zabránilo zatížení těla čerpadla.

Kompatibilita a příslušenství

Čerpadlo AVANSA 25/8/180 je kompatibilní se standardními vodními systémy a lze jej integrovat do bytových i průmyslových aplikací. Je vhodné pro použití s ocelovými nebo plastovými potrubími a kompatibilní s systémy pracujícími v uvedeném teplotním rozsahu. Aby bylo zajištěno bezproblémové a těsné připojení, doporučuje se použít vhodné těsnící materiály, jako je PTFE pásko nebo kroužky. Může být také potřeba vhodný montážní rám, který zajistí pevné upevnění čerpadla na stěnu nebo podlahu. Toto příslušenství je zvláště užitečné při připojení čerpadla k nestandardním nebo starším potrubním systémům.

Technický pozadí pro projektanty

Čerpadlo AVANSA 25/8/180 pracuje na principu odstředivého čerpadla, kde rotor generuje tlakový rozdíl pro pohon kapaliny v systému. Asynchronní motor poskytuje konzistentní moment a je navržen pro nepřetržitý provoz bez potřeby ochrany proti přetížení. Tělo čerpadla je vyrobeno z odlitku hliníku, což zajišťuje dobrou tepelnou vodivost a odolnost proti korozi ve vodních prostředích. Plastové komponenty v čerpadle jsou vybrány pro svou odolnost a odolnost proti tepelnému roztažení. Čerpadlo je navrženo pro integraci do uzavřených systémů, kde lze průtok a tlak upravit pomocí třípřepínacího spínače. Doba životnosti čerpadla je ovlivněna kvalitou instalace, čistotou čerpaného média a četností údržby. Správné zarovnání a pevné upevnění jsou zásadní pro zabránění mechanickému namáhání a vibracím, které mohou snížit účinnost a vést k předčasnému selhání.

Údržba a provoz

Doporučuje se pravidelná kontrola čerpadla, aby byl zajištěn bezproblémový provoz a aby byly identifikovány potenciální problémy předtím, než se stanou kritickými. Čerpadlo by mělo být kontrolováno na známky vibrací, neobvyklého hluku nebo netěsností v přírubách. Třípřepínací spínač by měl být otestován, aby bylo zajištěno, že všechny nastavení fungují správně. Motor by měl být udržován čistý a bez prachu a nečistot, aby se zabránilo přehřátí. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale doporučuje se provést vizuální kontrolu alespoň jednou ročně. Pokud se čerpadlo používá v systémech s vysokým obsahem částic, může být nutná častější údržba sacího filtru. Před jakoukoliv údržbou by mělo být čerpadlo odpojeno od napájení pro zajištění bezpečnosti. Pokud čerpadlo přestane fungovat nebo ukazuje známky sníženého výkonu, by měly být zkontrolovány elektrické připojení a motor by měl být otestován na spojitost.

Nejčastější otázky

Může být čerpadlo AVANSA 25/8/180 použito v systémech s teplotou nad 110°C?
Ne, maximální teplota čerpaného média je +110°C. Překročení této mez může poškodit komponenty čerpadla a zkrátit jeho životnost.

Je čerpadlo vhodné pro venkovní montáž?
Ne, ochrana IP44 poskytuje ochranu proti prachu a stříkající vodě, ale není vhodná pro venkovní použití. Čerpadlo je navrženo pouze pro vnitřní montáž.

Může být čerpadlo ovládáno externím termostatem nebo řídicím systémem?
Ne, čerpadlo má vestavěný třípřepínací spínač pro manuální úpravu. Nemá vstup pro externí termostaty nebo řídicí systémy.

Jaká je maximální vzdálenost mezi sací a výtlačnou přírubou?
Vzdálenost mezi sací a výtlačnou přírubou je pevně nastavena na 180 mm. Tuto vzdálenost je třeba zohlednit při plánování instalace, aby bylo zajištěno dostatečné místo.
