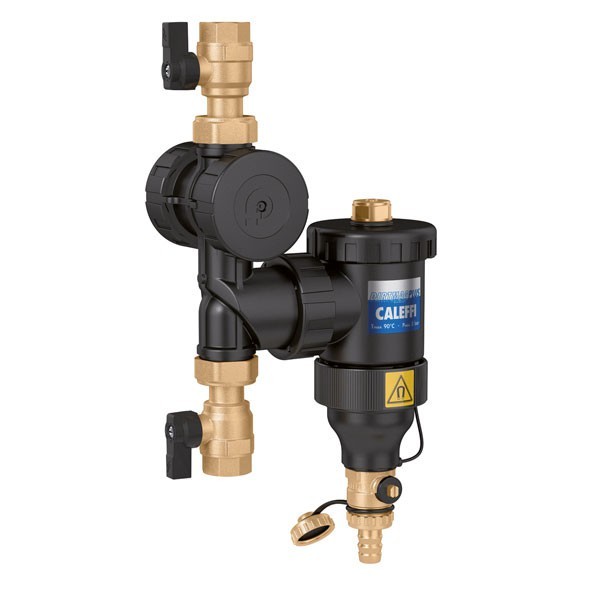

DIRTMAGPLUS ® - Multifunkční zařízení s odchlípením a filtrem, technopolymer 3/4 palce

Detailní popis produktu

DIRTMAGPLUS se běžně instaluje do otopných soustav, kde střední otopné okruhy vyžadují kontinuální ochranu před částicemi a feromagnetickými nečistotami. Je vhodné pro bytové i komerční budovy s centrálními otopnými soustavami, včetně těch s kotli, tepelnými výměníky a oběhovými čerpadly. Zařízení je navrženo pro integraci do systémů, kde je udržování kvality vody klíčové pro trvanlivost komponent a účinnost soustavy. Běžně se instaluje do primárního okruhu, aby zabránilo proniknutí nečistot do citlivých komponent, jako jsou čerpadla a tepelné výměníky.

DIRTMAGPLUS je zvláště vhodný pro systémy, kde je tvrdost vody a obsah částic střední. Zařízení je určeno pro použití v uzavřených otopných systémech a není vhodné pro aplikace s vysokým tlakem nebo teplotou mimo jeho specifikované limity. Běžně se nachází v systémech, kde je vyžadována periodická údržba, aby byla zajištěna optimální funkce a zabráněno zanášení dolních komponent.

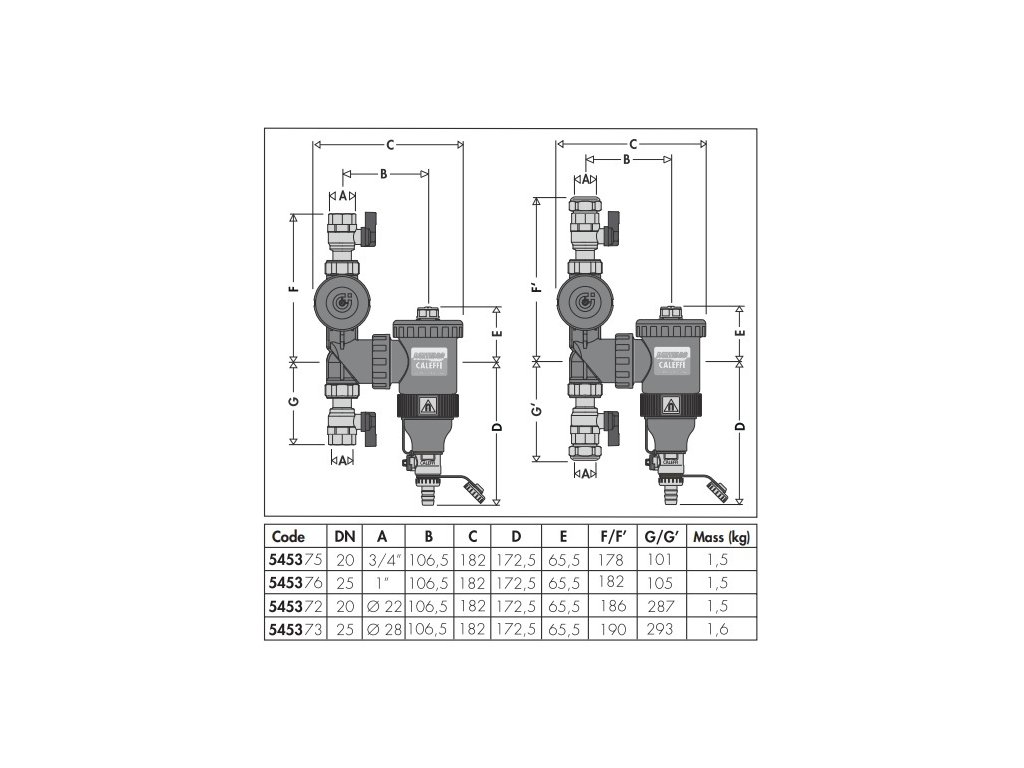

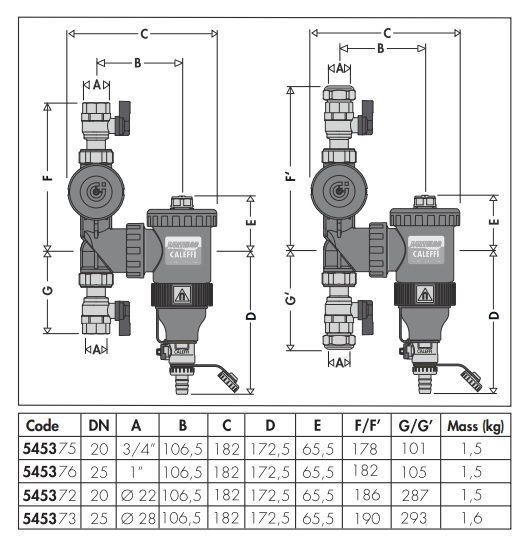

Technické parametry

Instalace a připojení

DIRTMAGPLUS se instaluje do otopného okruhu pomocí 3/4 palcové závitové spojky. Zařízení je přizpůsobivé svislým, vodorovným a 45º potrubním konfiguracím, což z něj činí vhodný pro širokou škálu instalačních scénářů. Zástrčkový ventil je vyroben z mosazi a zahrnuje matku pro bezpečné utažení. Během instalace je důležité zajistit, že vnitřní komponenty jsou správně zarovnány a že je zařízení umístěno tak, aby umožnilo snadný přístup k údržbě. Běžné chyby při instalaci zahrnují nesprávnou orientaci, která může ovlivnit schopnost zařízení zachytit nečistoty, a nedostatečné kontrolování utažení zástrčkového ventilu, což může vést ke suterénním nebo snížené účinnosti.

Kompatibilita a příslušenství

DIRTMAGPLUS je kompatibilní se standardními komponenty otopných soustav, které používají 3/4 palcová připojení. Je navržen k provozu s potrubím ø 22 a ø 28 mm. K základní instalaci nejsou potřeba žádné další příslušenství, ale doporučuje se mít na své výměnné filtrační prvky pro pravidelnou údržbu. Zařízení nepotřebuje elektrické připojení a funguje prostřednictvím mechanické filtrace a magnetické separace.

Technický pozadí pro projektanty

DIRTMAGPLUS funguje kombinací mechanického odchlípení a magnetické separace, aby odstranil nečistoty z vody. Housenka je vyrobena z technopolymeru, což je odolný a korozi odolný materiál vhodný pro použití v otopných systémech. Vnitřní prvek zahrnuje magnet, který zachytává feromagnetické částice, zatímco dvě vyměnitelné nerezové sítě poskytují dodatečné filtrování. Zařízení je navrženo k integraci do primárního okruhu, aby chránilo dolní komponenty před poškozením způsobeným nečistotami. Výběr materiálů a modulární návrh filtrů přispívá k dlouhověkosti a snadné údržbě zařízení. Princip fungování zajistí, že jak velké, tak jemné částice jsou efektivně odstraněny, což udržuje účinnost systému a snižuje riziko zanášení.

Údržba a provoz

DIRTMAGPLUS vyžaduje periodickou údržbu, aby byla zajištěna trvalá funkce. Dva filtrační prvky jsou navrženy k výměně jako součást pravidelné údržby. Modrý filtr se používá pro počáteční čištění, zatímco šedý filtr slouží pro běžnou údržbu. Zástrčkový ventil umožňuje snadný přístup k vnitřním komponentám pro kontrolu a výměnu. Je důležité kontrolovat utažení ventilu a stav filtrů během údržby, aby zařízení nadále fungovalo efektivně. V krátkosti nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelná inspekce, aby se zabránilo výpadkům systému a udržovala se kvalita vody.

Nejčastější otázky

Může být DIRTMAGPLUS instalován do svislého potrubního rozvodu?
Ano, DIRTMAGPLUS je navržen k instalaci do svislých, vodorovných a 45º potrubních konfigurací. Přizpůsobivost zařízení z něj činí vhodný pro širokou škálu instalačních scénářů.

Jaká je maximální provozní teplota pro DIRTMAGPLUS?
DIRTMAGPLUS je určen k provozu v teplotním rozsahu 0–90 °C. To z něj činí vhodný pro použití ve většině otopných systémů, kde jsou teploty vody v tomto rozmezí.

Mohou být filtrační prvky vyměňovány individuálně?
Ano, dva filtrační prvky v DIRTMAGPLUS jsou navrženy k individuální výměně. Modrý filtr se používá pro počáteční čištění, zatímco šedý filtr slouží pro běžnou údržbu.

Je DIRTMAGPLUS kompatibilní s nerezovým potrubím?
DIRTMAGPLUS je kompatibilní s potrubím ø 22 a ø 28 mm. Může být instalován do systémů s nerezovým potrubím, pokud je velikost připojení a typ závitu kompatibilní s parametry zařízení.
