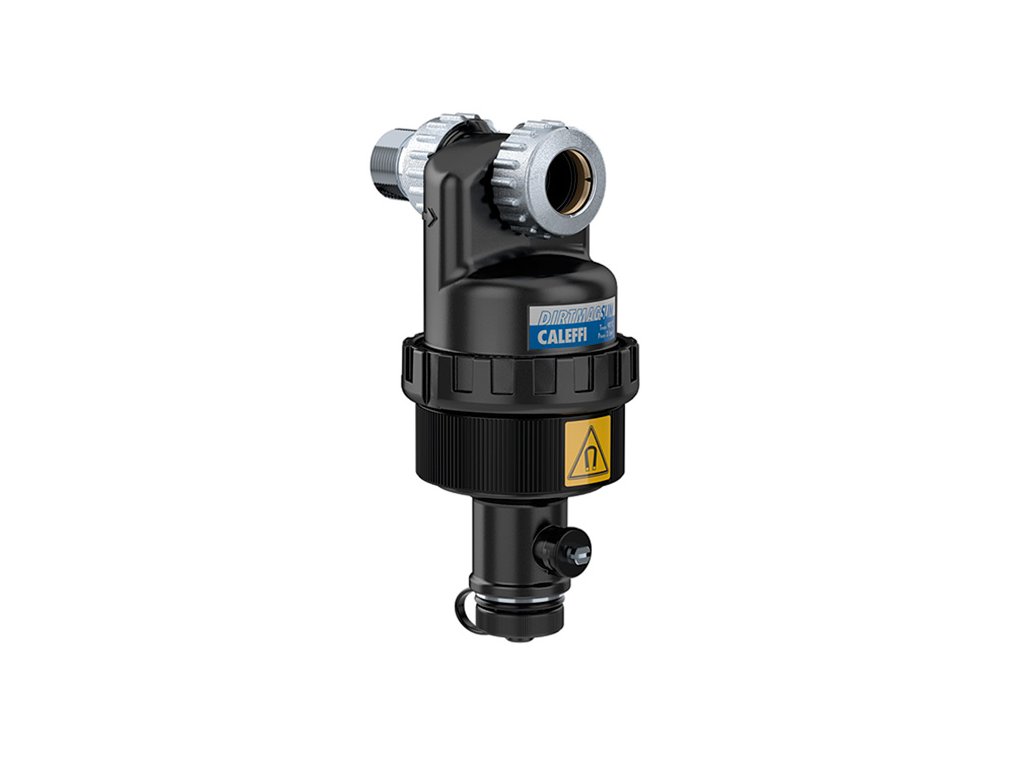

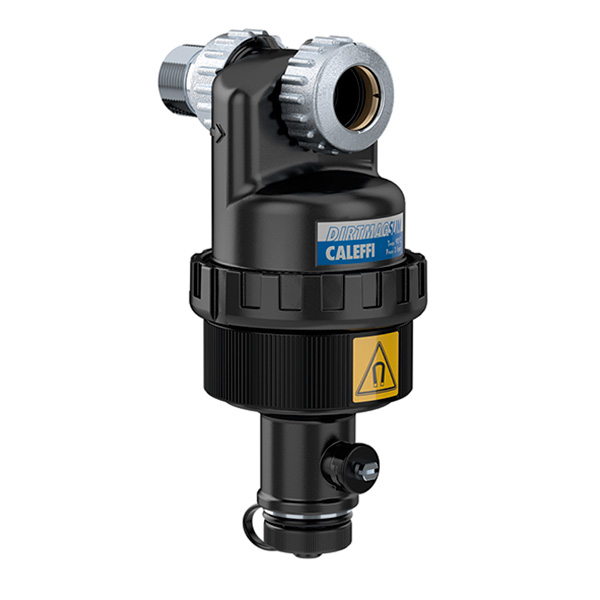

DIRTMAGSLIM - Odpojení s magnety pro montáž pod kotlem. 3/4 palce M - d 18

Detailní popis produktu

Tento oddělovač nečistot se běžně používá v bytových i komerčních topných systémech, aby zabránil proniknutí částic a železných nečistot do oběhových okruhů kotle. Instalatéři jej obvykle montují do primárního oběhového okruhu pod stěnové kotle, aby zajistili čistý průtok vody skrze výměníky tepla. Je zvlášť užitečný v systémech napájených z městských zdrojů nebo tam, kde se kvalita vody během sezón mění. Jednotka je navržena pro integraci do uzavřených okruhů a by měla být instalována během počátečního provozu kotle nebo při rekonstrukci.

DIRTMAGSLIM je vhodný pro použití jak v novostavbách, tak při rekonstrukcích. Často se vyskytuje v domácích centrálních topných systémech, malých komerčních budovách a kompaktních průmyslových aplikacích, kde je místo omezené. Jednotka pomáhá snížit opotřebení kotle a zlepšuje jeho účinnost tím, že zachytává usazeniny a kovové částice, než dorazí ke citlivým komponentám. Magnetický filtr zvyšuje výkon tím, že přitahuje jemné částice železa, které by standardní mechanické filtry mohly přehlédnout.

Technické parametry

Instalace a připojení

Oddělovač nečistot by měl být namontován ve svislé poloze s vstupem dole a výstupem nahoře, aby bylo možné efektivně shromažďovat usazeniny. Připojte mužský závit 3/4 palce k dodacímu potrubí pomocí kompatibilního adaptéru. Ujistěte se, že jednotka je orientována podle směru průtoku uvedeného na těle. Pro měděná potrubí použijte dodané adaptéry pro připojení k trubkám o průměrech 18 mm nebo 22 mm. Na výstupu je k dispozici hadičové připojení pro vyprázdnění hromaděných nečistot během údržby.

Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedodržení směru průtoku a použití nekompatibilních adaptéru. Vždy ověřte, že jednotka je umístěna tak, aby bylo možné snadno dostat se k ní pro údržbu a kontrolu. Zkontrolujte všechna připojení na jejich utěsnění a ujistěte se, že systém je odpuštěný z vzduchu po instalaci, aby se zabránilo uvíznutí vzduchu v oddělovací komoře.

Kompatibilita a příslušenství

DIRTMAGSLIM je kompatibilní se standardními stěnovými kotli a uzavřenými topnými systémy. Dá se dobře kombinovat s měděným i plastovým potrubím a integruje se s konvenčními oběhovými čerpadly a roztažnými nádržemi. K základnímu provozu nejsou potřeba žádné další příslušenství, ale může být potřeba hadice nebo nádoba pro pravidelnou údržbu. K tomuto modelu nejsou potřeba žádné konkrétní související produkty.

Technický pozadí pro projektanty

Oddělovač nečistot funguje tak, že umožňuje vodě procházet komorou, kde se těžší částice usazují na dně. Integrovaný magnetický prstenec přitahuje železné částice, což zvyšuje účinnost filtrace. Tělo z technopolymeru odolává tepelnému cyklování a chemickému vlivu, což z něj dělá vhodný produkt pro dlouhodobé použití v topných systémech. Jednotka je navržena jako součást primárního okruhu a nemá žádné elektrické přípojky. Účinnost závisí na správném umístění a pravidelné údržbě, abychom odstranili hromaděné nečistoty.

Doba životnosti jednotky je ovlivněna kvalitou vody, frekvencí údržby a přítomností vysokého množství částic. V systémech s nízkou kvalitou vody může být nutná častější údržba, aby byla zachována výkonnost. Jednotka by měla být namontována v místě, které umožňuje snadný přístup k odtokovému kohoutu a nesmí omezovat průtok vody v systému.

Údržba a provoz

DIRTMAGSLIM vyžaduje pravidelnou údržbu pro odstranění hromaděných nečistot a nečistot. Otevřete odtokový kohout a vyplachujte komoru, dokud nevyběhne čistá voda. Zkontrolujte vnitřní komoru na známky koroze nebo zablokování a vyčistěte případně. Zkontrolujte celistvost všech připojení a ujistěte se, že je jednotka pevně upevněna. V technické dokumentaci nejsou definována konkrétní intervaly údržby.

Nejčastější otázky

Může být DIRTMAGSLIM použit v systémech s otevřenou roztažnou nádrží?
DIRTMAGSLIM je navržen pro uzavřené topné systémy a není vhodný pro instalace s otevřenou roztažnou nádrží kvůli riziku vniknutí vzduchu a nesprávného shromažďování nečistot.

Je jednotka vhodná pro použití s plastovým potrubím?
Ano, vstupní závit 3/4 palce umožňuje připojení k plastovému potrubí přes vhodné adaptéry. Jednotka je také kompatibilní s měděnými trubkami o průměrech 18 mm a 22 mm.

Jak se vyčistí magnetický filtr?
Magnetický filtr je součástí vnitřní komory a by měl být vyčištěn ručně během údržby. Otevřete odtokový kohout a vyplachujte komoru, aby byly odstraněny nečistoty a železné částice přichycené k magnetickému prstenci.

Může být jednotka namontována vodorovně?
Ne, jednotka musí být namontována ve svislé poloze s vstupem dole a výstupem nahoře, aby bylo možné efektivně shromažďovat a odtokovat nečistoty.
