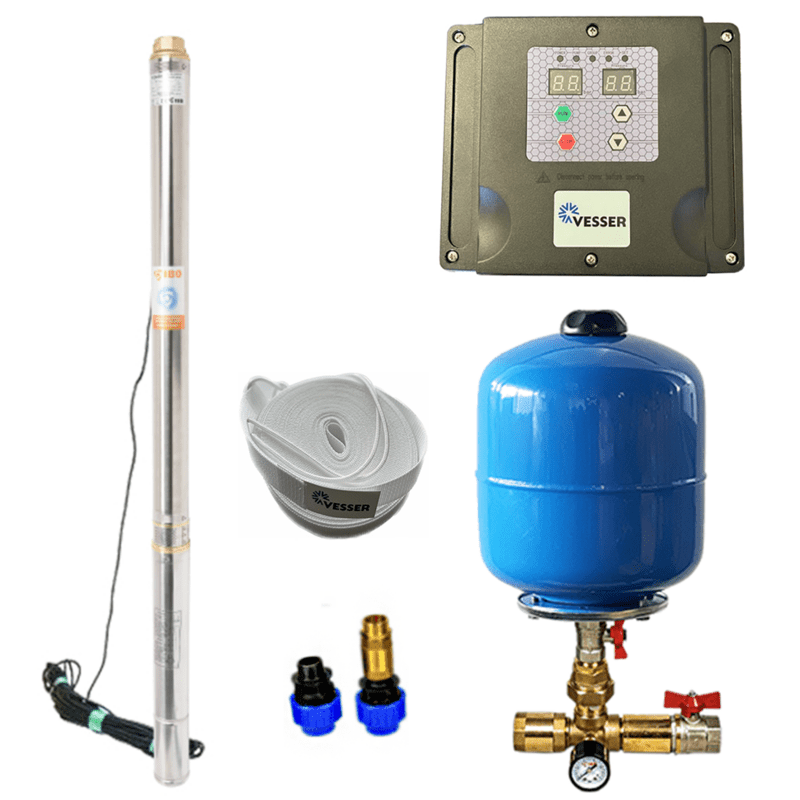

Domácí vodovod se submersním čerpadlem 3" STM 20 s frekvenčním měničem - RTS

Detailní popis produktu

Tento domácí vodovodní systém s 3palcovým submersním čerpadlem STM 20 a frekvenčním měničem je navržen pro instalaci v obytných, zemědělských a obchodních budovách, které vyžadují spolehlivé a nepřetržité zásobování vodou. Často se používá v hlubokých nebo úzkých studnách, vrtech a nádržích, kde je stabilní tlak zásadní pro domácí nebo průmyslové využití. Systém se plynule integruje do stávajících vodovodních sítí a podporuje aplikace jako zavlažování, požární ochrana a domácí zásobování vodou. Efektivně funguje v prostředích s přerušovaným nebo nízkým hladinou vody a je vhodný jak pro dočasné, tak trvalé instalace.

Systém je zvlášť vhodný pro pozemky, kde zdroje vody jsou umístěny hlouběji než 8 m a kde může být čerpadlo ponořeno až 50 m pod hladinu. Jeho modulární návrh umožňuje snadnou údržbu a výměnu komponent bez nutnosti úplné demontáže. Instalatéři by měli zajistit správné zarovnání se zdrojem vody a potrubím systému, aby se zabránilo provozním potížím. Zahrnutí ochranných funkcí zajišťuje bezpečný a efektivní provoz v proměnlivých podmínkách.

Technické parametry

EAN	8585054501762
Délka napájecího kabelu (m)	20
Maximální průtok (l/min)	100
Napětí čerpadla (V)	230 V
Rozměry V x Š x H (cm)	7,5x148
Výška čerpadla (m)	77
Hmotnost	16,8 kg
Kód	PR_40024

Technické parametry definují výkon systému a jeho kompatibilitu se specifickými zdroji vody a aplikacemi. Napájení 230 V zajišťuje standardní elektrickou integraci, zatímco délka kabelu 20 m poskytuje flexibilitu v umístění čerpadla. Maximální průtok 100 l/min a výška 77 m ukazuje, že čerpadlo dokáže zvládnout vysoké objemy vody a požadavky na výšku. Rozměry a hmotnost pomáhají určit logistiku skladování a manipulace při instalaci.

Instalace a připojení

Pro instalaci systému začněte ověřením hloubky zdroje vody a zarovnání potrubí, aby bylo zajištěno, že čerpadlo může být plně ponořeno bez překážek. Připojte čerpadlo k frekvenčnímu měniči pomocí poskytnutého kabelu a zajistěte elektrické připojení v suchém a chráněném místě. Vstupní a výstupní připojení musí být ověřena v souladu se stávajícím potrubím systému; standardní přípojky zahrnují zmenšovací nátrubek a uzavírací ventil. Ujistěte se, že nádrž na tlak je správně napuštěna a připojena, aby byl udržován stabilní systémový tlak. Běžné chyby při instalaci zahrnují nesprávné vedení kabelu, které může vést k přehřátí, a špatné zarovnání čerpadla s vrtaným potrubím, což může způsobit mechanické namáhání. Vždy ověřte izolaci a uzemnění elektrických komponent, aby se zabránilo závadám.

Kompatibilita a příslušenství

Tento systém je kompatibilní se standardními vodovodními sítěmi a může být integrován s regulátory tlaku, expanzními nádoby a ovládacími panely pro rozšířené funkce. Nezbytné příslušenství zahrnuje nádrž na tlak (8 L s ventilem), zmenšovací nátrubek (5/4" x 1") a uzavírací ventil (1"). Další komponenty, jako filtry nebo hladinové senzory, mohou být potřeba v závislosti na kvalitě vody a aplikaci. Frekvenční měnič VESSER IQ-E 2,2 kW je zahrnut pro přesnou regulaci tlaku. Při plánování systému zajistěte, že všechny přípojky a ventily odpovídají specifikacím čerpadla, aby se zabránilo únikům nebo neefektivitě.

Technický pozadí pro projektanty

Systém funguje tím, že submersní čerpadlo čerpá vodu ze zdroje a dodává ji do distribuční sítě. Frekvenční měnič upravuje otáčky motoru podle požadavků, čímž zajišťuje konstantní tlak bez náhlých změn zatížení. Konstrukce z nerezové oceli a plovoucí čerpadlové lopatky zvyšují odolnost proti abrazivním částicím, jako je písek, a prodlužují životnost systému. Oddělení hydraulických a motorových komponent umožňuje snadnější opravy a údržbu ve srovnání s monoblokovými návrhy. Projektanti by měli zvážit celkovou dynamickou výšku, požadovaný průtok a potenciální úroveň abrazivních částic ve vodě při výběru vhodné konfigurace čerpadla. Správná izolace a větrání kolem elektrických komponent jsou zásadní pro dlouhodobou spolehlivost.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat kontrolu izolace kabelu, ověření stavu nádrže na tlak a sledování provozního hluku čerpadla na známky opotřebení. Tepelná ochrana a přetížení zajišťují nižší riziko poškození při suchém běhu nebo nízké hladině vody. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale doporučuje se pravidelné vizuální kontroly a testy výkonu. V případě poruchy vypněte napájení a zkontrolujte elektrická připojení a tělo čerpadla na poškození. Pokud se problém nezlepší, obraťte se na certifikovaného technika pro další diagnostiku a opravu.

Nejčastější otázky

Může čerpadlo pracovat ve zdrojích vody s vysokým obsahem písku?
Ano, čerpadlo je navrženo s plovoucími lopatkami a komponenty z nerezové oceli, které odolávají abrazivnímu působení písku a dalších částic.

Je systém vhodný pro nepřetržitý provoz?
Ano, systém je navržen pro nepřetržitý provoz jak v obytných, tak profesionálních prostředích, včetně zavlažování a požární ochrany.

Jak se v systému reguluje tlak?
Vestavěný frekvenční měnič upravuje otáčky motoru, aby udržoval stabilní tlak, čímž eliminuje potřebu mechanických tlakových spínačů.

Jaká je maximální hloubka ponoření čerpadla?
Čerpadlo může být ponořeno až 50 m pod hladinu vody, což ho činí vhodným pro hluboké studny a velké nádrže.
