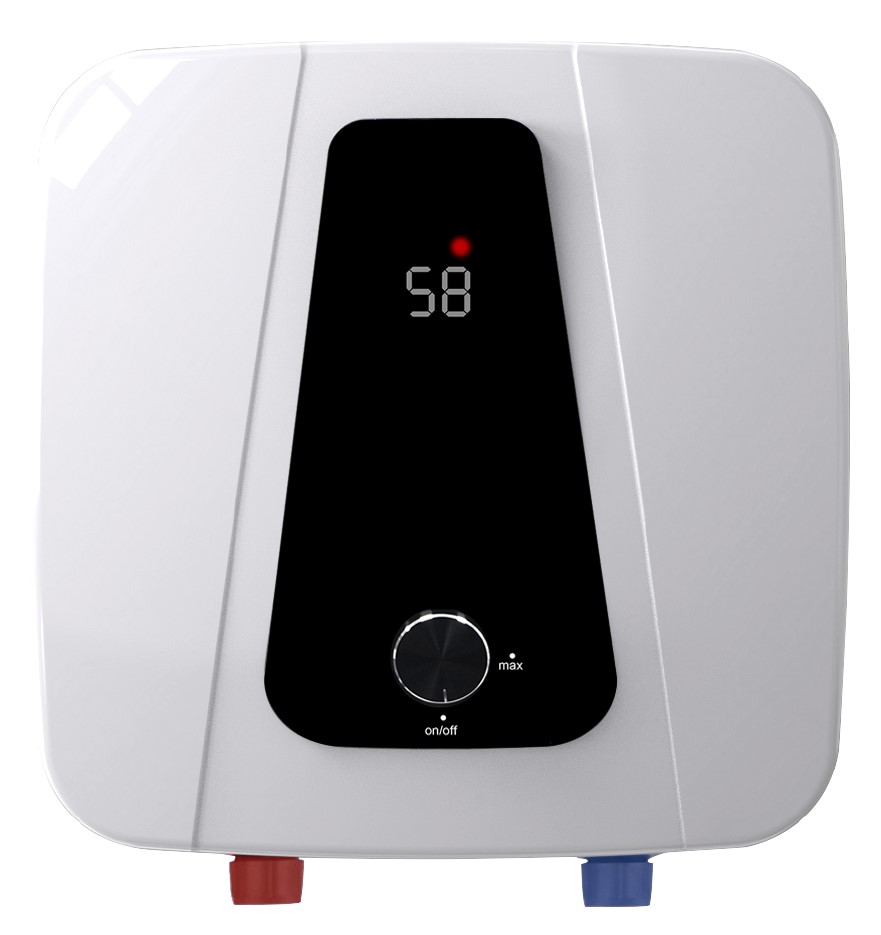

Elektrický vodní ohřívač Floryda, 6L, dolní připojení

Detailní popis produktu

Tento kompaktní elektrický vodní ohřívač je ideální pro místní instalace, kde jsou rozvody potrubí nebo elektrické připojení provedeny zespoda. Často se používá v kuchyních, pomocných místnostech, dílnách nebo chodbách, kde je potřeba malý, vyhrazený zásobník teplé vody. Dolní vstup umožňuje integraci do nízkých skříní nebo stávajících systémů montovaných na stěnu, aniž by bylo třeba provádět změny v okolní konstrukci. Jednotka je vhodná pro aplikace jako je jediný kuchyňský kohoutek, chodbická miska nebo dílnický kohoutek. Její kompaktní rozměry (28 x 28 x 29 cm) a nízká hmotnost (5,3 kg) umožňují snadnou instalaci v těsných prostorech. 6L nádrž poskytuje dostatečnou kapacitu pro krátkodobé použití, rychlý ohřev zajišťuje 2000 W topný prvek.

Floryda 6L je navržena pro použití v domácích a lehkých komerčních systémech, kde je potřeba vyhrazený zásobník teplé vody na jednom místě. Často se instaluje spolu se standardními potrubními systémy a lze ji integrovat do nových nebo stávajících instalací. Jednotka je vhodná pro použití se standardními 230V elektrickými zdroji a kompatibilní se standardními rozsahy vodního tlaku. IPX4 klasifikace zajišťuje ochranu proti stříkající vodě, což ji činí vhodnou pro použití v oblastech s potenciálním vystavením vodě.

Technické parametry

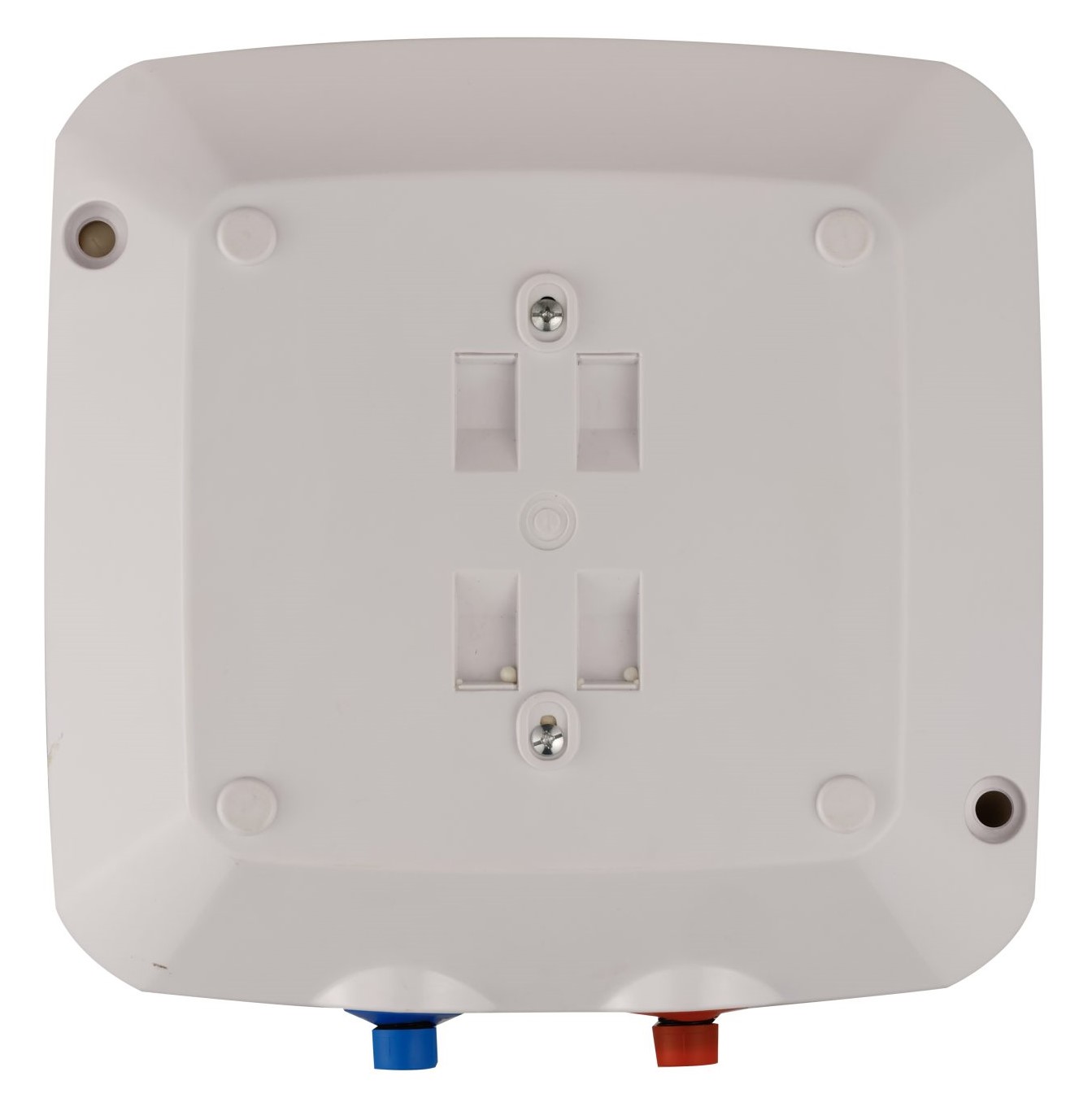

Instalace a připojení

Instalace by měla být provedena kvalifikovaným odborníkem v souladu s místními potrubními a elektrickými předpisy. Jednotka vyžaduje standardní elektrický zdroj 230V-50Hz a vyhrazenou výkonovou oblast s vhodnou ochranou. Dolní vstup vyžaduje, aby byly vstupní a výstupní připojení provedeny na spodní části jednotky. Standardní rozměry připojení jsou typicky 1/2 palce pro vodní rozvody. Instalatér by měl ověřit, že vstupní vodní tlak nepřesahuje maximální pracovní tlak 6 bar; pokud ano, měl by být nainstalován redukční ventil.

Běžné chyby při instalaci zahrnují nesprávné elektrické zapojení, neinstalaci redukčního ventilu, kdy je to potřeba, a nesprávné montážní řešení. Jednotka by měla být pevně upevněna, aby se zabránilo pohybu a vibracím. Termální vypínač při 93 °C zajišťuje ochranu proti přehřátí, ale instalatér by měl zajistit, že elektrická oblast je správně dimenzovaná pro zatížení 2000 W. Vzduchový ventil (0,6 MPa) by měl být ověřen pro správnou instalaci a přístupnost pro kontrolu.

Kompatibilita a příslušenství

Floryda 6L je kompatibilní se standardními domácími potrubními systémy a lze ji integrovat do nových nebo stávajících instalací. Je vhodná pro použití se standardními vodními rozvody a elektrickými oblastmi. S jednotkou nejsou zahrnuta žádná příslušenství, ale může být potřeba redukční ventil, pokud vstupní vodní tlak přesahuje 6 bar. Jednotka nevyžaduje samostatný expanzní nádoba nebo oběhové čerpadlo pro normální provoz. Není kompatibilní se systémy vyžadující vysoké průtoky nebo kontinuální zásobník teplé vody.

Technický popis pro projektanty

Jednotka pracuje tím, že ohřívá vodu v 6L nádrži pomocí 2000 W topného prvku. Teplota je řízena manuálním termostatem (25-75 °C) a termálním vypínačem při 93 °C. Nádrž je vyrobena z kalené oceli s minimální 0,35 mm nátěrem, což zajišťuje odolnost proti korozi a dlouhou životnost. Nádrž je izolována 20 mm polyurethanem, aby se minimalizovalo tepelné ztráty a zlepšila energetická účinnost. Magnesium anoda (ø15 x 135 mm) pomáhá chránit nádrž před vnitřní korozi prostřednictvím obětovací oxidace.

Při integraci jednotky do systému by projektanti měli zohlednit požadovaný průtok a čas potřebný k ohřevu vody. 6L kapacita je vhodná pro aplikace, kde je potřeba malý objem teplé vody rychle. Jednotka není vhodná pro aplikace s vysokým průtokem, jako jsou sprchové koupelny nebo vanové koupelny. IPX4 klasifikace umožňuje instalaci v oblastech s potenciálním vystavením vodě, ale neměla by být použita v plně ponořených nebo vysokovlhkých prostředích. Jednotka by měla být nainstalována v místě, které umožňuje snadný přístup k vzduchovému ventilu a elektrickým připojením.

Údržba a provoz

Pravidelná údržba není potřeba pro normální provoz, ale vzduchový ventil by měl být pravidelně kontrolován, aby byl funkční. Magnesium anoda by měla být vyměněna, když je výrazně korozi, obvykle po několika letech používání. Termální vypínač a termostat by měly být kontrolovány, pokud jednotka nepřestává ohřívat vodu nebo pokud je teplota nesprávná. Jednotka by měla být odpojena od elektrického zdroje před jakoukoliv údržbou.

Při provozu by měla být jednotka sledována na příznaky přehřátí, neobvyklého hluku nebo tlakových kolísání. Vzduchový ventil by měl být pravidelně testován, aby se zajistilo, že se správně otevírá a zavírá. Pokud jednotka není používána po dlouhou dobu, měla by být vyčerpána a vyčištěna, aby se zabránilo usazování usazenin. Jednotka by neměla být provozována s prázdnou nádrží, protože to může poškodit topný prvek.

Nejčastější otázky

Může být Floryda 6L nainstalována do nízké skříně?
Ano, dolní vstup umožňuje instalaci do nízkých skříní nebo systémů montovaných na stěnu, kde jsou rozvody potrubí provedeny zespoda.

Je potřeba redukční ventil pro tuto jednotku?
Pokud vstupní vodní tlak přesahuje 6 bar, měl by být nainstalován redukční ventil, aby se zabránilo poškození jednotky.

Může být jednotka použita pro kontinuální zásobník teplé vody?
Ne, 6L nádrž je vhodná pro krátkodobé použití a nemůže poskytnout kontinuální zásobník teplé vody pro aplikace s vysokým průtokem.

Jaká je funkce magnesium anody?
Magnesium anoda chrání nádrž před vnitřní korozi prostřednictvím obětovací oxidace, což prodlužuje životnost jednotky.
