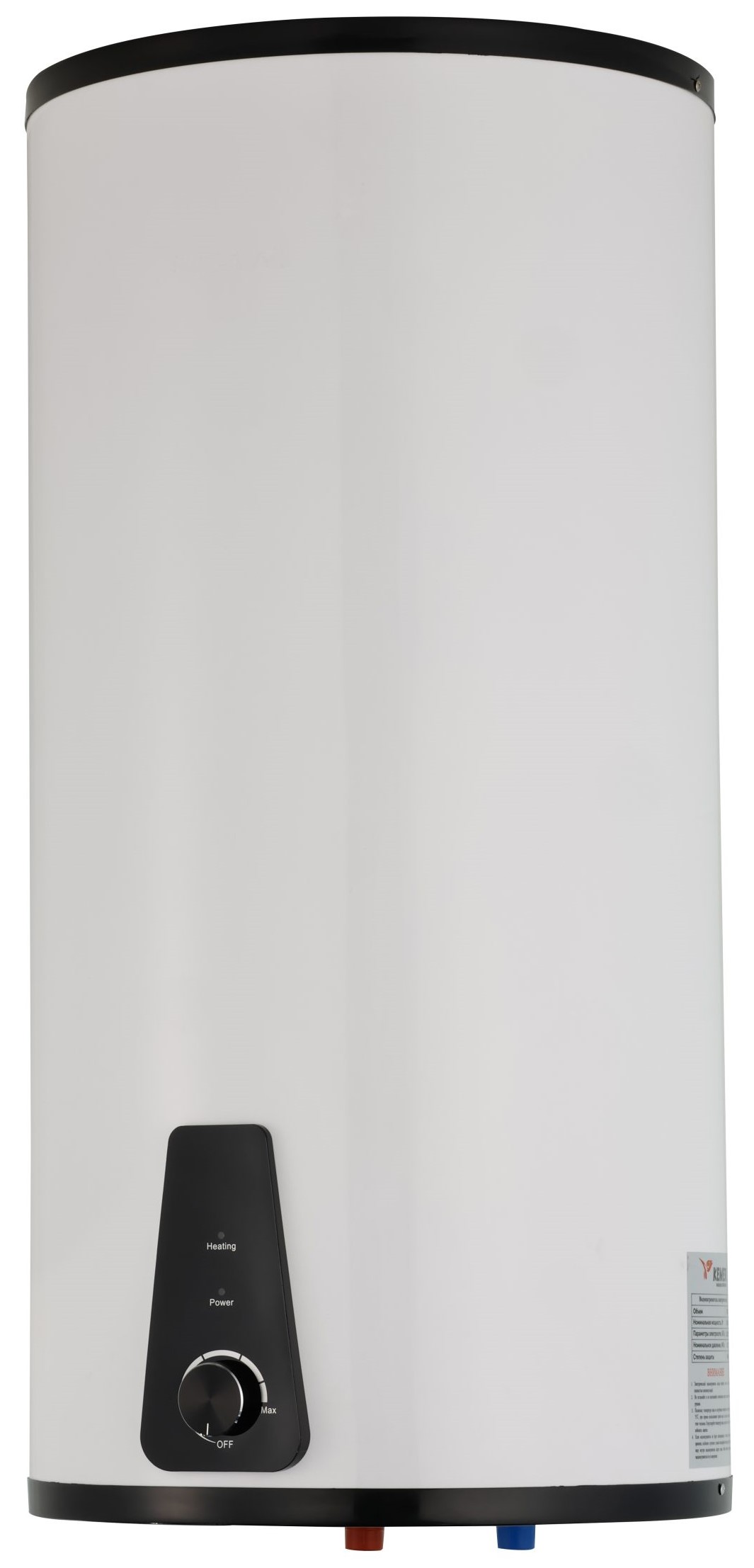

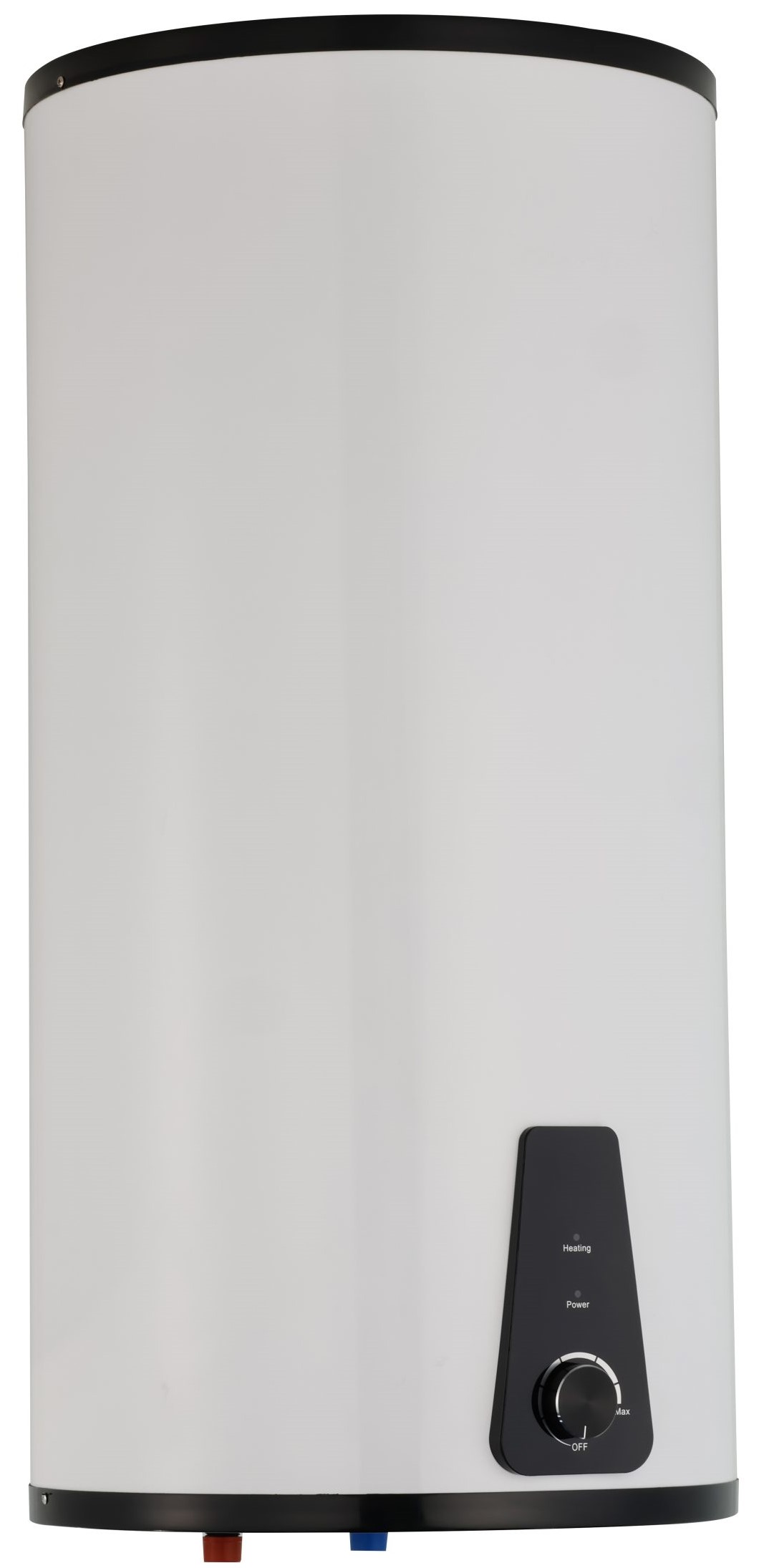

Elektrický ohřívač vody Milano, 40L, dolní připojení

Detailní popis produktu

Elektrické ohřívače vody jsou základní komponenty v bytových a malých komerčních instalatérských systémech, zejména v místech, kde je požadováno kompaktní řešení a vertikální montáž. Řada Hydroland Milano se často instaluje do užitkových místností, servisních chodebek a polopených zón, kde je místo omezené. Tyto jednotky zajišťují dodávku teplé vody na požádání pro jednotlivé aplikace, jako jsou umývadla, sprchové koupelny a malé kuchyně. Instalatéři obvykle integrují tyto jednotky do studených vodovodních linek s přímým elektrickým napájením, zajišťují vhodnou izolaci a tepelné řízení, aby udrželi účinnost a bezpečnost.

Model OW.MIL.D40 je navržen pro vertikální montáž s dolním připojením, což umožňuje jednoduchou instalaci v uzavřených prostorech. Je vhodný pro použití v systémech s nízkým tlakem a lze jej integrovat do stávajících instalatérských rozvodů s minimálními úpravami. Kompaktní rozměry a lehké konstrukce z něj dělají ideální řešení pro rekonstrukce i nové stavby, kde je preferována montáž na stěnu. Nerezový topný prvek a anodizovaný magnéziový anod je zajišťuje dlouhodobou odolnost a odolnost proti korozi v oblastech s tvrdou vodou.

Technické parametry

Značka	Hydroland
Série	Milano
Kód modelu	OW.MIL.D40
Kapacita	40 l
Typ připojení	Dolní
Rozměry	34 x 34 x 75 cm
Netová hmotnost	13,2 kg
Výkon	2000 W, 230V-50Hz
Stupeň účinnosti	B
Stupeň ochrany	IPX4
Maximální pracovní tlak	6 bar
Magnéziový anod	ø20 x 200 mm
EAN	5903887100915
Kód	OW.MIL.D40
Značka	Hydroland

Technické parametry uvedené výše definují provozní limity a požadavky na správné rozměření a výběr. Jmenovitá kapacita 40 litrů zajišťuje dostatečný zásobník pro střední zátěž. Maximální pracovní tlak 6 bar znamená, že jednotka je kompatibilní se standardními domácími a komerčními systémy s nízkým tlakem. Stupeň ochrany IPX4 potvrzuje vhodnost pro prostředí s občasným stříkáním, ale ne pro plně mokré oblasti. Spotřeba výkonu 2000W určuje rychlost ohřevu vody a měla by být zohledněna při posuzování požadavků na elektrickou zátěž.

Instalace a připojení

Hydroland Milano OW.MIL.D40 vyžaduje vertikální montáž s dolním přívodem a odtokem. Připojovací porty jsou závitové pro standardní instalatérské adaptéry. Instalatéři by měli zajistit, že jednotka je pevně upevněna na stabilní plochu nebo na stěnový hák, aby se zabránilo pohybu během provozu. Přívodní a odtokové porty jsou rozměrově navrženy pro standardní průměry potrubí a musí být připojeny ke studené vodovodní lince s vlastním jisticím automatickým vypínačem. Je nutné nainstalovat pojistný ventil výše v systému, aby se řídil nadměrný tlak a zabránilo se poškození vnitřního nádrže.

Před připojením jednotky k elektrické síti musí instalatér ověřit, že nádrž je plně naplněna vodou, aby se zabránilo suchému běhu. Napájecí kabel má délku 150 cm a končí evropským zástrčkem, který vyžaduje kompatibilní zásuvku. Termostat umožňuje ruční nastavení teploty mezi 25°C a 75°C, s automatickým vypnutím při 93°C, aby se zabránilo přehřátí. Instalace by měla zahrnovat ochranné uzemnění a vlastní jisticí pojistku s výkonem odpovídajícím spotřebě jednotky. Běžné chyby zahrnují nesprávnou orientaci, nedostatečné upevnění jednotky a vynechání pojistného ventilu.

Kompatibilita a příslušenství

OW.MIL.D40 je kompatibilní se standardními instalatérskými systémy používajícími měděné nebo plastové potrubí. Je navržen pro integraci do systémů s nízkým tlakem a nepožaduje dodatečné čerpadlo, pokud je tlak vodovodu nižší než 0,6 MPa. Jednotka je vhodná pro použití s termostatickými směšovacími ventily pro regulaci výstupní teploty. Příslušenství, jako jsou montážní háky, pojistné ventily a elektrické rozvaděče, mohou být objednány zvlášť. Magnéziový anod musí být pravidelně vyměňován, aby se udržovala integrita vnitřní nádrže a prodloužila životnost jednotky.

Technický pozadí pro projektanty

Hydroland Milano OW.MIL.D40 pracuje tak, že převádí elektrickou energii na teplo prostřednictvím nerezového topného prvku. Vnitřní nádrž je vyrobena z kovové oceli s minimální tloušťkou stěny 1,8 mm, což zajišťuje konstrukční sílu a tepelnou izolaci. Nádrž je pokryta sklovitou vrstvou alespoň 0,35 mm, která zabrání korozi a zajišťuje hladký vnitřní povrch. Izolační vrstva se skládá z polyuretanové pěny s tloušťkou 20 mm, která snižuje tepelné ztráty a zvyšuje energetickou účinnost. Jednotka se integruje do systému prostřednictvím dolního přívodu a odtoku, což umožňuje kompaktní instalaci v uzavřených prostorech. Anodizovaný magnéziový tyč zneškodňuje kyslou vodu a zabrání tvorbě vodního kamene, což prodlužuje životnost nádrže.

Projektanti by měli zohlednit maximální pracovní tlak jednotky a zajistit, že systém zahrnuje zařízení pro omezení tlaku. Elektrická zátěž 2000W musí být zahrnuta do elektrického rozvaděče budovy. Stupeň ochrany IPX4 umožňuje instalaci v oblastech s omezeným vystavením vodě, ale ne v plně uzavřených mokrých zónách. Tepelná účinnost jednotky je ovlivněna okolní teplotou a kvalitou izolace, což z ní dělá vhodné řešení pro vnitřní instalace s stabilními podmínkami.

Služba a provoz

Pravidelná údržba je nezbytná pro zajištění dlouhodobého výkonu Hydroland Milano OW.MIL.D40. Magnéziový anod by měl být pravidelně kontrolován a vyměňován podle doporučení výrobce, aby se zabránilo vnitřní korozi. Pojistný ventil musí být každý týden otestován ručním uvolněním malého množství vody, aby se potvrdila správná funkce. V případě úniku nebo poruchy musí být jednotka okamžitě odpojena od elektrické sítě, aby se zabránilo dalšímu poškození. Termostat a kontrolky poskytují vizuální zpětnou vazbu o stavu ohřevu, což umožňuje uživatelům sledovat provoz.

Během období nečinnosti by měla být jednotka odpojena od elektrické sítě, aby se snížila spotřeba energie a zabránilo se nepotřebnému opotřebení. Nádrž by měla být vždy plně naplněna vodou, aby se zabránilo suchému běhu a potenciálnímu poškození topného prvku. Pokud je jednotka nainstalována v prostředí s vysokou vlhkostí, doporučuje se pravidelná kontrola obalu a elektrických připojení, aby se zabránilo problémům způsobeným kondenzací. Životnost jednotky je ovlivněna tvrdostí vody, stabilitou elektrické sítě a pravidelnou údržbou.

Nejčastější otázky

Může být Hydroland Milano OW.MIL.D40 nainstalován v mokré místnosti?
Ne, IPX4 stupeň ochrany znamená, že je vhodný pro oblasti s občasným stříkáním, ale ne pro plně uzavřené mokré zóny, jako jsou koupelny nebo sprchové koupelny.

Je jednotka kompatibilní s termostatickým směšovacím ventilem?
Ano, výstupní teplotu lze regulovat pomocí termostatického směšovacího ventilu, aby se zabránilo popálení a zajistilo bezpečné provozování.

Co se má udělat, pokud pojistný ventil netěsní?
Pokud pojistný ventil netěsní, jednotka by měla být vypnuta a prozkoumána na přítomnost zácp nebo poškození. Ventil musí být vyměněn, pokud se nesprávně uzavře.

Kolikrát se má magnéziový anod vyměňovat?
Anod by měl být pravidelně kontrolován a vyměňován podle pokynů výrobce, obvykle každých několik let v závislosti na kvalitě vody a zátěži.

Dokumenty ke stažení

• Elektrické ohřívače vody (PDF)
