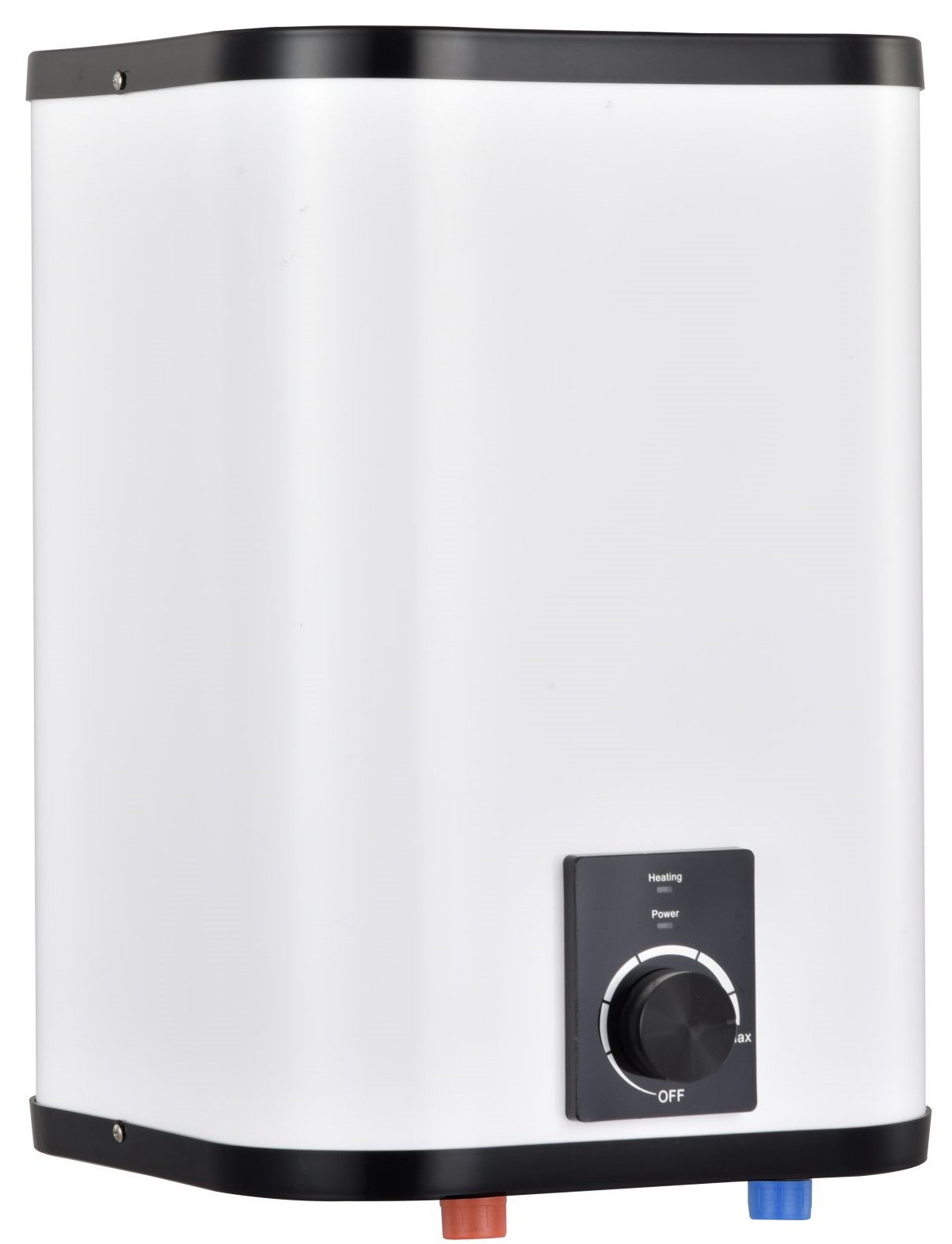

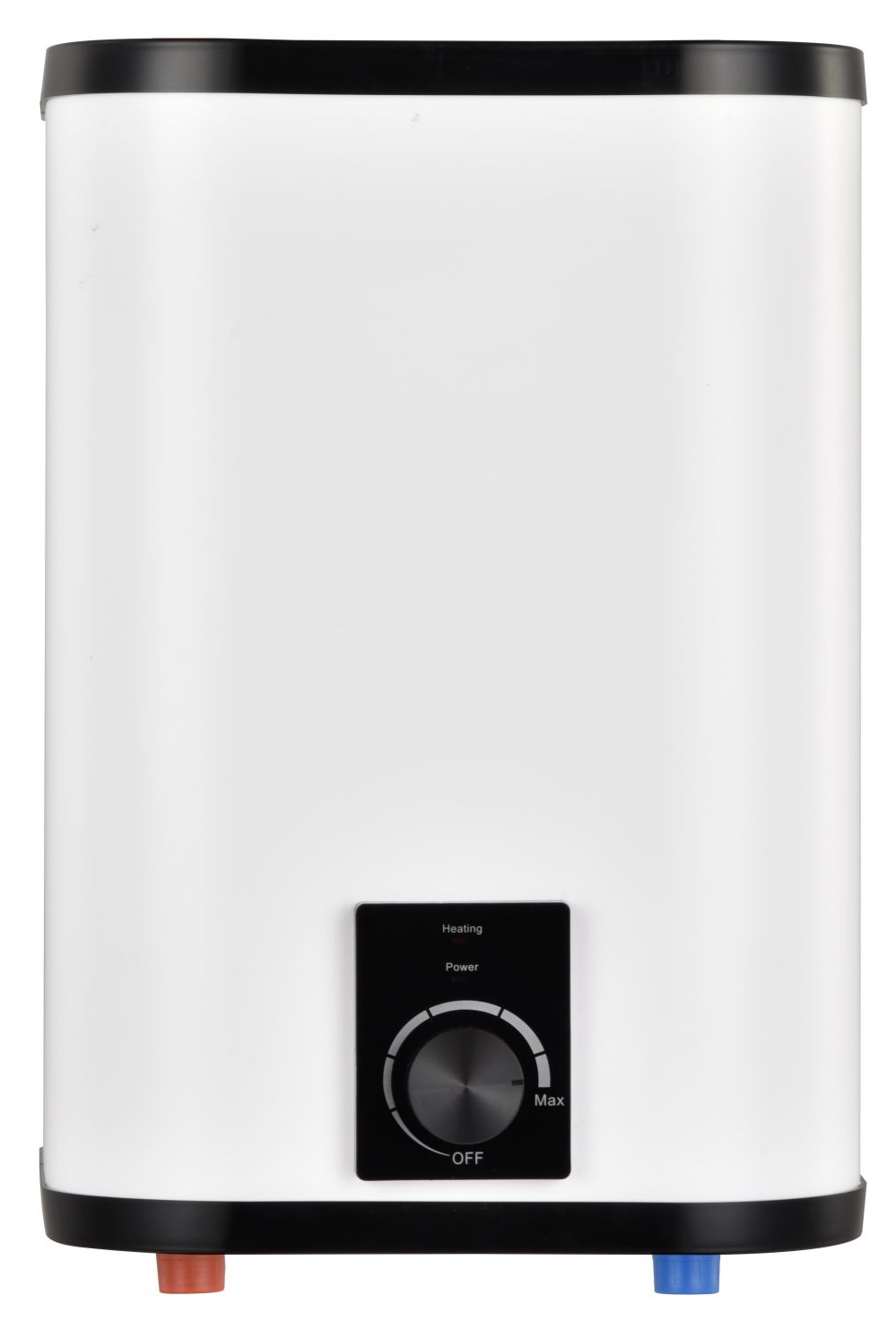

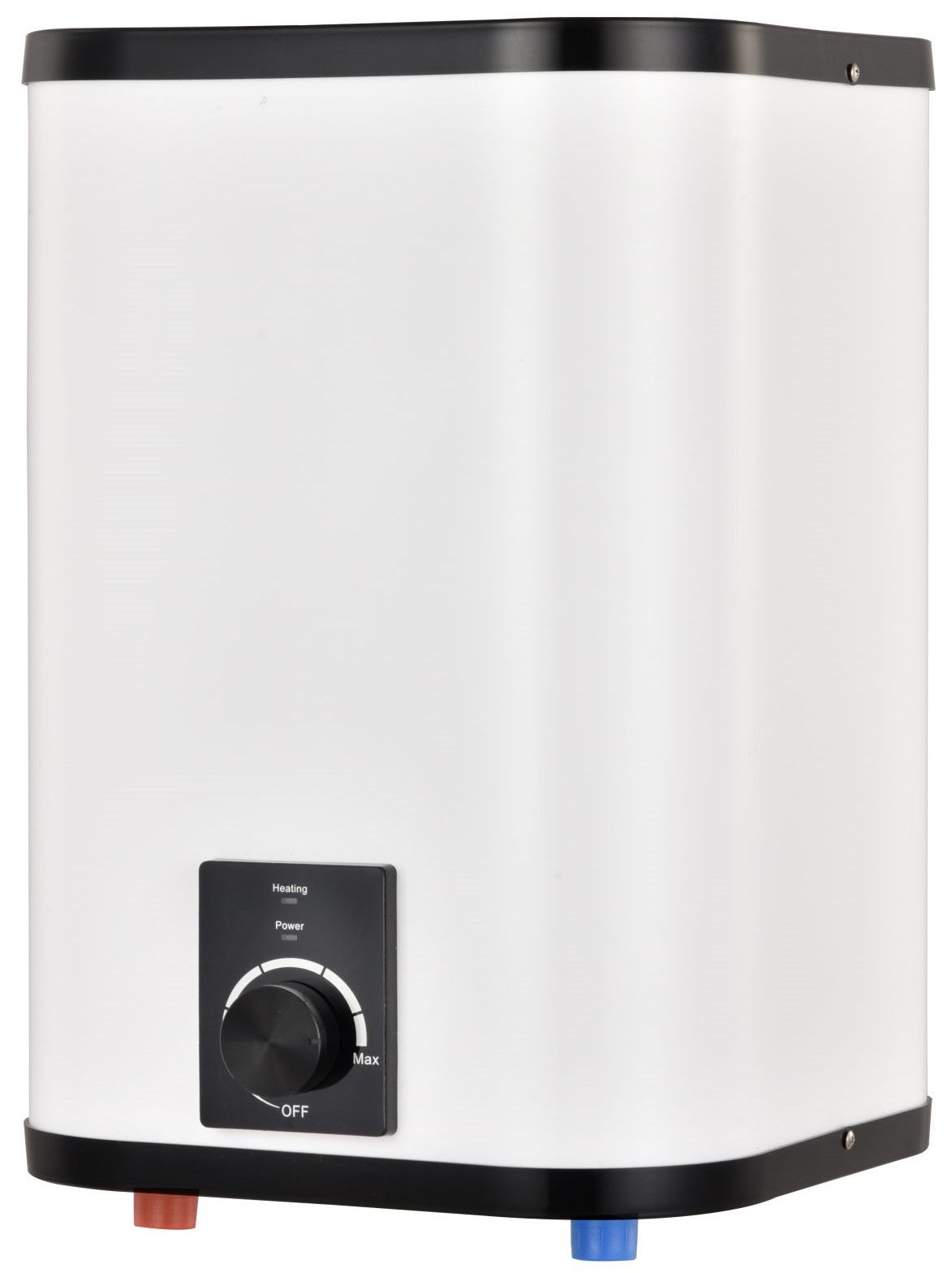

Elektrický ohřívač vody Napoli, 6L, dolní připojení

Detailní popis produktu

Elektrické ohřívače vody jsou základní komponenty moderních potrubních systémů, které poskytují horkou vodu na požádání pro kohoutky, sprchové koupelny a jiné armatury. Řada Hydroland Napoli je navržena pro svislé montáž s dolním připojením, což z ní činí vhodnou pro úzké prostory, jako jsou pod kuchyňské linky nebo v pracovně-údržbě. Tyto jednotky se často používají v bytových domcích, malých firmách a pobočkách, kde je potřeba okamžitého přístupu k horké vodě. Kompaktní rozměry (27 x 27 x 28 cm) a nízká hmotnost (4,3 kg) z tohoto modelu zvláště vhodný pro instalace, kde jsou prostor a hmotnost omezeními. IPX4 klasifikace zajišťuje ochranu proti stříkající vodě, což z ní činí vhodnou pro použití v oblastech se střední expozicí vlhkosti.

Při integraci této jednotky do systému je důležité zvážit stávající potrubní rozvrh a požadovaný průtok. Dolní připojení umožňuje jednoduchou integraci do standardních potrubních systémů. Výkon 2000W zajišťuje rychlé ohřev, což je ideální pro aplikace, kde jsou potřeba jen malé objemy horké vody. Vnitřní nádrž je vyrobena z chladně tříděné oceli s tloušťkou stěny 1,8 mm a glazovaným povlakem s minimální tloušťkou 0,35 mm, což zajišťuje odolnost a odolnost proti korozi. Topný prvek z nerezové oceli SS840 zajišťuje efektivní přenos tepla a dlouhodobou spolehlivost.

Technické parametry

Technické parametry Hydroland Napoli OW.NAP.D6 jsou základní pro správné rozměření a výběr. Kapacita 6L je vhodná pro aplikace vyžadující krátké dávky horké vody, jako je mytí rukou nebo malé kuchyňské spotřebiče. Klasifikace IPX4 znamená, že jednotka je vhodná pro použití v oblastech s omezenou expozicí vodě, jako jsou pracovně-údržby nebo instalace pod kuchyňskou linkou. Výkon 2000W zajišťuje rychlé ohřev, zatímco maximální pracovní tlak 6 bar je kompatibilní se standardními domácími vodovodními systémy. Dolní připojení zjednodušuje instalaci a snižuje potřebu dalších přípojek.

Instalace a připojení

Instalace Hydroland Napoli OW.NAP.D6 vyžaduje svislou orientaci s dolním připojením směrem dolů. Jednotka musí být plně naplněna vodou před zapnutím, aby se zabránilo poškození topného prvku. Napájení 230V-50Hz musí být připojeno přes kabel o délce 150 cm s evropským zástrčkou. Instalace by měla být provedena v místě s dostatečným větráním a přístupem pro údržbu. Magnéziový anod (ø15 x 135 mm) by měl být nainstalován, aby se ochránila vnitřní nádrž před korozi. Bezpečnostní ventil (0,6 MPa) musí být pravidelně kontrolován, aby byl zajištěn správný provoz. Běžné chyby instalace zahrnují nesprávnou orientaci, neinstalaci anodu a zanedbání kontroly funkce bezpečnostního ventilu.

Kompatibilita a příslušenství

Hydroland Napoli OW.NAP.D6 je kompatibilní se standardními potrubními systémy a může být integrován s termostatickými směšovacími ventily pro regulaci teploty. Další příslušenství, jako jsou montážní závěsy, izolační ventily a redukční ventily, mohou být potřeba v závislosti na instalaci. Jednotka je součástí série Napoli, která zahrnuje modely s kapacitou od 6L do 20L. Větší modely, jako jsou OW.NAP.D10, OW.NAP.D15 a OW.NAP.D20, jsou k dispozici pro aplikace vyžadující vyšší objemy horké vody. Tyto modely sdílejí stejný návrh a princip instalace, ale liší se v kapacitě a rozměrech.

Technický pozadí pro projektanty

Hydroland Napoli OW.NAP.D6 pracuje tím, že ohřívá vodu uloženou v izolované nádrži. Topný prvek je vyroben z nerezové oceli SS840, která poskytuje efektivní přenos tepla a odolnost proti usazeninám. Nádrž je vyrobena z chladně tříděné oceli s glazovaným povlakem, aby se zabránilo korozi. Izolace z polyuretanu o tloušťce 20 mm minimalizuje ztráty tepla a snižuje spotřebu energie. Termostat umožňuje regulaci teploty mezi 25°C a 75°C, s tepelným vypínačem při 93°C ± 3°C, aby se zabránilo přehřátí. Jednotka je navržena pro integraci do standardních potrubních systémů a může být použita společně s jinými komponenty, jako jsou redukční ventily a termostatické směšovací ventily. Doba životnosti jednotky je ovlivněna faktory, jako je kvalita vody, frekvence použití a údržba anodu a bezpečnostního ventilu.

Údržba a provoz

Pravidelná údržba je základní pro zajištění dlouhodobého výkonu Hydroland Napoli OW.NAP.D6. Magnéziový anod by měl být pravidelně vyměňován, aby se zabránilo korozi vnitřní nádrže. Bezpečnostní ventil musí být kontrolován týdně, aby byl zajištěn správný provoz. Jednotka by měla být odpojena od napájení, pokud se má používat po dlouhou dobu. V případě úniku musí být napájení okamžitě odpojeno, aby se zabránilo elektrickému nebezpečí. Jednotka by měla být prohlédnuta na známky opotřebení nebo poškození, zejména kolem připojovacích míst a izolace. Termostat a topný prvek by měly být kontrolovány na správný provoz a jakékoliv závady by měly být okamžitě odstraněny.

Nejčastější otázky

Může být Hydroland Napoli OW.NAP.D6 nainstalován vodorovně?
Ne, jednotka musí být nainstalována svisle s dolním připojením směrem dolů, aby byl zajištěn správný provoz a zabránilo se poškození vnitřních komponent.

Je třeba nainstalovat redukční ventil s Hydroland Napoli OW.NAP.D6?
Redukční ventil není potřeba, pokud je vstupní tlak vody v rámci maximálního pracovního tlaku 6 bar jednotky. V oblastech s vysokým vodním tlakem však může být doporučen, aby se ochránila jednotka před nadměrným namáháním.

Může být Hydroland Napoli OW.NAP.D6 použit s termostatickým směšovacím ventilem?
Ano, jednotka může být integrována s termostatickým směšovacím ventilem, aby byl zajištěn ovládaný výstup horké vody a zabránilo se popálení. To je zvláště užitečné v aplikacích, kde je potřeba přesná regulace teploty.

Jaká je funkce magnéziového anodu v Hydroland Napoli OW.NAP.D6?
Magnéziový anod chrání vnitřní nádrž před korozi tím, že přitahuje korozi-indukující prvky ve vodě. Měl by být pravidelně vyměňován, aby byla zajištěna integrita nádrže a prodloužena doba životnosti jednotky.

Dokumenty ke stažení

• Elektrické ohřívače vody (PDF)
