ELÍZ EURO 200 D1 | ELZ_3352

Detailní popis produktu

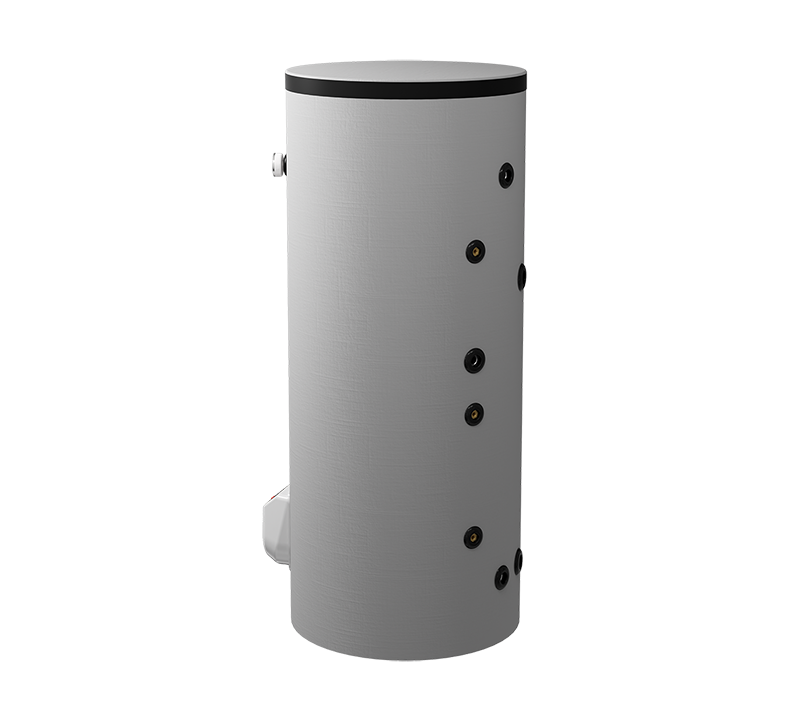

ELIZ EURO 200 D1 je samostatně stojící ohřívač vody určený pro využití v otopných soustavách, které zahrnují tepelná čerpadla, solární systémy nebo jiné externí zdroje tepla. Často se instaluje v bytových i komerčních budovách, kde je potřeba spolehlivé a efektivní dodávky teplé vody spolu s otopnou soustavou s tepelným čerpadlem. Jednotka je určena pro vnitřní instalaci do strojoven nebo užitkových prostor, kde je místo pro rozměr 670 x 1215 mm. Ohřívač je připojen k tepelnému čerpadlu přes výměník tepla a k elektrické síti pro pomocné topení. Je vhodný pro systémy vyžadující primární i sekundární způsob vytápění, s možností přepínání mezi tepelným čerpadlem a elektrickým topením dle potřeby.

Typické aplikace zahrnují otopné soustavy s tepelnými čerpadly, kde ohřívač slouží jako vyrovnávací a akumulační nádrž. Ohřívač se používá také v systémech se solárními kolektory nebo lokálními kotli, kde je výměník tepla připojen k externímu zdroji tepla. Jednotka je navržena pro systémy s nominálním tlakem až 8 bar a kompatibilní s běžnými potrubními přípojkami. Montéristé by měli zajistit, že elektrické napájení splňuje požadavek 230 V, 16 A a že místo instalace je suché a dobře větrané.

Technické parametry

typ	EURO 200 D1
výkon	3000 W
napětí	230 V
proud	16 A
elektrická ochrana	IP 21
maximální tlak nádrže	8 bar
napojení vody	3/4 palce
čas ohřátí vody z 12 na 65 °C	4,16 hodiny
tepelné ztráty	0,048 kWh/24h
napojení výměníku tepla	1 palec
plocha výměníku tepla S1	2,07 m²
výkon výměníku tepla S1	36 kW
oběh	ano
volně stojící	ano
pojistný ventil	ano
hmotnost	95 kg
rozměry produktu	670 x 1215 mm
záruka na nádrž	5 let
záruka na produkt	2 roky
EAN	3800035722932
Kód	ELZ_3352
Značka	ELIZ

Technické parametry ELIZ EURO 200 D1 jsou důležité pro správné rozměření a integraci systému. Elektrické topné těleso o výkonu 3 kW umožňuje rychlé ohřátí vody z 12 na 65 °C za cca 4,16 hodiny. Výměník tepla má plochu 2,07 m² a tepelný výkon 36 kW, což jej činí vhodným pro integraci s tepelnými čerpadly. Ohřívač je schopen pracovat při maximálním provozním tlaku 8 bar a je chráněn proti elektrickým nebezpečím IP 21. Tyto parametry jsou klíčové pro určení kompatibility s tepelným čerpadlem a pro zajištění bezpečného a efektivního provozu.

Instalace a připojení

Instalace ELIZ EURO 200 D1 vyžaduje rovnou a stabilní podlahu kvůli hmotnosti 95 kg. Jednotka je připojena k vodovodnímu napájení přes 3/4 palce závitové přípojky a k tepelnému čerpadlu přes 1 palec potrubní přípojku. Výměník tepla musí být připojen k externímu zdroji tepla přes určené porty. Elektrické připojení se provádí přes 230 V, 16 A napájení a ohřívač musí být uzemněn podle místních elektrotechnických norem. Jako součást jednotky jsou zahrnuty pojistný ventil a uzavírací ventil, takže pro odlehčení tlaku není potřeba žádné další komponenty. Během instalace je důležité zajistit, že vodní přípojky jsou správně utěsněny a že elektrické napájení je správně zapojeno, aby se zabránilo zkratu. Běžnou chybou je špatná orientace výměníku tepla, což může snížit účinnost. Ohřívač by měl být instalován v místě, které umožňuje snadný přístup k ovládacímu panelu a bezpečnostním zařízením.

Kompatibilita a příslušenství

ELIZ EURO 200 D1 je kompatibilní s širokou škálou systémů s tepelným čerpadlem, kotle a solárními kolektory. Je navržen k provozu s externími zdroji tepla, které lze připojit k výměníku tepla. Pro základní provoz není potřeba žádné další příslušenství, protože jednotka obsahuje pojistný ventil, uzavírací ventil a elektrické ochranné zařízení. Pro integraci s systémem s tepelným čerpadlem musí montér zajistit, že tepelné čerpadlo je rozměřeno podle tepelné kapacity výměníku tepla. Ohřívač je kompatibilní s ovládacími systémy, které používají teplotní senzory připojené k určeným portům. Pro provoz není potřeba žádné související produkty, protože jednotka je samočinná a obsahuje všechny potřebné komponenty pro bezpečný a efektivní provoz.

Technický pozadí pro projektanty

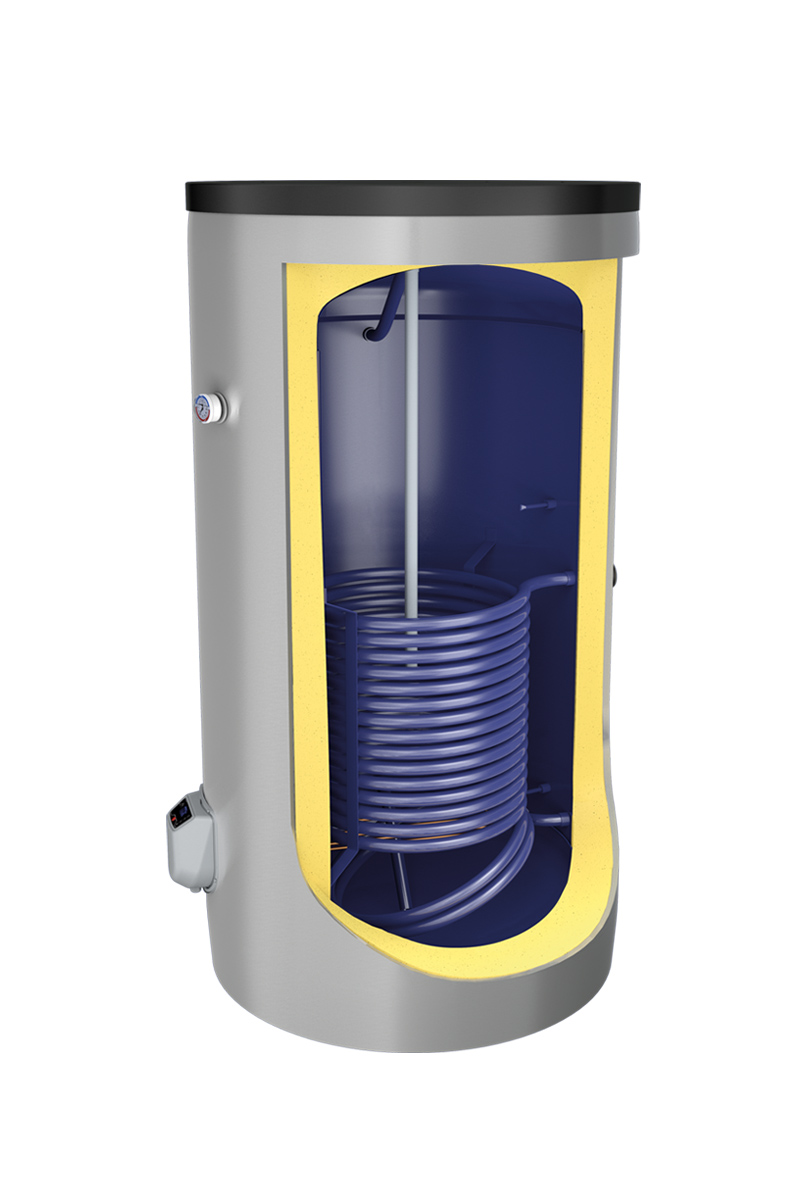

ELIZ EURO 200 D1 pracuje kombinací tepla z externího zdroje s elektrickým topným tělesem. Výměník tepla přenáší tepelnou energii z tepelného čerpadla nebo jiného zdroje do vody v nádrži. Elektrické topné těleso poskytuje pomocné topení, když je externí zdroj nedostatečný nebo nedostupný. Nádrž je vyrobena z kvalitní oceli a je chráněna slizem bohatým na zirkon, který snižuje korozi a prodlužuje životnost jednotky. Dvojité anodové ochranné systémy, které zahrnují dva magnéziové anody, dále chrání nádrž před korozi. Ohřívač je navržen k integraci do systémů s tepelným čerpadlem, kde je výměník tepla připojen k výstupu tepelného čerpadla. Tepelná účinnost systému je ovlivněna velikostí a kapacitou tepelného čerpadla, izolací nádrže a ovládacím systémem pro řízení topného procesu. 85 mm silná polyuretanová izolace zajišťuje nízké tepelné ztráty a snižuje spotřebu energie.

Servis a provoz

Pravidelný servis ELIZ EURO 200 D1 zahrnuje kontrolu anodových tyčí na známky opotřebení a případné jejich výměny. Anody by měly být kontrolovány každých 2–3 roky v závislosti na tvrdosti vody a využití. Elektrická připojení by měla být kontrolována na známky koroze nebo přehřátí a bezpečnostní zařízení, včetně pojistného ventilu a termostatu, by měla být pravidelně testována. Ohřívač je navržen pro dlouhodobý provoz s minimálním servisem a není potřeba žádných konkrétních servisních intervalů mimo pravidelné kontroly. Nádrž je pokryta 5letou zárukou a celkový produkt je pokryt 2letou zárukou. Během provozu může uživatel sledovat teplotu pomocí vestavěného indikátoru a nastavit termostat na požadovanou hodnotu. Režim EKO lze použít k snížení spotřeby energie během období nízké poptávky.

Nejčastější otázky

Může být ELIZ EURO 200 D1 připojen ke solárnímu systému?
Ano, ohřívač lze připojit ke solárnímu systému přes výměník tepla. Systém musí být rozměřen podle tepelné kapacity výměníku tepla.

Je elektrické topné těleso dostatečné pro rychlé ohřátí?
Elektrické topné těleso o výkonu 3 kW umožňuje rychlé ohřátí vody z 12 na 65 °C za cca 4,16 hodiny, což jej činí vhodným pro systémy s vysokou poptávkou.

Může být ohřívač použit s tepelným čerpadlem a elektrickým topením současně?
Ano, ohřívač lze použít s tepelným čerpadlem a elektrickým topením současně. Ovládací systém umožňuje přepínání mezi oběma zdroji tepla dle potřeby.

Jaký je maximální provozní tlak ohřívače?
Ohřívač je schopen pracovat při maximálním provozním tlaku 8 bar. Je důležité zajistit, že připojený systém nepřekročí tento tlak, aby se zabránilo poškození.
