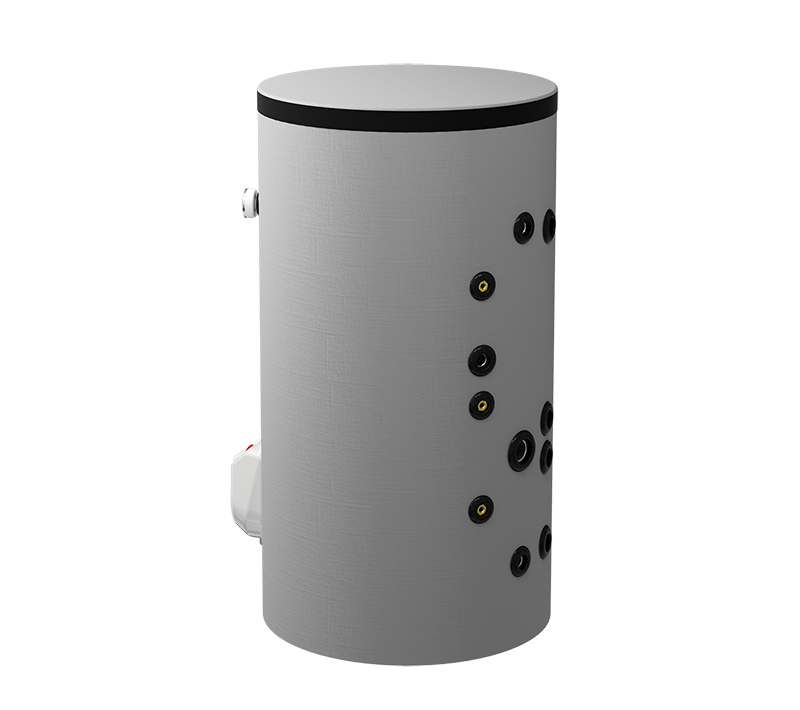

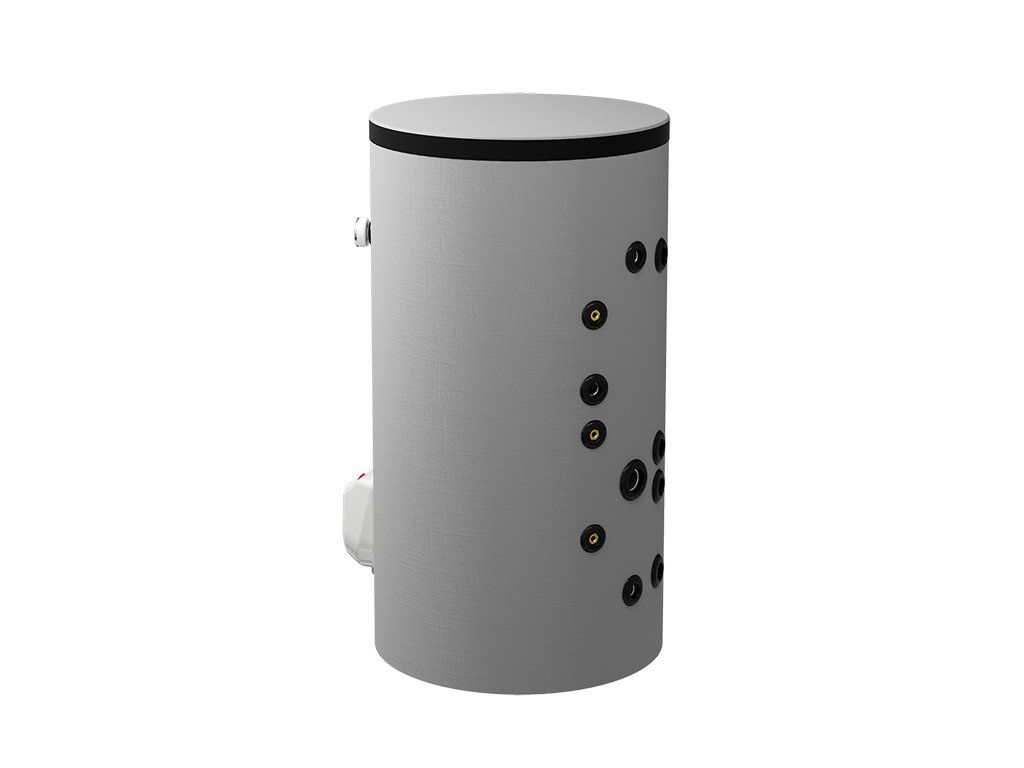

ELÍZ EURO 200 D2

Detailní popis produktu

ELÍZ EURO 200 D2 se běžně používá v bytových i komerčních budovách, kde je potřeba spolehlivý teplotní akumulační topný kotel pro podporu systémů s tepelnými čerpadly nebo jinými obnovitelnými zdroji energie. Často se nachází v systémech, kde jsou potřeba teplá užitková voda a vytápění prostor. Instalatéři pracující s centrálními otopnými soustavami, solární integrací nebo nízkouhlíkovými topnými řešeními najdou tuto jednotku vhodnou díky její schopnosti využívat dva zdroje tepla. Návrh umožňuje bezproblémovou integraci s existující infrastrukturou a podporuje energeticky efektivní provoz moderních otopných soustav.

Teplotní akumulační topné kotle jako ELÍZ EURO 200 D2 jsou zvláště užitečné v instalacích, kde se používají zdroje tepla s proměnlivým výkonem, jako jsou tepelná čerpadla. Poskytují vyrovnávací zásobu tepla, což zajistí stabilní dodávku teplé vody i tehdy, když primární zdroj tepla není aktivní. Dva výměníky tepla umožňují flexibilitu v návrhu systému, což umožňuje využití více zdrojů tepla zároveň nebo postupně podle dostupnosti a požadavků.

Technické parametry

potrubní připojení	1 palec
povrchová plocha výměníku S2	1,63 m²
výkon výměníku S2	42 kW
Hmotnost	98 kg
Kód	ELZ_3355
Značka	ELIZ

Velikost potrubního připojení 1 palec a povrchová plocha výměníku S2 o hodnotě 1,63 m² jsou klíčové pro určení průtoku a účinnosti přenosu tepla. Tyto parametry ovlivňují schopnost systému reagovat na změny zátěže a udržovat konstantní teplotu vody. Výkon výměníku S2 o hodnotě 42 kW ukazuje maximální kapacitu tepelného vstupu, která je zásadní pro dimenzování systému tak, aby splnil požadavky na špičkové zátěže.

Montáž a připojení

Při montáži ELÍZ EURO 200 D2 zkontrolujte, zda jsou 1 palcová potrubní připojení kompatibilní s existujícím potrubím. Použijte vhodné adaptéry a těsnící metody, aby nedocházelo k únikům. Jednotka by měla být umístěna v místě, které umožňuje snadný přístup ke všem výměníkům tepla i elektrickému topnému prvku. Před uvedením do provozu ověřte, že je nádrž vyrovnaná a že jsou všechna připojení pevná. Běžné chyby při montáži zahrnují špatné zarovnání výměníků tepla, nedostatečnou kontrolu integrity vnitřního nátěru nádrže a špatnou izolaci těla nádrže. Vždy sledujte pokyny výrobce pro montáž a elektrické připojení. Přítomnost oběhového připojení uprostřed nádrže vyžaduje pečlivé navedení oběhové smyčky, aby nedocházelo k vzduchovým bublinám a zajištěno bylo efektivní rozdělení tepla.

Kompatibilita a příslušenství

Tento teplotní akumulační topný kotel je kompatibilní s různými zdroji tepla, včetně tepelných čerpadel, lokálních centrálních kotlů a solárních systémů. Při připojení těchto zdrojů zajistěte, že sekundární okruhy jsou správně dimenzovány a izolovány. K dokončení konfigurace systému mohou být potřeba další komponenty, jako jsou expanzní nádoby, pojistné ventily a teplotní senzory. Pro optimální výkon doporučujeme instalatérům použít kvalitní izolační materiály kolem nádrže a potrubí, aby byly minimalizovány ztráty tepla. Může být integrován samostatný řídicí systém s komunikačními funkcemi, který bude řídit provoz topného kotle podle požadavků a dostupnosti energie.

Technický pozadí pro návrháře

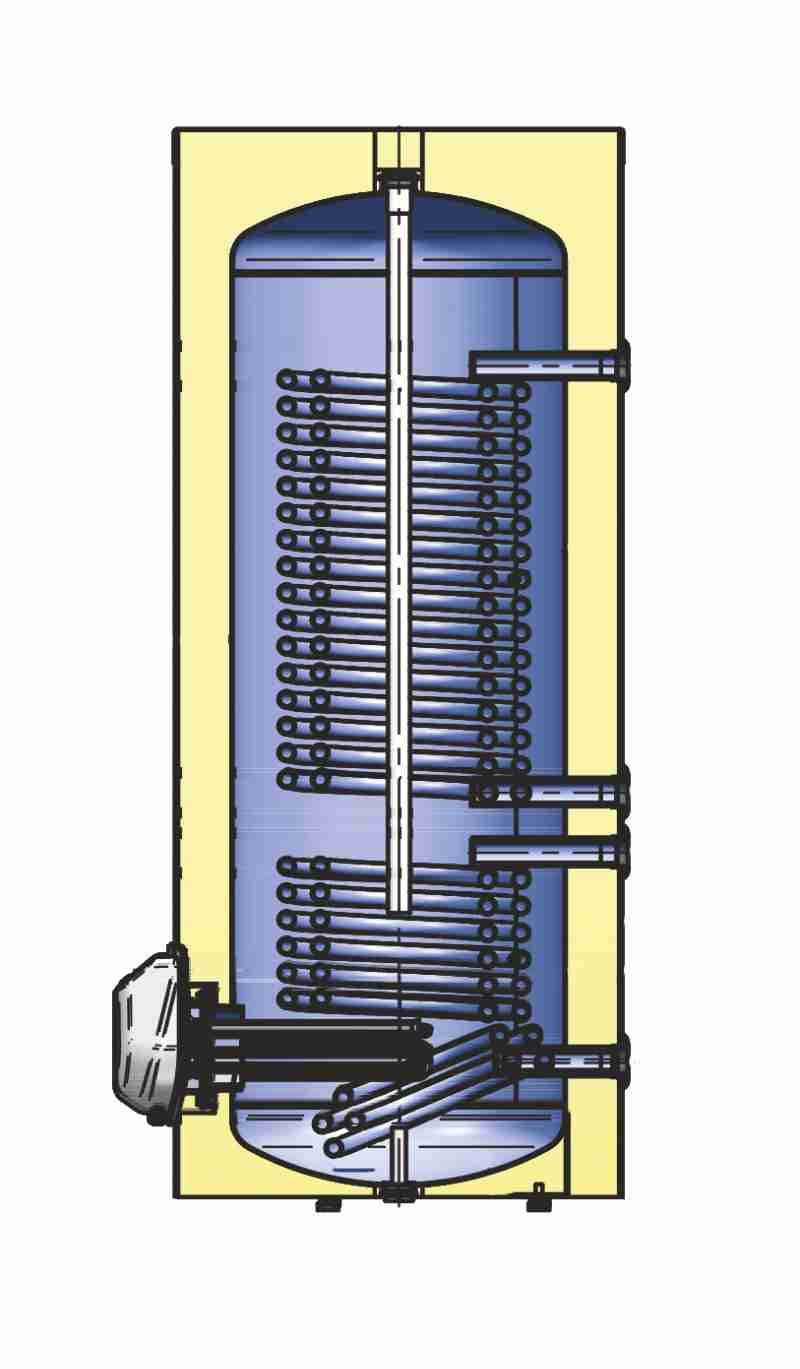

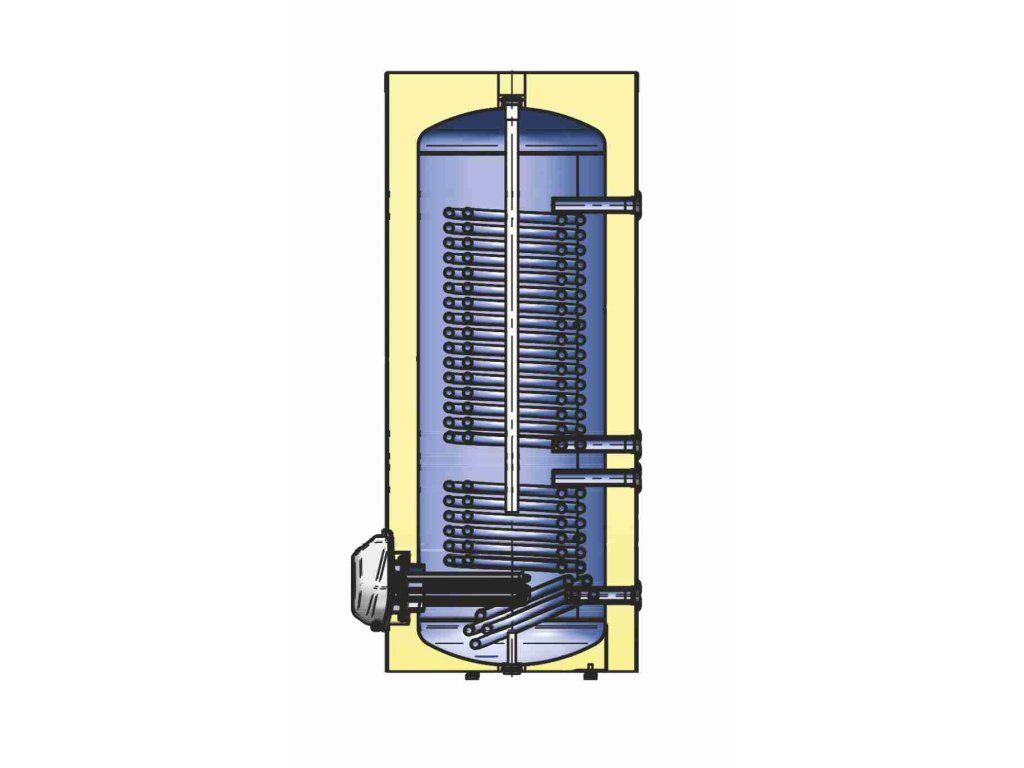

ELÍZ EURO 200 D2 funguje tím, že ukládá teplo do velké izolované nádrže. Nádrž je vyrobena z kvalitní oceli a je natřená zirkóniovým sklem, které odolává korozi. Dva výměníky tepla umožňují současný nebo postupný ohřev z různých zdrojů, což zvyšuje adaptabilitu jednotky na různé konfigurace systému. Elektrický topný prvek je umístěn v dolní části nádrže a poskytuje záložní zdroj tepla, když jsou externí zdroje nedostupné. Termostat reguluje teplotu ukládané vody, aby zůstala v požadovaném rozmezí. Izolace nádrže je vyrobena z vysokoduté polyuretanové pěny o tloušťce 85 mm, což zmenšuje ztráty tepla a zvyšuje energetickou účinnost. Návrháři by měli brát v úvahu tepelnou hmotnost nádrže při výpočtech reakčních časů systému a požadavků na ukládání energie. Integrace dvou výměníků tepla zvyšuje flexibilitu systému, ale vyžaduje pečlivé vyvážení, aby bylo zajištěno rovnoměrné rozdělení tepla a aby nedocházelo ke straticím tepla.

Servis a provoz

Pravidelný servis ELÍZ EURO 200 D2 zahrnuje kontrolu stavu anod, ověření integrity vnitřního nátěru nádrže a kontrolu elektrických připojení na známky opotřebení nebo poškození. Jednotka má šestistupňový bezpečnostní systém, včetně tepelného pojistku a vodotěsného vypínače s indikací, který zajišťuje bezpečný provoz za různých zátěžových podmínek. Během pravidelného servisu zkontrolujte, zda anody fungují správně, a případně je vyměňte. Zkontrolujte pojistný ventil a bezpečnostní výpust pro případ zablokování nebo koroze. Termostat by měl být pravidelně kalibrován, aby byla zajištěna přesná regulace teploty. V popisu nejsou uvedeny konkrétní intervaly servisu, proto se prosím obráťte na technickou dokumentaci výrobce pro detailní plán údržby.

Nejčastější otázky

Může být ELÍZ EURO 200 D2 připojen k tepelnému čerpadlu a kotelu zároveň?
Ano, jednotka je navržena tak, že přijímá dva oddělené zdroje tepla pomocí dvou výměníků tepla. To umožňuje současný nebo postupný provoz podle konfigurace systému a dostupnosti energie.

Je možné ovládat elektrický topný prvek odděleně od výměníků tepla?
Ano, elektrický topný prvek lze ovládat samostatně pomocí termostatu na řídicím panelu. To umožňuje manuální nebo automatický provoz podle požadavků a nastavení systému.

Jak jednotka chrání proti korozi uvnitř nádrže?
Nádrž i výměníky tepla jsou chráněny zirkóniovým sklem a mají dvojitou ochranu anod z magnéziových slitin. Tato kombinace výrazně prodlužuje životnost jednotky tím, že zmenšuje účinky koroze.

Může být ELÍZ EURO 200 D2 použit s solárním systémem?
Ano, jednotka je kompatibilní s solárními systémy. Druhý výměník tepla lze připojit k solárnímu okruhu, což umožňuje využití sluneční energie pro ohřev vody, když je k dispozici.
