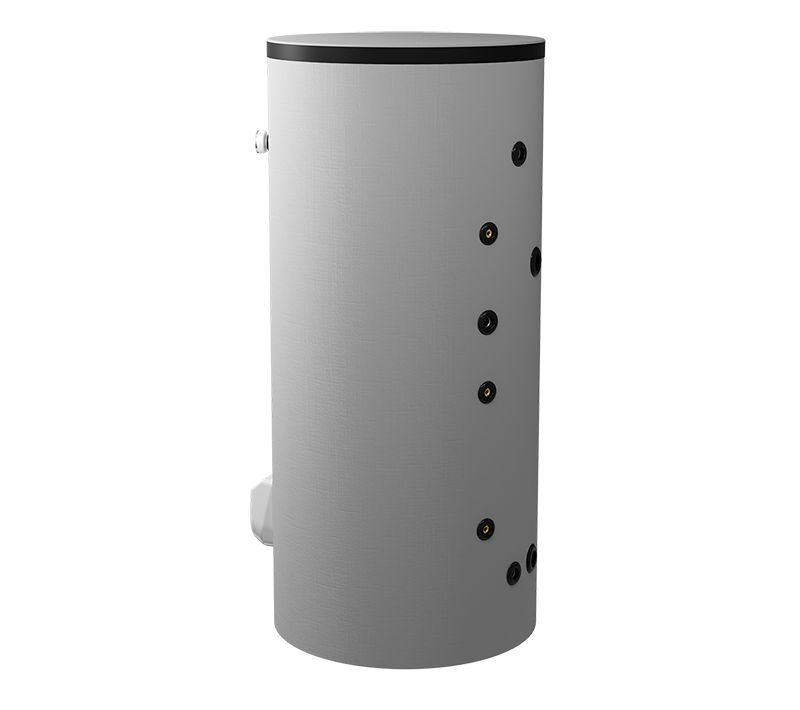

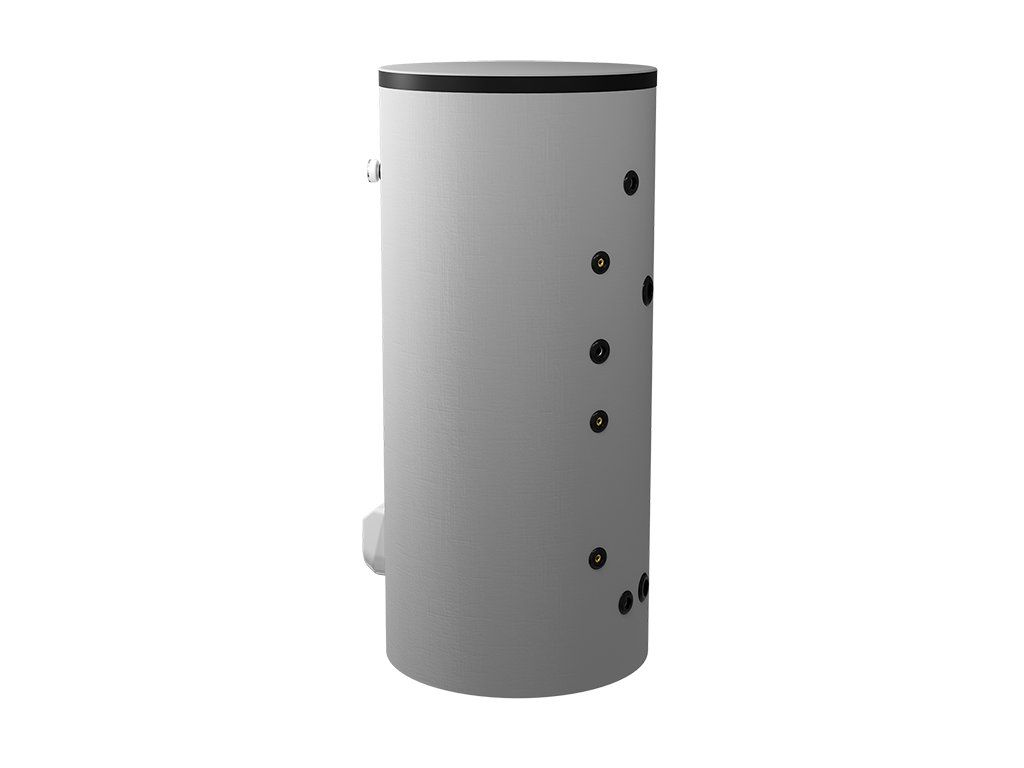

ELÍZ EURO 500 D1

Detailní popis produktu

Ohřívač vody ELÍZ EURO 500 D1 je samostatný ohřívač často používaný v bytových a komerčních budovách, kde jsou tepelná čerpadla, solární tepelné systémy nebo centrální topná zařízení hlavními zdroji tepla. Je běžně instalován v technických místnostech, v suterénech nebo v užitkových prostorech, kde je místo pro velké stacionární zařízení. Ohřívač je navržen pro integraci do systémů vyžadujících vysokokapacitní tepelné akumulace, jako je podlahové vytápění, příprava teplé vody nebo kombinované systémy pro vytápění a ohřev vody. Instalatéři pracující s tepelnými čerpadly nebo solárními tepelnými systémy najdou toto zařízení vhodné pro vyrovnávání tepelných zátěží a zajištění nepřetržitého zásobování teplou vodou.

Jeho 500 L nádrž a 9 kW elektrický topný prvek z něj dělají ideální řešení pro aplikace, kde je potřeba rychlého ohřevu. Velká plocha výměníku tepla umožňuje efektivní přenos tepla z externích zdrojů, jako je tepelné čerpadlo nebo kotel. Zařízení podporuje jak elektrický, tak externí zdroj tepla, což z něj dělá flexibilní řešení pro hybridní topné systémy. Ohřívač je navržen pro použití v systémech se 400 V napájením a 3 x 16 A obvodem, s IP21 klasifikací pro vnitřní použití.

Technické parametry

typ	EURO 500 D1
výkon	9000 (3x3000) W
napětí	400 V
pojistky	3x16 A
elektrická ochrana	IP 21
maximální tlak v nádrži	8 bar
napojení vody	3/4 palce
čas ohřevu z 12 do 65°C	3,5 hodiny
tepelné ztráty	0,071 kWh/24h
napojení potrubí	5/4 palce
plocha výměníku tepla S1	5,06 m²
výkon výměníku tepla S1	65 kW
oběh	ano
samostatný	ano
pojistný ventil	ano
hmotnost	186 kg
rozměry produktu	šířka / výška / hloubka: 800 x 1765 mm
záruka na nádrž	5 let
záruka na produkt	2 roky
Kód	ELZ_3354
Značka	ELIZ

Výkon 9000 W (3 x 3000 W) a napájecí napětí 400 V ukazuje, že ohřívač je vhodný pro aplikace s vysokou zátěží, kde je potřeba rychlého ohřevu. Obvod 3 x 16 A a klasifikace IP21 potvrzují, že je určen pro vnitřní instalaci a vyžaduje vyhrazený elektrický obvod. Maximální tlak v nádrži 8 bar a napojení vody 3/4 palce jsou běžné pro domácí a komerční systémy teplé vody. Čas ohřevu z 12 do 65°C 3,5 hodiny je typický pro 500 L nádrž s 9 kW topným prvkem a tepelné ztráty 0,071 kWh/24h jsou v očekávaném rozmezí pro dobře izolované zařízení.

Instalace a napojení

Instalace ELÍZ EURO 500 D1 vyžaduje rovnou, stabilní podlahu a dostatečný prostor pro údržbu a přístup k elektrickým a potrubním napojením. Jedná se o samostatné zařízení, které musí být umístěno na nehořlavém povrchu. Napojení vody 3/4 palce používá běžné závity a napojení potrubí 5/4 palce pro výměník tepla by mělo být ověřeno kompatibilitu s externím zdrojem tepla. Pro elektrický topný prvek je potřeba obvod 3 x 16 A s napájením 400 V a klasifikace IP21 znamená, že zařízení musí být instalováno v suchém vnitřním prostoru.

Běžné chyby při instalaci zahrnují nesprávné elektrické zapojení, nedostatečné upevnění zařízení na stabilní základ a opomenutí kontroly pojistného ventilu. Ohřívač má vestavěný pojistný ventil a pojistku, které je třeba ověřit při instalaci. Oběhový port uprostřed nádrže umožňuje připojení oběhového čerpadla, které by mělo být instalováno podle hydraulických požadavků systému. Dva další porty pro senzory musí být připojeny k ovládacímu panelu systému pro monitorování a regulaci teploty.

Kompatibilita a příslušenství

Ohřívač ELÍZ EURO 500 D1 je kompatibilní s různými zdroji tepla, včetně tepelných čerpadel, centrálních topných kotlů a solárních tepelných systémů. Je navržen pro použití v systémech vyžadujících vysokokapacitní tepelné akumulace. Ohřívač podporuje jak elektrické, tak externí zdroje tepla, což z něj dělá vhodné řešení pro hybridní systémy. Pro základní provoz nejsou potřeba žádná příslušenství, ale oběhové čerpadlo může být potřeba, pokud systém vyžaduje nepřetržité zásobování teplou vodou. Ohřívač má vestavěný pojistný ventil a pojistku, což většině instalací odstraňuje potřebu externích komponent.

Technický pozadí pro projektanty

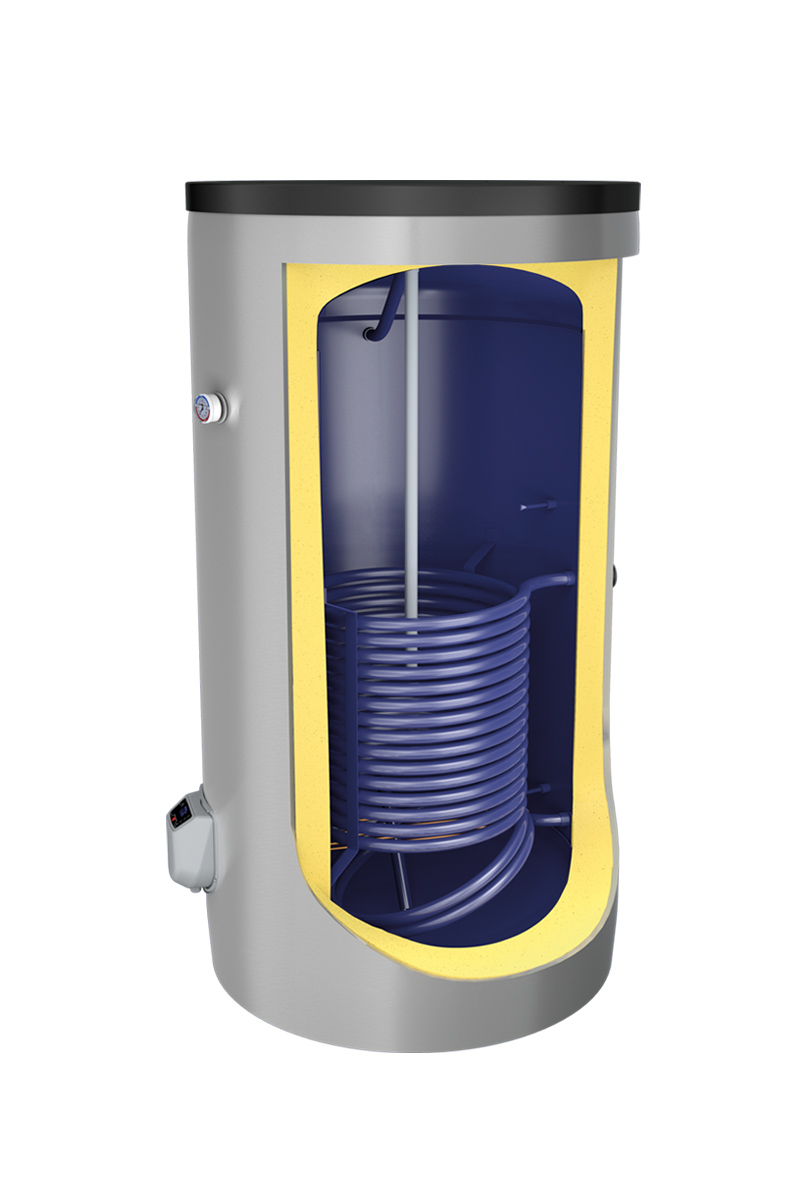

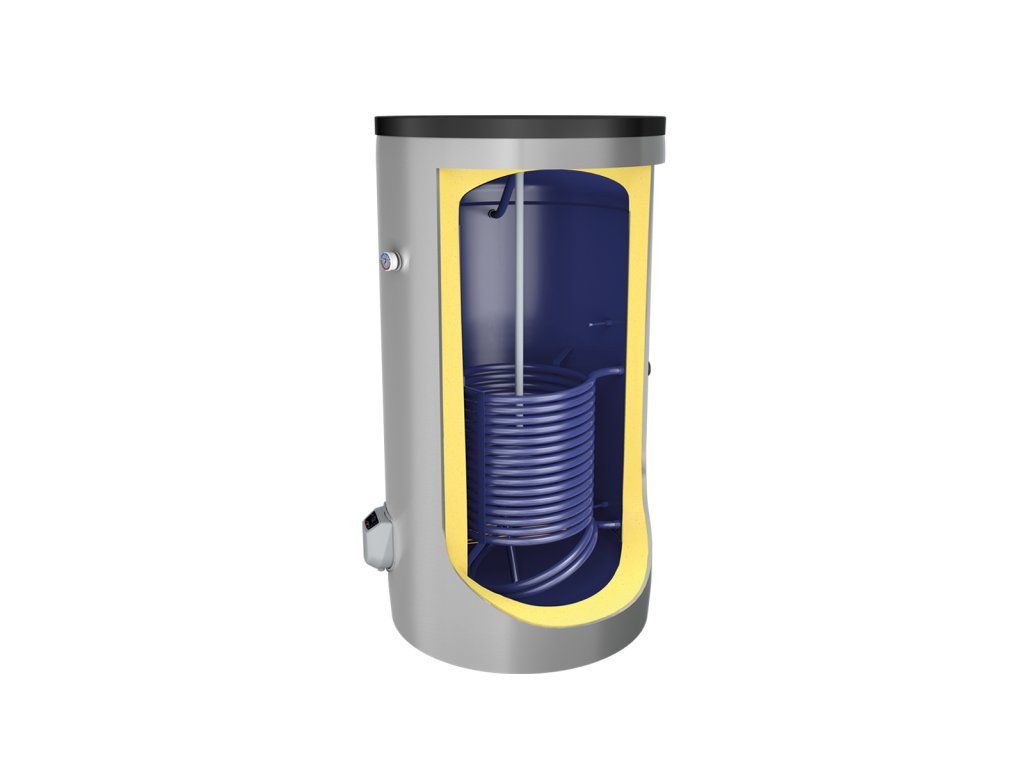

Ohřívač ELÍZ EURO 500 D1 ohřívá vodu buď vestavěným elektrickým topným prvkem, nebo externím zdrojem tepla připojeným k výměníku tepla. Výměník tepla má plochu 5,06 m² a tepelný výkon 65 kW, což z něj dělá vhodné řešení pro vysokovýkonové zdroje tepla, jako jsou tepelná čerpadla. Nádrž je vyrobena z kvalitní oceli a je pokryta glazurou bohatou na zirkonii, která odolává korozi. Dvojitý anodový systém ochrany, který zahrnuje dvě magnéziové anody, dále prodlužuje životnost nádrže snížením účinků koroze.

Ohřívač je navržen pro integraci do systémů se 400 V napájením a 3 x 16 A obvodem. Klasifikace IP21 znamená, že je vhodný pro vnitřní použití a musí být instalován v suchém prostředí. Tepelné ztráty jsou nízké díky vysokohustotní izolaci polyuretanem o tloušťce 85 mm. Ohřívač podporuje regulaci teploty prostřednictvím termostatu s rozsahem 10 až 75°C a lze vybrat režim ECO pro snížení spotřeby energie. Pětiletá záruka na nádrž a dvouletá záruka na celé zařízení odráží výrobce věří v trvanlivost a výkon produktu.

Údržba a provoz

Údržba ohřívače ELÍZ EURO 500 D1 zahrnuje pravidelnou kontrolu pojistného ventilu, anodových tyčí a elektrických spojů. Ohřívač má vestavěnou pojistku a termostat, které by měly být kontrolovány během pravidelné údržby. Nízké tepelné ztráty snižují potřebu častého provozu topného prvku, což zároveň snižuje požadavky na údržbu. Režim ECO lze použít k dalšímu snížení spotřeby energie a prodloužení životnosti topného prvku. V technických datech nejsou uvedena konkrétní období údržby, ale pravidelná kontrola je doporučena pro zajištění optimálního výkonu.

Nejčastější otázky

Může být ELÍZ EURO 500 D1 připojen k systému s tepelným čerpadlem?
Ano, ohřívač je navržen pro integraci s tepelnými čerpadly. Výměník tepla umožňuje efektivní přenos tepla z tepelného čerpadla a ohřívač podporuje jak elektrické, tak externí zdroje tepla.

Je ohřívač vhodný pro použití s solárními tepelnými systémy?
Ano, ohřívač je kompatibilní s solárními tepelnými systémy. Výměník tepla lze připojit k solárnímu kolektoru a ohřívač lze ovládat prostřednictvím termostatu a ovládacího panelu systému.

Může být ohřívač použit pro vytápění prostor a přípravu teplé vody?
Ano, ohřívač lze použít v systémech vyžadujících jak vytápění prostor, tak přípravu teplé vody. Oběhový port umožňuje připojení oběhového čerpadla a výměník tepla lze použít pro přenos tepla do systému pro vytápění prostor.

Jaký je maximální tlak, který nádrž vydrží?
Nádrž je schopna vydržet maximální tlak 8 bar. Toto je vhodné pro většinu domácích a komerčních systémů teplé vody, ale tlak by měl být monitorován, aby se zabránilo přetlaku.
