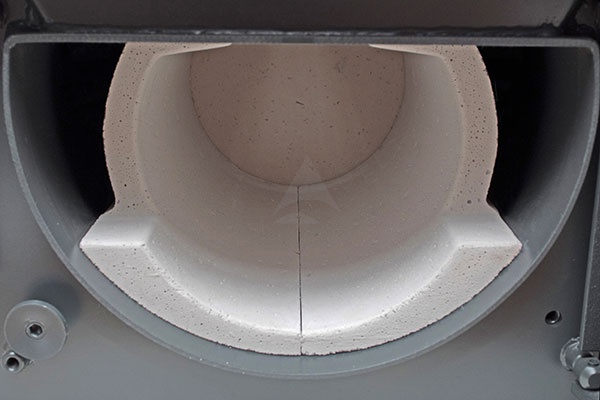

Kulová komora pro spodní komoru 3komorových kotlů Atmos DC0171

Detailní popis produktu

Tato kulová komora je klíčovou součástí spodní komory 3komorových kombinovaných kotlů určených pro vytápění dřevem. Používá se v obytných i komerčních budovách, kde je vyžadováno efektivní a spolehlivé vytápění pevným palivem. Montéři a servisní technici pracující s modelem Atmos DC25SP, DC30SPX, DC32SP, DC25GSP a DC30GSP zjistí, že tato součást je zásadní pro udržování výkonu a integrity systému.

Komora je vyrobena z keramických materiálů, aby odolala vysokým teplotám a tepelnému cyklování. Je navržena tak, aby se bez problémů integrovala do systému spalování a přenosu tepla kotle. Modulární konstrukce umožňuje snadnou montáž a výměnu s oddělenými komponenty pro levou a pravou stranu, zadní panel a prodlužovací části. Celková délka komory je 510 mm, což vznikne kombinací základní části a dodatečného prodloužení o 200 mm.

Technické parametry

Délka	510 mm (310 mm + 200 mm prodloužení)
Hmotnost	9999 kg
Kód	DC0171
Značka	Atmos

Délka kulové komory je klíčovým faktorem pro určení její kompatibility s konkrétními modely kotlů. Celková délka 510 mm (310 mm základní část + 200 mm prodloužení) zajišťuje správné zapasování do určené spodní komory podporovaných modelů Atmos. Tato rozměrová specifikace je kritická pro správné zarovnání s komorou spalování a kouřovody. Modulární konstrukce také umožňuje flexibilitu při montáži a výměně, čímž se zajišťuje bezpečné a těsné spojení.

Montáž a připojení

Montážní proces zahrnuje sestavení levé a pravé strany, připevnění zadního panelu a zabezpečení prodlužovacích částí. Je důležité zajistit, že všechny komponenty jsou správně zarovnány a že komora je pevně upevněna k konstrukci kotle. Komora musí být umístěna tak, aby umožnila správný průtok vzduchu a efektivní spalování. Běžné chyby při montáži zahrnují špatné zarovnání prodlužovacích částí a nedostatečnou kontrolu integrity těsnících ploch. Montéři by měli ověřit, že komora je vodorovně umístěna a že všechny montážní body jsou správně utaženy, aby se zabránilo únikům nebo konstrukčním problémům.

Kompatibilita a příslušenství

Tato kulová komora je specificky navržena pro použití s následujícími modely Atmos: DC25SP, DC30SPX, DC32SP, DC25GSP a DC30GSP. Není kompatibilní s jinými modely, jako jsou DC18SP, C18SP, C25SP, DC15EP, ACxxSP, DC18GSP nebo KCxxSP, které vyžadují kulovou komoru C0032. Při instalaci této součásti je důležité uvést, že mezi komorou a držákem kouřovodu jsou potřeba dvě těsnící pásky z materiálu sibral. Ty nejsou součástí dodávky a musí být objednány zvlášť jako těsnící kroužky pro kulovou komoru.

Technický pozadí pro projektanty

Kulová komora slouží jako konstrukční i tepelný bariéra v rámci spodní komory kotle. Je vyrobena z keramických materiálů, které poskytují vysokou tepelnou odolnost a odolnost vůči opakovanému cyklování teplot. Modulární konstrukce umožňuje snadnou montáž a výměnu, zatímco prodlužovací části přinášejí další flexibilitu pro různé konfigurace kotle. Komora musí být integrována do systému spalování kotle tak, aby zajišťovala správný průtok vzduchu a přenos tepla. Účinnost a životnost komory závisí na kvalitě montáže, integrity těsnících ploch a celkové údržby kotle.

Údržba a provoz

Pravidelná kontrola kulové komory je doporučena, aby bylo zajištěno, že zůstává pevně upevněna a že všechny těsnící plochy jsou neporušené. Jakékoliv známky opotřebení, trhlin nebo špatného zarovnání by měly být řešeny co nejdříve, aby se zabránilo únikům nebo problémům s výkonem. Komoru je vhodné pravidelně čistit, aby se odstranil kouřový prach nebo nečistoty, které by mohly ovlivnit efektivitu spalování. Nejsou uvedena konkrétní intervaly údržby, ale je vhodné sledovat pokyny výrobce pro údržbu a kontrolu kotle.

Nejčastější otázky

Může být kulová komora DC0171 použita v jiných modelech kotlů Atmos?
Ne, je specificky navržena pro modely DC25SP, DC30SPX, DC32SP, DC25GSP a DC30GSP. Jiné modely vyžadují jinou komoru, například C0032.

Jsou těsnící kroužky součástí dodávky kulové komory DC0171?
Ne, dvě těsnící pásky z materiálu sibral nejsou součástí dodávky a musí být objednány zvlášť jako těsnící kroužky pro kulovou komoru.

Jaká je celková délka kulové komory DC0171?
Celková délka je 510 mm, což zahrnuje základní část o délce 310 mm a prodloužení o 200 mm.

Jak se sestavuje kulová komora DC0171?
Komora se sestavuje z oddělených komponent: levá strana C0056, pravá strana C0057, zadní panel C0041 a dvě prodlužovací části DC0170. Tyto části se zarovnají a zabezpečí, aby vznikla kompletní komora.
