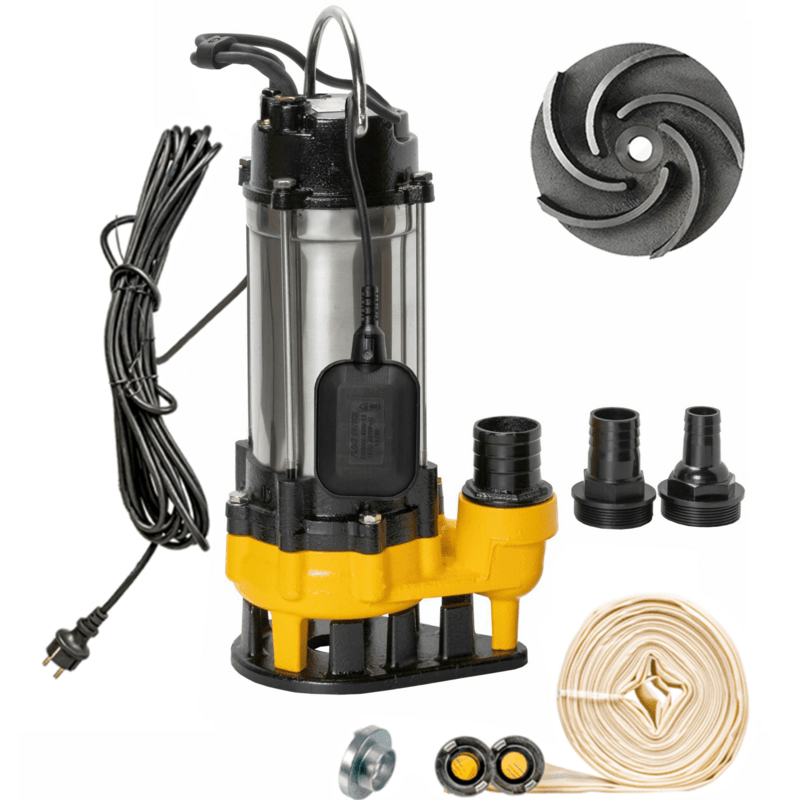

Sklad s potápěcí čerpadlem na kal IBO WQF 1100 s 20m hadicí

Detailní popis produktu

Potápěcí čerpadla na kal jsou nezbytná v aplikacích, kde je třeba přepravovat znečištěnou vodu, kal a odpadní vodu. Instalatéři je často používají v zaplavených sklepích, povrchových a podzemních zdrojích vody, jako jsou řeky, rybníky a bazény. Tyto čerpadla jsou obvykle nasazována v prostředích, kde teplota vody nepřesahuje 35 °C a okolní teplota zůstává pod 70 °C. IBO WQF 1100 není vhodný pro vodu obsahující písek, který může způsobit mechanické opotřebení a zkrátit trvanlivost. Čerpadlo je navrženo pro systémy vyžadující odolné a spolehlivé odstraňování kalu, zejména v geotechnice a údržbě.

Při instalaci WQF 1100 je důležité zohlednit rozměry a hmotnost čerpadla. S hmotností 19,5 kg a rozměry 48 x 26 cm je jednotka kompaktní, ale odolná. 8 m napájecího kabelu umožňuje flexibilní umístění v nádrži nebo nádrži. Čerpadlo je připojeno k 20m hadici na kal s C-konektory, což zajišťuje bezpečné a netěsné spojení. Instalatéři musí zajistit, že čerpadlo je plně ponořeno a že hadice je správně vedená, aby se zabránilo zatlačení nebo blokám. Čerpadlo není navrženo pro suchý provoz a musí být vždy provozováno s ponořeným čerpadlem do kapaliny.

Technické parametry

EAN	8585054504596
Délka napájecího kabelu (m)	8
Maximální průtok (l/min)	450
Napětí čerpadla (V)	230 V
Rozměry V x Š x H (cm)	48x26
Výška čerpadla (m)	13
Hmotnost	19,5 kg
Kód	PR_39068
Značka	IBO

Maximální průtok čerpadla 450 l/min a výška 13 m jsou klíčové pro rozměrování systému. Tyto hodnoty určují schopnost čerpadla přenášet kal a znečištěnou vodu na určité vzdálenosti. Napájení 230 V je běžné pro jednofázové aplikace a musí být kompatibilní s elektrickou infrastrukturou místa. Délka 8 m napájecího kabelu umožňuje umístit čerpadlo v bezpečné vzdálenosti od ovládacího panelu. Rozměry a hmotnost čerpadla jsou důležité pro manipulaci a logistiku instalace.

Instalace a připojení

Instalační proces začíná ověřením podmínek místa, včetně hloubky vody a přítomnosti pevných částic. Čerpadlo musí být spuštěno do vody vhodnou zvedací metodou. 20m hadice na kal je připojena pomocí poskytnutého nýtového spojení s vnějším závitem. Hadice má C-konce, které jsou vloženy do nýtového spojení a zabezpečeny závitem. Je důležité zajistit, že hadice není ohnutá nebo zkroucená během instalace, aby se zabránilo omezení průtoku. 8 m napájecí kabel by měl být veden do vodotěsné rozvaděčové skříně nebo ovládacího panelu. Běžnou chybou je nekontrola kabelu na poškození před instalací, což může vést k elektrickým závadám. Čerpadlo musí být otestováno ve vodě před uvedením do provozu, aby bylo potvrzeno, že všechna spojení jsou bezpečná a jednotka pracuje bez vibrací nebo hluku.

Kompatibilita a příslušenství

IBO WQF 1100 je kompatibilní se standardními systémy na kal a může být integrován do větších čerpacích stanic. Sada zahrnuje 20m hadici na kal s C-konce a nýt s vnějším závitem, což je zásadní pro připojení k čerpadlu a výstupnímu bodu. Další komponenty, jako je ovládací panel, plovoucí spínače a prodlužovací kabel, mohou být potřeba v závislosti na konfiguraci systému. Čerpadlo není navrženo pro vodu obsahující písek, takže musí být používáno spolu s předfiltrem, pokud jsou očekávány takové podmínky. Napájení čerpadla 230 V je kompatibilní se standardními jednofázovými elektrickými systémy.

Technický pozadí pro projektanty

IBO WQF 1100 pracuje pomocí odstředivého čerpadla, kde rotor generuje tlakový rozdíl pro pohon kapaliny. Čerpadlo je vyrobeno z odolných materiálů, aby odolalo abrazivnímu charakteru kalu a znečištěné vody. Motor je uzavřený proti proniknutí vody a je navržen k efektivnímu provozu v ponořeném stavu. Výkon čerpadla je ovlivněn viskozitou kalu a přítomností pevných částic. Vyšší viskozita nebo větší velikost částic může snížit průtok a zvýšit spotřebu energie. Rozměry a hmotnost čerpadla jsou důležité pro určení konstrukčních požadavků místa instalace. Délka 8 m napájecího kabelu umožňuje flexibilitu v umístění čerpadla v nádrži nebo nádrži.

Služba a provoz

Pravidelná kontrola a údržba jsou zásadní pro zajištění dlouhodobého výkonu IBO WQF 1100. Čerpadlo by mělo být kontrolováno na známky opotřebení, jako je koroze nebo poškození rotoru. Napájecí kabel by měl být kontrolován na poškození izolace nebo vystupující vodiče. Hadice na kal a nýt by měly být kontrolovány na netěsnosti nebo blokace. Čerpadlo musí být provozováno v plně ponořeném stavu, aby se zabránilo suchému provozu, který může způsobit přehřátí a selhání motoru. V technických datech nejsou uvedena žádná konkrétní období údržby, takže údržba by měla být prováděna podle doporučení výrobce nebo na základě provozních podmínek.

Nejčastější otázky

Může být IBO WQF 1100 použit s vodou obsahující písek?
Ne, čerpadlo není navrženo pro vodu s obsahem písku. Písek může způsobit mechanické opotřebení a zkrátit trvanlivost čerpadla.

Jaká je maximální teplota kapaliny, kterou lze čerpat?
Maximální teplota čerpané kapaliny je 35 °C podle technického listu výrobce.

Je čerpadlo vhodné pro suchý provoz?
Ne, čerpadlo musí být vždy provozováno s ponořeným rotorovým čerpadlem do kapaliny. Suchý provoz může způsobit přehřátí a selhání motoru.

Jaká je délka napájecího kabelu?
Napájecí kabel má délku 8 m, což umožňuje flexibilní umístění čerpadla v nádrži nebo nádrži.
