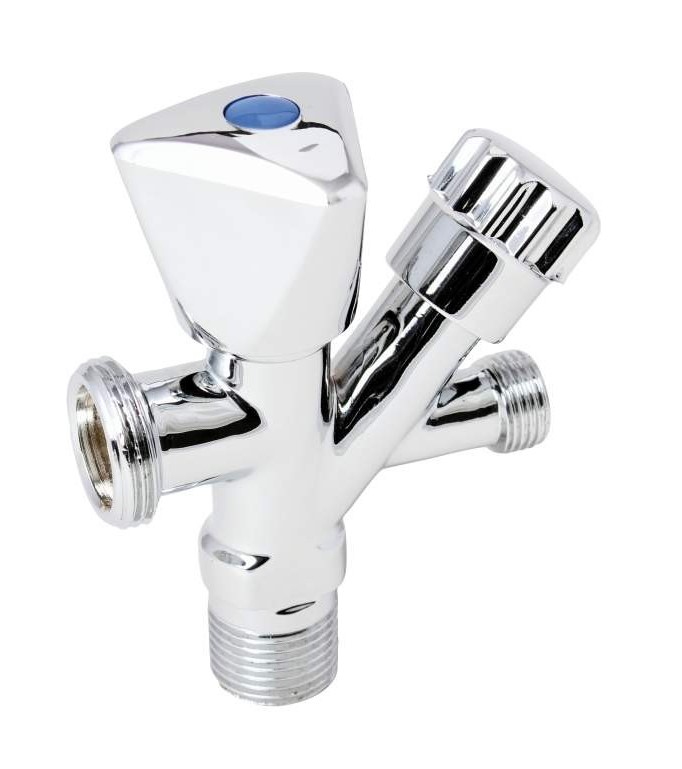

Kombinovaný úhlový pojistný ventil 1/2 palce x 3/4 palce x 3/8 palce s rosettou

Detailní popis produktu

Kombinované úhlové pojistné ventily jsou běžně používány v bytových i komerčních instalatérských systémech, kde se více vodovodních linek spojuje do jediného vstupu. Toto je zvláště užitečné v kuchyních, kde je potřeba rozdělit jediný vodovodní přívod mezi kuchyňský kohout a pračku nebo mycí linku. Kompaktní design umožňuje efektivní využití místa ve stěnových dutinách nebo pod kuchyňskými pultíky. Ventil zajistí spolehlivé řízení průtoku a bezpečné připojení jak pro spotřebič, tak i pro kohout, což z něj dělá praktické řešení pro moderní instalatérské rozvody.

Montéři pracující v kuchyních, v místnostech na prádlo nebo v umývacích místnostech budou mít tento ventil ideální pro situace, kde jsou potřeba samostatné vodovodní linky pro kohout a spotřebič, ale k dispozici je pouze jeden vstup. Ventil je vhodný pro použití v domácích i lehkých komerčních aplikacích, kde je vodovodní přívod v rámci stanovených limitů tlaku a teploty. Často se integruje do novostaveb, rekonstrukcí nebo renovací, kde jsou omezující faktory místo a účinnost systému klíčové.

Technické parametry

Typ	Kombinovaný úhlový ventil
Vstup	G1/2 palce
Výstup 1	G3/4 palce (spotřebič/pralní stroj)
Výstup 2	G3/8 palce (kohout)
Max. tlak	1,0 MPa (10 bar)
Max. teplota	90 °C

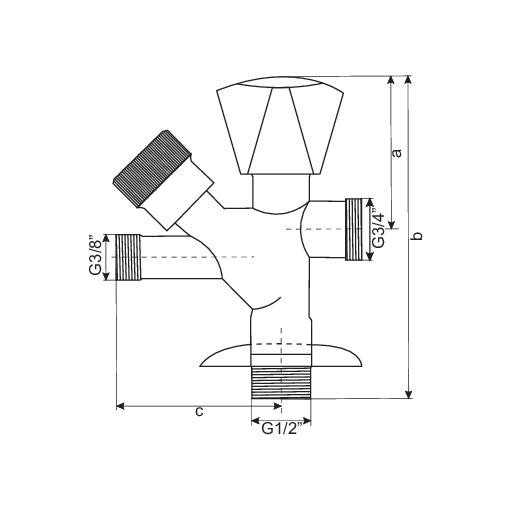

Rozměry (a/b/c)	50/97/45 mm
Příslušenství	Rosetta zahrnuta
EAN	5900308745281
Kód	ZAW.KOM.1/2
Značka	Hydroland

Technické parametry definují vhodnost ventilu pro konkrétní podmínky montáže. Maximální tlak 10 bar zajišťuje kompatibilitu se standardními domácími vodovodními systémy. Maximální teplota 90 °C umožňuje jeho použití v topných okruzích, jako jsou ty, které napájejí mycí linku nebo kombinovaný kotel. Vstupní rozměr 1/2 palce a dvě výstupní velikosti (3/4 palce pro spotřebiče a 3/8 palce pro kohouty) určují integraci ventilu do stávajících nebo nových instalatérských rozvodů. Tyto parametry jsou základem pro správné rozměření a kompatibilitu systému.

Montáž a připojení

Montáž začíná zajištěním, že vodovodní přívod je odpojen a vyprázdněn. Ventil se připojuje pomocí závitu G1/2 palce, s oddělenými připojeními pro spotřebič (G3/4 palce) a kohout (G3/8 palce). Je důležité zkontrolovat, že všechna připojení jsou pevně utažena vhodným lepicím pásem nebo komponovacím materiálem, aby se zabránilo únikům. Poté se nainstaluje rosetta, která zakryje otvor ve zdi, a zaručí estetický vzhled. Běžnou chybou je podhodnocení místa potřebného pro rozměry ventilu (50/97/45 mm), což může vést k obtížím při montáži do dutiny. Montéři by měli také ověřit, že tloušťka stěny umožňuje rozetu být zarovnaná s povrchem.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními domácími instalatérskými systémy, které používají závitová připojení G. Je vhodný pro připojení k různým spotřebičům, včetně mycích linek a pralních strojů, pokud jejich vstupní rozměry odpovídají výstupu 3/4 palce. Výstup 3/8 palce je navržen pro použití s běžnými kuchyňskými kohouty. Rosetta je zahrnuta v balení a má být nainstalována, aby zakryla otvor ve zdi. Pro standardní montáž nejsou potřeba žádné další komponenty, i když mohou být potřeba lehce materiály na těsnění a nástroje pro bezpečné připojení.

Technický pozadí pro projektanty

Ventil funguje jako trojcestný rozdělovač, který umožňuje rozdělit jediný vodovodní přívod na dva samostatné výstupy. Interní konstrukce zajistí, že proud bude směrován jak pro spotřebič, tak i pro kohout, bez rušení. Ventil je obvykle vyroben z odolných materiálů vhodných pro dlouhodobé vystavení vodě a běžným domácím chemikáliím. Jeho kompaktní rozměry a standardní závitové rozměry umožňují snadnou integraci do stávajících nebo nových systémů. Doba životnosti je ovlivněna kvalitou montáže, frekvencí použití a kvalitou vody v systému. Pravidelné údržby není obvykle potřeba, ale pravidelné kontroly netěsností a zajištění bezpečných připojení mohou pomoci udržet účinnost.

Služba a provoz

Během provozu by měl být ventil sledován na známky úniku nebo poklesu tlaku. Připojení by měla být pravidelně kontrolována, aby zůstala pevně utažena. Pro tento model nejsou požadovány konkrétní intervaly údržby, ale jakékoliv problémy by měly být řešeny okamžitě, aby se zabránilo poškození systému. Rosetta by měla být také kontrolována na známky opotřebení nebo poškození, které by mohlo ovlivnit její těsnicí vlastnosti. Pokud se má ventil odstranit nebo vyměnit, musí být nejprve odpojen vodovodní přívod, aby se zabránilo poškození vodou.

Nejčastější otázky

Může být tento ventil použit s horkou vodou?
Ano, ventil je schválen pro maximální teplotu 90 °C, což z něj dělá vhodný řešení pro použití v horkovodních okruzích, jako jsou ty, které napájejí mycí linku nebo kombinovaný kotel.

Je rosetta zahrnuta v balení?
Ano, rosetta je zahrnuta a má být nainstalována, aby zakryla otvor ve zdi po montáži ventilu.

Jaký je maximální tlakový rating ventilu?
Ventil je schválen pro maximální tlak 10 bar, což je vhodné pro standardní domácí vodovodní systémy.

Může být tento ventil použit v komerčním prostředí?
Ano, ventil je vhodný pro použití v lehkých komerčních aplikacích, kde je vodovodní přívod v rámci stanovených limitů tlaku a teploty.
