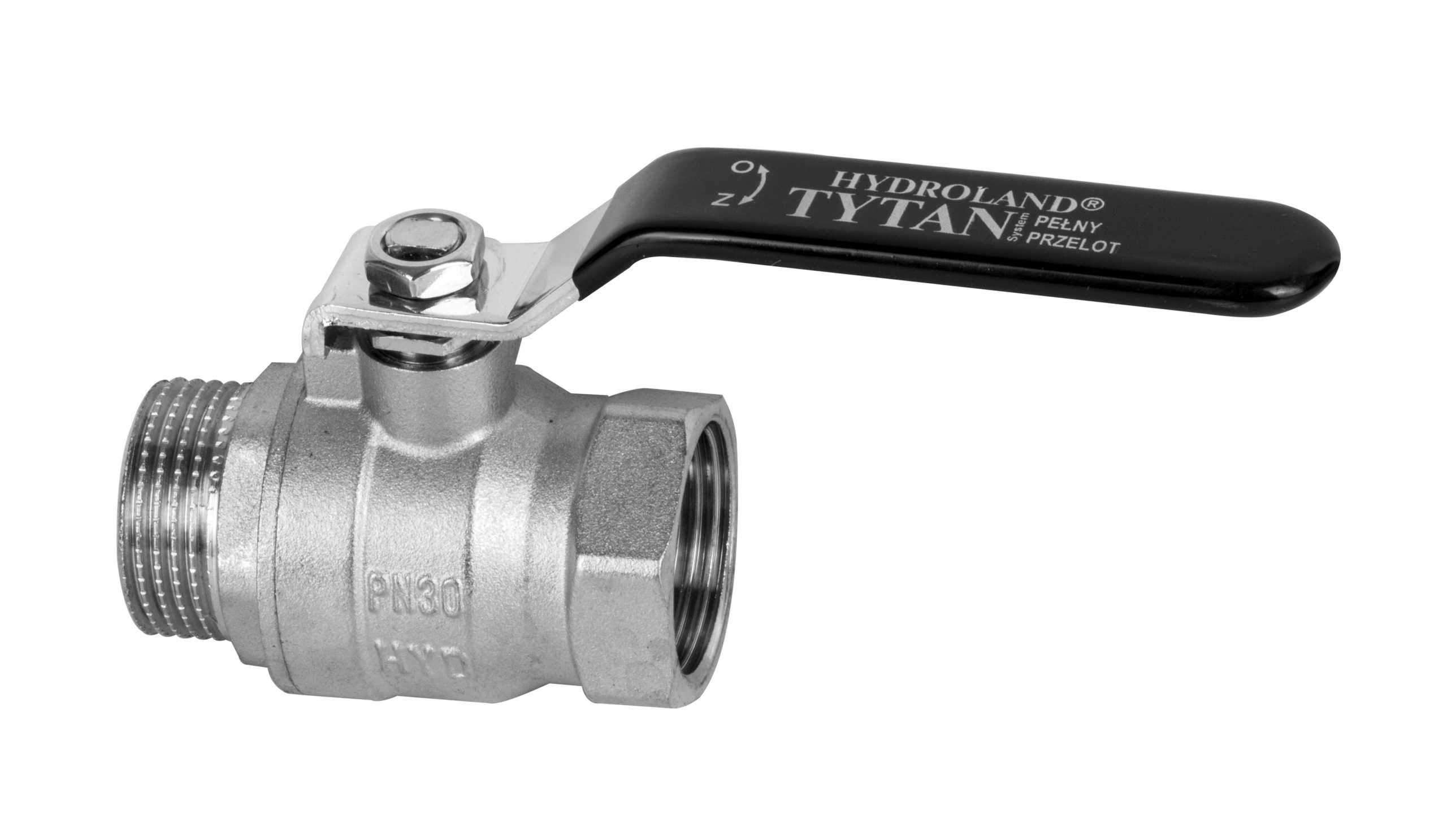

Vodní kulový kohout TYTAN s pákovým ovladačem a stlačovacím matkou 1/2 palce, F-M

Detailní popis produktu

Tento vodní kulový kohout se běžně používá ve vodovodních a otopných soustavách v obytných i komerčních budovách. Instaluje se na místech, kde je potřeba místní izolace potrubí, například v potrubích teplé a studené vody, otopných okruzích a systémech podlahového vytápění. Kompaktní design a pákový ovladač umožňují rychlé a jasné ovládání, což jej činí ideálním pro použití v úzkých prostorách nebo tam, kde jsou časté úpravy potřeba. Výrobek je vhodný jak pro nové instalace, tak pro opravy soustav, kde poskytuje spolehlivé vypínání v různých aplikacích.

Jeho odolná konstrukce a materiály zajišťují vhodnost pro použití jak v nízkotlakých, tak středotlakých soustavách. Pákový ovladač poskytuje jasnou indikaci otevřeného nebo uzavřeného stavu ventilu, což je zvláště užitečné v systémech s omezenou viditelností. Stlačovací matka zajistí bezpečné spojení a snižuje riziko netěsnosti ve spojích. To z něj činí vhodný pro instalaci jak v přístupných, tak skrytých místech.

Technické parametry

Instalace a připojení

Instalace vodního kulového kohoutu vyžaduje závit G 1/2 palce jak na straně přívodu, tak na straně výstupu. Typ připojení F-M znamená, že ventil lze připojit ke závitům mužskému nebo ženskému, v závislosti na konfiguraci systému. Stlačovací matka by měla být pevně utažena, aby zaručila netěsné spojení. Důležité je zkontrolovat, že závit je čistý a bez nečistot před instalací, aby nedošlo ke poškození těsnící plochy. Na mužský závit se může použít těsnicí pasta nebo PTFE pásko, aby se zlepšilo těsnění, i když není vždy nutné.

Běžné chyby při instalaci zahrnují přetížení stlačovací matky, což může poškodit těsnící plochu, a špatné zarovnání ventilu v proudovém směru. Pákový ovladač by měl být umístěn pro snadný přístup a viditelnost. Po instalaci by měl být systém otestován na netěsnosti, tedy zatížen tlakem a zkontrolován na případné úniky vodičem. Pokud dojde k úniku, spojení by mělo být rozmontováno a znovu těsněné, před znovu utažením.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s běžnými potrubními příslušenstvím a komponenty s 1/2 palcovým závitem G, používanými ve vodních a otopných systémech v obytných i lehce komerčních aplikacích. Lze jej použít spolu s dalšími ventily, jako jsou redukční ventily, jednosměrné ventily a ventily na regulaci teploty, v závislosti na požadavcích systému. Pro systémy vyžadující další izolaci nebo regulaci lze ventil kombinovat s termostatickými směšovacími ventily nebo regulátory průtoku. Pro standardní instalaci nejsou potřeba žádná další příslušenství, i když při utahování stlačovací matky může být potřeba páka.

Technický pozadí pro projektanty

Ve ventilu funguje jednoduchý mechanismus koule, kde chromovaná mosazná koule otáčí, aby otevřela nebo uzavřela cestu proudu. Těsnící materiál z PTFE poskytuje odolné a nízkonákladové těsnění, které zajišťuje hladký provoz a dlouhou životnost. Mosazné tělo má dobrou odolnost proti korozi a mechanickou sílu, což jej činí vhodným pro použití jak ve studené, tak horké vodě. Pákový ovladač poskytuje mechanickou výhodu, která snižuje sílu potřebnou k ovládání ventilu a zajišťuje jasnou indikaci jeho polohy.

Integrace tohoto ventilu do systému závisí na tlakových a teplotních požadavcích systému. Maximální pracovní teplota 120 °C znamená, že je vhodný pro použití v otopných systémech, ale ne pro vysokoteplotní aplikace, jako jsou parní systémy. Rozsah pracovního tlaku 20–30 bar zajišťuje, že lze použít ve většině domácích a lehce komerčních aplikací. Životnost ventilu je ovlivněna kvalitou instalace, provozními podmínkami a četností použití. Pravidelná kontrola a údržba mohou prodloužit jeho životnost a zajistit pokračující spolehlivý provoz.

Údržba a provoz

Doporučuje se pravidelná kontrola ventilu, aby byl nadále schopen hladkého a beznetěsnostního provozu. Stlačovací matka by měla být kontrolována na utažení a pákový ovladač by měl být otestován na hladký provoz. Pokud se ventil stane obtížně ovladatelný nebo ukáže příznaky úniku, může být potřeba údržba. Těsnící materiál se může po určité době degradovat, zejména v prostředí s vysokou teplotou nebo tlakem, a může být potřeba výměna. V krátkém popisu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelná kontrola ventilu jako součást pravidelné údržby systému.

Při provozu by měl být ventil buď plně otevřený, nebo plně uzavřený, aby se zabránilo poškození těsnící plochy. Částečné otevření může způsobit opotřebení koule a těsnícího materiálu, což snižuje efektivitu ventilu. Pokud ventil dlouhou dobu nebudete používat, měl by být nechán v otevřené poloze, aby se zabránilo přichycení těsnícího materiálu ke kouli. V případě úniku by měl být systém vyrovnán a ventil rozmontován pro kontrolu a znovu těsnění.

Nejčastější dotazy

Lze ventil použít v parních systémech?
Ne, maximální pracovní teplota 120 °C znamená, že není vhodný pro parní aplikace.

Je při instalaci potřeba těsnicí pasty?
Těsnicí pasta nebo PTFE pásko není vždy potřeba, ale může být použita k zlepšení těsnění na mužském závitu.

Lze ventil instalovat ve kterémkoliv směru?
Instalace by měla být provedena ve směru proudového toku, jak je uvedeno výrobcem, aby byl zajištěn správný provoz a těsnění.

Co dělat, pokud se pákový ovladač stane obtížně ovladatelný?
Pokud se pákový ovladač stane obtížně ovladatelný, měl by být ventil proinspekčován na opotřebení koule a těsnícího materiálu. Těsnící materiál může být potřeba vyměnit.
