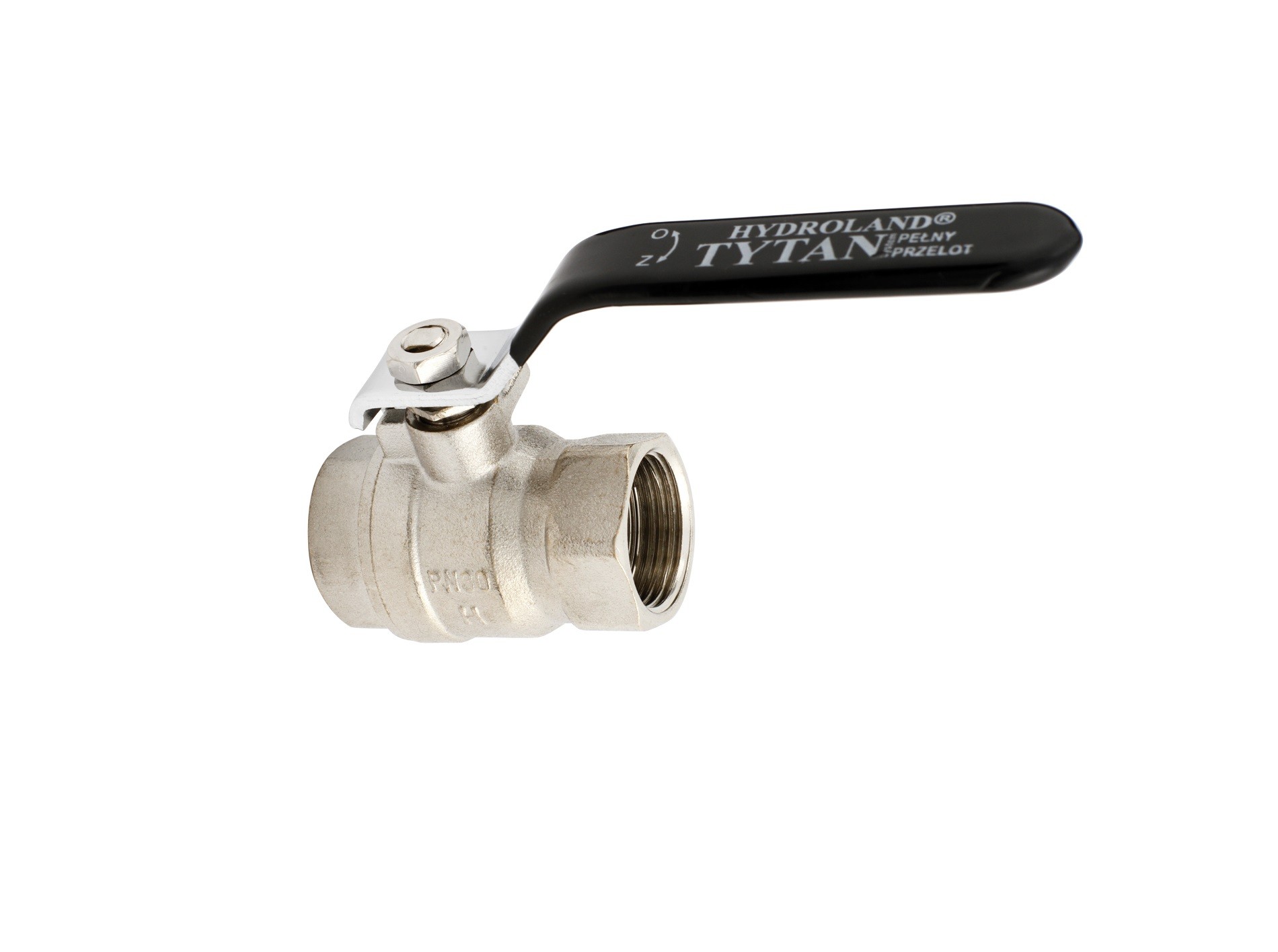

Vodní kulový kohout TYTAN s pákou a stlačovací maticí 2 palce

Detailní popis produktu

Tento kulový kohout s čtvrtotáčkou se běžně používá v bytových i obchodních budovách pro řízení průtoku teplé a studené vody v potrubních a otopných systémech. Instalatéři a servisní technici tento kohout často používají v centrálních vytápěcích okruzích, potrubích pro teplou vodu a systémech pro chlazenou vodu. Jeho kompaktní design a pákové ovládání umožňuje rychlé uzavření a intuitivní indikaci stavu, což ho činí ideálním pro aplikace vyžadující časté ruční úpravy nebo nouzové odpojení.

Model TYTAN se často integruje do systémů s jmenovitým tlakem až 20 bar a provozními teplotami do 120°C. Je vhodný jak pro nové instalace, tak pro modernizace systémů, kde je potřeba spolehlivého uzavření průtoku vody. Páka poskytuje jasnou vizuální indikaci otevřeného nebo uzavřeného stavu kohoutu, což snižuje riziko chybného ovládání. To ho činí zvláště užitečným v skrytých nebo těžko dostupných místech.

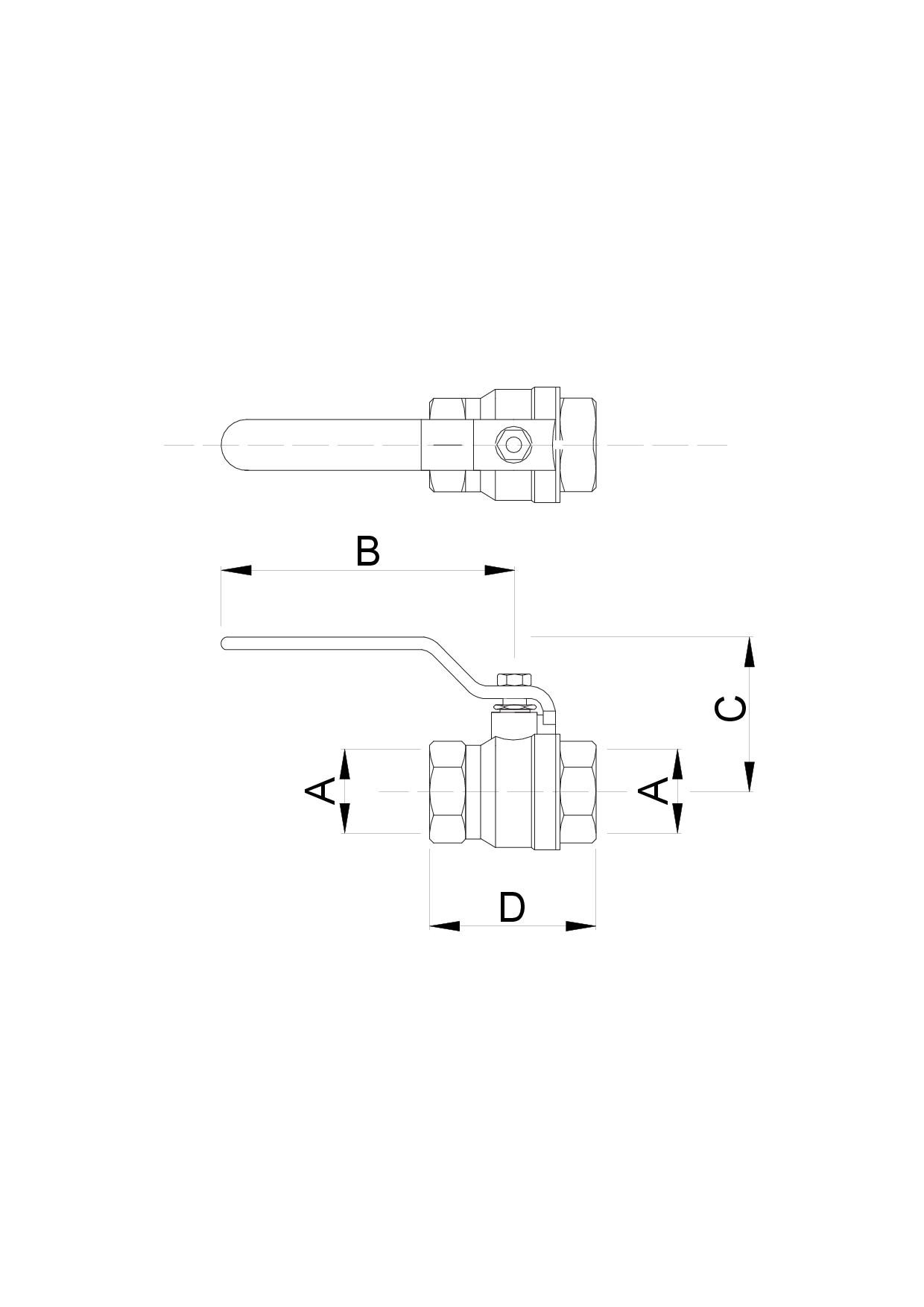

Technické parametry

Montáž a připojení

Montáž začněte tím, že se ujistíte, že potrubní systém je prázdný a vyrovnán. Kohout má pevné připojení F-F s mužskými závity G2 na obou koncích, což umožňuje přímé připojení ke standardním měděným nebo ocelovým potrubím o průměru 2 palce. Před utažením stlačovací matice naneste na mužské závity vhodný těsnící prostředek. Stlačovací matici utažte rovnoměrně a vyhýbejte se přetížení, které by mohlo poškodit těsnící plochy nebo způsobit poškození závitů.

Před konečným utažením zkontrolujte, zda páka plynule pohybuje a zda je kohout správně orientován vzhledem k směru průtoku. Zkontrolujte, zda nejsou těsnící plochy nebo tělo kohoutu poškozené. Běžné chyby při montáži zahrnují nesprávnou orientaci (např. montáž kohoutu kolmo ke směru průtoku), nedostatečné těsnění závitů nebo nedostatečné vyčištění spojovacích ploch před montáží. Tyto chyby mohou vést k únikům nebo omezenému průtoku po uvedení do provozu.

Kompatibilita a příslušenství

Tento kohout je kompatibilní se standardními potrubními systémy o průměru 2 palce s připojením G2. Může být použit spolu s redukčními ventily, teplotními senzory a dalšími řídicími prvky v otopných a potrubních systémech. Pro základní montáž není potřeba žádné další příslušenství, i když se doporučuje použít trubkový kleště a těsnící prostředek pro bezpečné připojení. Související produkty zahrnují další kohouty a adaptéry řady TYTAN od téže značky, které sdílejí podobný design a těsnící vlastnosti.

Technický popis pro projektanty

Princip fungování kohoutu TYTAN je založen na čtvrtotáčkovém mechanismu koule. Mosazná koule s chromovým povlakem, uložená v mosazném tělese, se otáčí, aby otevřela nebo uzavřela cestu průtoku. Koule je těsněna proti tělu pomocí těsnění z PTFE (polytetrafluoroethylene), které poskytuje nízký třecí odpor a odolnost vůči chemickému poškození. Páka z oceli s PVC povlakem zvyšuje sílu otáčení a poskytuje hmatovou zpětnou vazbu během ovládání.

Konstrukce z mosazi zajišťuje dobrou odolnost proti korozi v systémech s vodou, zatímco těsnění z PTFE poskytuje spolehlivé těsnění i za kolísavých tlakových podmínek. Kohout se plynule integruje do otopných a vodovodních systémů díky těsnému uzavření a minimálnímu tlakovému poklesu. Dlouhodobá funkčnost závisí na správné montáži, pravidelném kontrolování těsnících ploch a vyhýbání se vystavení teplotám nad 120°C. Pětiletá výrobní záruka odráží důvěru ve výdrž materiálů a konstrukce.

Servis a provoz

Při pravidelném servisu zkontrolujte kohout na známky úniku v těle nebo v místech připojení. Ujistěte se, že páka plynule pohybuje a že kohout může být plně otevřen a uzavřen bez odporu. Pokud se páka stane tuhá nebo kohout nedokáže úplně uzavřít, demontujte a zkontrolujte vnitřní komponenty na opotřebení nebo usazeniny. Těsnící plochy očistěte měkkým hadrem a případně naneste tuk na bázi PTFE. Nejsou specifikovány žádné plánované intervaly servisu, ale pravidelné kontroly se doporučují v aplikacích s vysokým využitím nebo v kritických systémech.

Nejčastější otázky

Může být kohout TYTAN použit v párových systémech?
Ne, maximální provozní teplota 120°C omezuje jeho použití pouze na systémy s vodou. Pro páru jsou potřeba ventily s vyššími teplotními hodnotami a jinými těsnícími materiály.

Je možné nahradit páku zvlášť?
Nahrazení páky není uvedeno v dokumentaci k produktu. Pokud je poškozená, je vhodné nahradit celý kohout, aby byla zajištěna integrita systému a těsnost.

Může být kohout nainstalován svisle?
Ano, kohout lze namontovat ve kterékoliv poloze, protože jeho funkce není závislá na gravitaci. Ujistěte se, že je páka umístěna pro snadné přístup a viditelnost.

Je třeba při instalaci použít sjímací šroub pro budoucí demontáž?
Přestože není nutné, instalace sjímacího šroubu na jedné straně kohoutu usnadní jeho demontáž během údržby nebo výměny bez nutnosti řezání potrubí.
