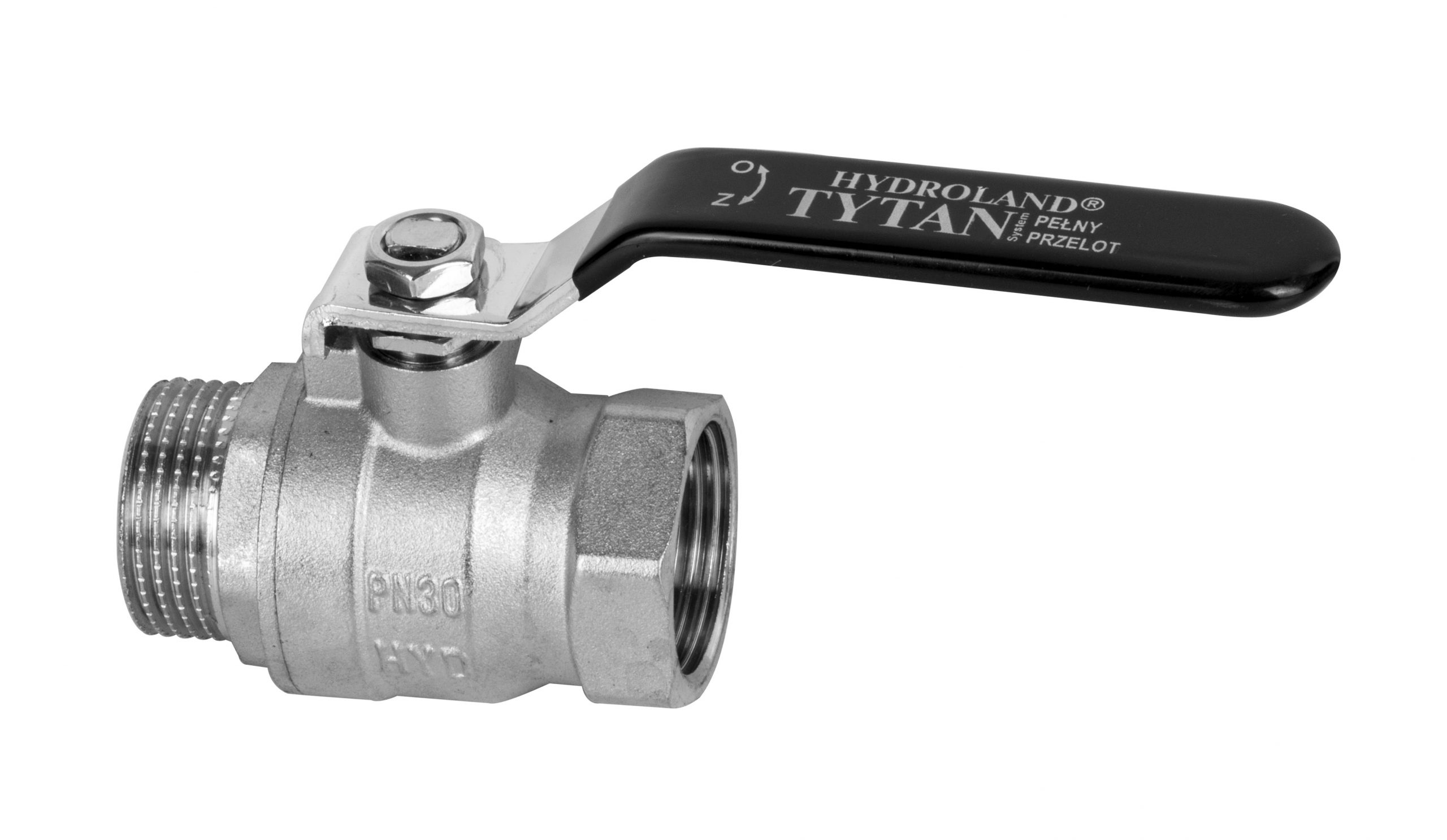

Vodní kulový kohout TYTAN s pákou a stlačovacím matkou 3/4 palce, F-M

Detailní popis produktu

Tento kulový kohout se často používá v obytných a komerčních budovách pro distribuci vody a otopných soustav. Instalatéři ho často potkávají v potrubích teplé a studené vody, stejně jako v otopných okruzích. Poskytuje spolehlivé vypínání s minimálním tlakovým poklesem a je vhodný jak pro nové instalace, tak pro opravy soustavy. Čtvrtotáčový provoz umožňuje rychlé otevírání a zavírání, což je důležité při údržbě nebo nouzových situacích.

Kompaktní design z něj dělá ideální volbu pro úzká místa, jako jsou pod kuchyňskými dříkama, v kotelnu nebo za stěnovými panely. Jeho kompatibilita se standardními rozměry potrubí zajišťuje jednoduchou integraci do stávající infrastruktury. Páka je ergonomicky umístěna pro snadný přístup a k provozu není třeba žádné speciální nástroje. Výroba zajišťuje testování výkonu a odolnosti před výrobou, což zaručuje konzistentní kvalitu pro profesionální použití.

Technické parametry

Instalace a spojení

Před instalací se ujistěte, že potrubí je čisté a bez nečistot, aby nedošlo k poškození těsnících ploch. Stlačovací matici zatímeje kleštěmi, ale vyhýbejte se přetížení, aby nedošlo k poškození závitu. F-M spojení umožňuje přímé připojení k mužskému závitovému konci potrubí bez potřeby dalších adaptéru. Zkontrolujte směr průtoku uvedený na těle kohoutu, aby byl správně orientován. Po instalaci proveďte tlakovou zkoušku, aby byla zajištěna bezúniková funkce. Běžnou chybou je nesprávná orientace páky, což může způsobit nadměrné namáhání mechanismu kohoutu a vést k předčasnému poškození.

Při připojení k měděným nebo ocelovým potrubím se ujistěte, že závity jsou plně zapojené a aplikujte malé množství potrubního těsnícího prostředku, pokud to vyžadují místní předpisy. U plastových potrubních systémů použijte vhodné adaptéry kompatibilní s typem materiálu. Vždy zkontrolujte integritu spojení inspekcí na viditelné znaky napětí nebo deformace po zatížení.

Kompatibilita a příslušenství

Tento kulový kohout je kompatibilní se standardními vodovodními a otopnými soustavami s 3/4 palcovými potrubími. Funguje dobře s měděnými, ocelovými a plastovými potrubími při připojení přes F-M závit. Pro základní instalaci nejsou potřeba žádné speciální příslušenství. V komplexních systémech však mohou být podle aplikace potřeba další komponenty, jako jsou tlakové regulátory nebo teplotní senzory. Ověřte specifikace systémového návrhu, abyste zjistili, zda jsou potřeba další ventily nebo adaptéry pro optimální výkon.

Technický pozadí pro projektanty

Kohout funguje tím, že otáčí chromovanou koulí uvnitř mosazného těla. Těsnění PTFE vytváří těsný kontakt mezi koulí a sedlovou plochou, což zabraňuje úniku. Páka poskytuje mechanickou výhodu, která snižuje sílu potřebnou k ovládání kohoutu. Integrace do systému by měla zahrnovat tepelné roztažnost a smrštění, aby nedošlo k namáhání těla kohoutu. Horní limit pracovní teploty 120 °C je určen vlastnostmi těsnícího materiálu a strukturní integritou mechanismu koule.

Projektanti by měli také zohlednit průtokové vlastnosti kohoutu. Ve zcela otevřené poloze umožňuje neomezený průtok, zatímco v uzavřené poloze zajišťuje úplné oddělení. Čtvrtotáčový mechanismus je ideální pro aplikace vyžadující časté úpravy nebo nouzové vypnutí. Trvanlivost je ovlivněna kvalitou instalace, pravidelnou údržbou a chemickým složením tekutiny procházející kohoutem.

Služba a provoz

Doporučuje se pravidelná kontrola páky a stlačovací matky na známky opotřebení nebo uvolnění. Pokud se kohout stane obtížně ovladatelný, vyjměte a vyčistěte vnitřní komponenty, aby byly odstraněny nečistoty nebo usazeniny. Přeaplikace PTFE základního maziva může zlepšit hladký provoz. V případě vnitřního úniku by měl být kohout nahrazen, nikoli opraven, protože těsnící plochy nelze obnovit, jakmile jsou poškozené. Výrobce poskytuje pětiletou záruku proti vadám materiálu a výrobě, pokud je kohout použit podle specifikovaných parametrů.

Nejčastější otázky

Může být tento kulový kohout použit v otopném okruhu?
Ano, kohout je určen pro použití v otopných systémech s maximální pracovní teplotou 120 °C a tlakem 20 až 30 bar.

Je páka kompatibilní s automatickými systémy?
Ne, páka je ručně ovladatelná a není navržena pro integraci s automatickými řídicími systémy.

Může být tento kohout nainstalován ve svislé poloze?
Ano, kohout lze nainstalovat v jakékoliv poloze, pokud zůstává páka přístupná a nezakrytá.

Jaký je doporučený způsob zatížení stlačovací matky?
Použijte kleště k zatížení matky, dokud není pevná, a vyhýbejte se přetížení, aby nedošlo k poškození závitů nebo těsnících ploch.
