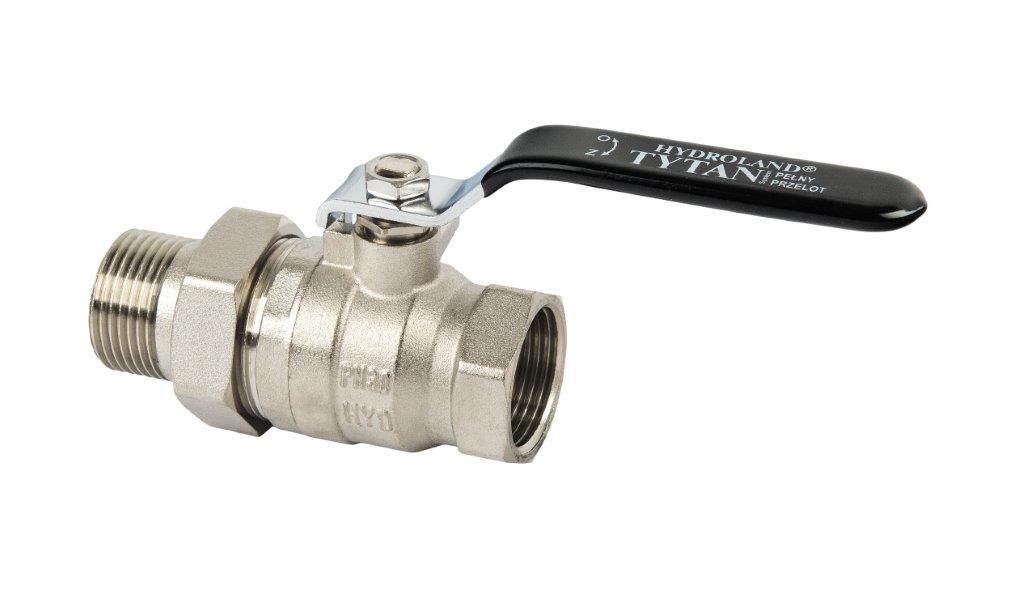

Vodní kulový kohout TYTAN se šroubením, stlačovací maticí a pákou 1 palce, F-M

Detailní popis produktu

Tento kulový kohout s čtvrtotáčkou je navržen pro montáž do bytových, průmyslových a komerčních vodovodních a otopných okruhů. Instalatéři ho často používají v domácích potrubních systémech, otopných okruzích a vodních rozvodech, aby zajistili spolehlivé řízení průtoku. Kompaktní design umožňuje montáž i v úzkých prostorech, jako jsou pod kuchyňskými dříkama, za panely nebo v technických místnostech. Jako komponenta s pevným průtokem nevyžaduje pravidelné úpravy a je vybírána podle průměru potrubí, pracovního tlaku a teploty systému.

Zařízení se integruje jak do nízkotlakých, tak středotlakých systémů, slouží jako uzavírací nebo směrovací bod. Díky své odolné konstrukci a uzavřenému pohonu je vhodné pro prostředí s kolísajícími teplotami a tlaky. Technici ho často kombinují s doplňkovými příslušenstvím, aby zajistili netěsné spojení a dlouhodobou funkčnost.

Technické parametry

Jmenovitý tlak 30 bar zajišťuje vhodnost pro standardní vodní a otopné systémy. S maximální pracovní teplotou 120 °C funguje efektivně jak v teplé, tak v chladné vodě. Velikost spojení 1 palce je kompatibilní se standardními potrubními konfiguracemi, zatímco šroubení umožňuje modulární montáž a výměnu bez řezání potrubí.

Montáž a připojení

Začněte tím, že zajistíte, že potrubí je prázdné a vybroušené. Očistěte vnitřní závity potrubí a případně naneste vhodný závitový těsnicí prostředek. Vložte ventil do systému pomocí závitu G1 F-M se šroubením. Postupně utáhněte šroubení pomocí klíče, zkontrolujte rovnoměrné utažení, aby nedošlo k poškození. Po montáži ověřte, že koule těsně leží proti těsnící ploše, otočením páky o plnou čtvrtotáčku. Zkontrolujte, zda není únik, testováním systému pod tlakem. Běžné chyby při montáži zahrnují přetížení šroubení, které může deformovat tělo, nebo použití nesprávných těsnicích prostředků, které se s časem rozkládají.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními vodními a otopnými systémy, které používají 1 palcové potrubí s G1 závitem. K dokončení montáže zajistěte dostupnost šroubení, těsnících kroužků nebo potrubních nůžek. Pro základní provoz nejsou potřeba žádné další součásti, i když v prostředích s vysokou vibrací mohou být potřeba dilatační články. Podrobnosti o konkrétních kombinacích s jinými komponentami naleznete v technické dokumentaci výrobce.

Technický pozadí pro projektanty

Kulový kohout funguje pomocí koule, která při otočení otevírá nebo uzavírá průtok. Chromovaná mosazná koule odolává korozi a opotřebení, zatímco PTFE těsnění zajistí hermetické uzavření. Mosazná konstrukce poskytuje pevnost a tepelnou stabilitu, což je vhodné pro systémy s různými funkcemi. Šroubení umožňuje demontáž bez odstranění celého ventilu z potrubí. Projektanti by měli zohlednit jmenovitý tlak a teplotu při integraci do větších systémů, aby se ujistili, že podpůrné komponenty odpovídají provozním limitům ventilu.

Servis a provoz

Díky uzavřenému pohonu a odolné konstrukci ventil vyžaduje minimální údržbu. Pravidelně zkontrolujte, zda není únik kolem šroubení a páky. Pokud páka při otočení ztuhne, demontujte ventil a očistěte vnitřní komponenty. Mazání není obvykle potřeba, pokud to výrobce nezadokumentuje. Neexistují definované servisní intervaly mimo pravidelné vizuální kontroly. V případě selhání umožňuje modulární design rychlou výměnu jednotlivých částí místo výměny celé jednotky.

Nejčastější otázky

Může být ventil TYTAN použit v parních systémech?
Ne, není navržen pro parní aplikace, protože maximální pracovní teplota je omezena na 120 °C.

Může být šroubení odstraněno bez řezání potrubí?
Ano, šroubení umožňuje odstranění a výměnu bez odpojení celého potrubí.

Jaký typ závitu je použit pro připojení?
Valc má závit G1 F-M se šroubením, vhodný pro standardní potrubní systémy.

Může být páka nastavena na levou nebo pravou stranu?
Ne, páka je pevně orientována a nemůže být přemístěna po instalaci.
