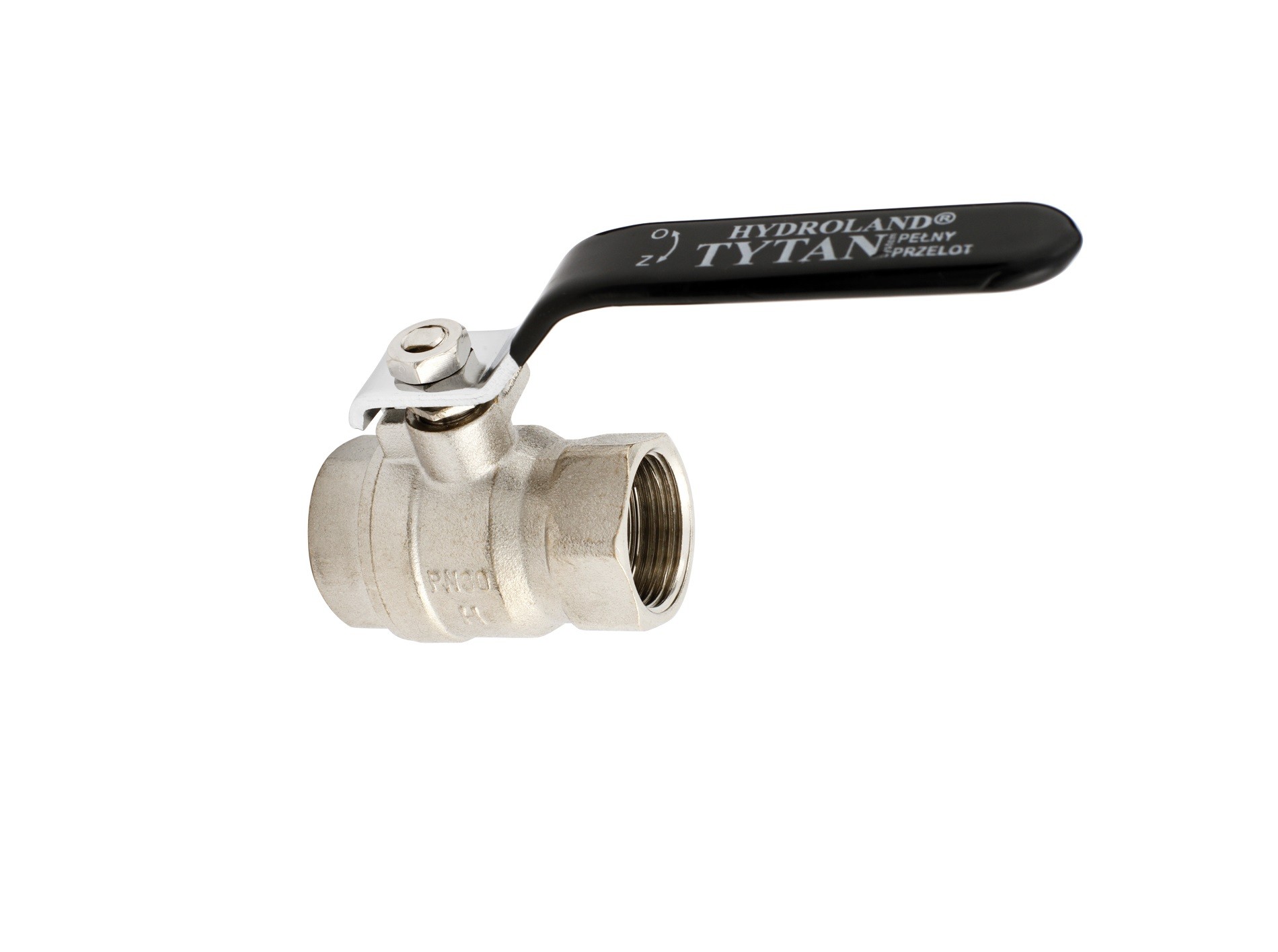

Vodní kulový kohout TYTAN s pákou a stlačovacím šroubem 1/2 palce

Detailní popis produktu

Vodní kulový kohout TYTAN s pákou je kompaktní a odolná řešení pro řízení průtoku vody v domácích a komerčních potrubních a topenářských systémech. Používá se běžně v centrálních topných okruzích, linkách pro teplou a studenou vodu, a v rozdělovačích pro podlahové vytápění. Jeho čtvrtotáčková funkce umožňuje rychlé uzavření části potrubí při údržbě nebo opravě. Konstrukce ventilu zajišťuje hermetické uzavření i za kolísavých tlaků a teplot typických pro moderní stavební technologie.

Instalatéři často integrují tento ventil do systémů vyžadujících časté ruční uzavření, jako jsou linky pro dodávku vody do kotlů, zóny pro radiátory, nebo otopné okruhy kolektorů. Páka poskytuje ergonomické ovládání, snižuje úroveň síly potřebné k ovládání ventilu ve srovnání s tradičními závitovými konstrukcemi. Kompaktní rozměry a standardní 1/2 palcová závita zajišťují vhodnost pro novostavby i rekonstrukce po celé Evropě.

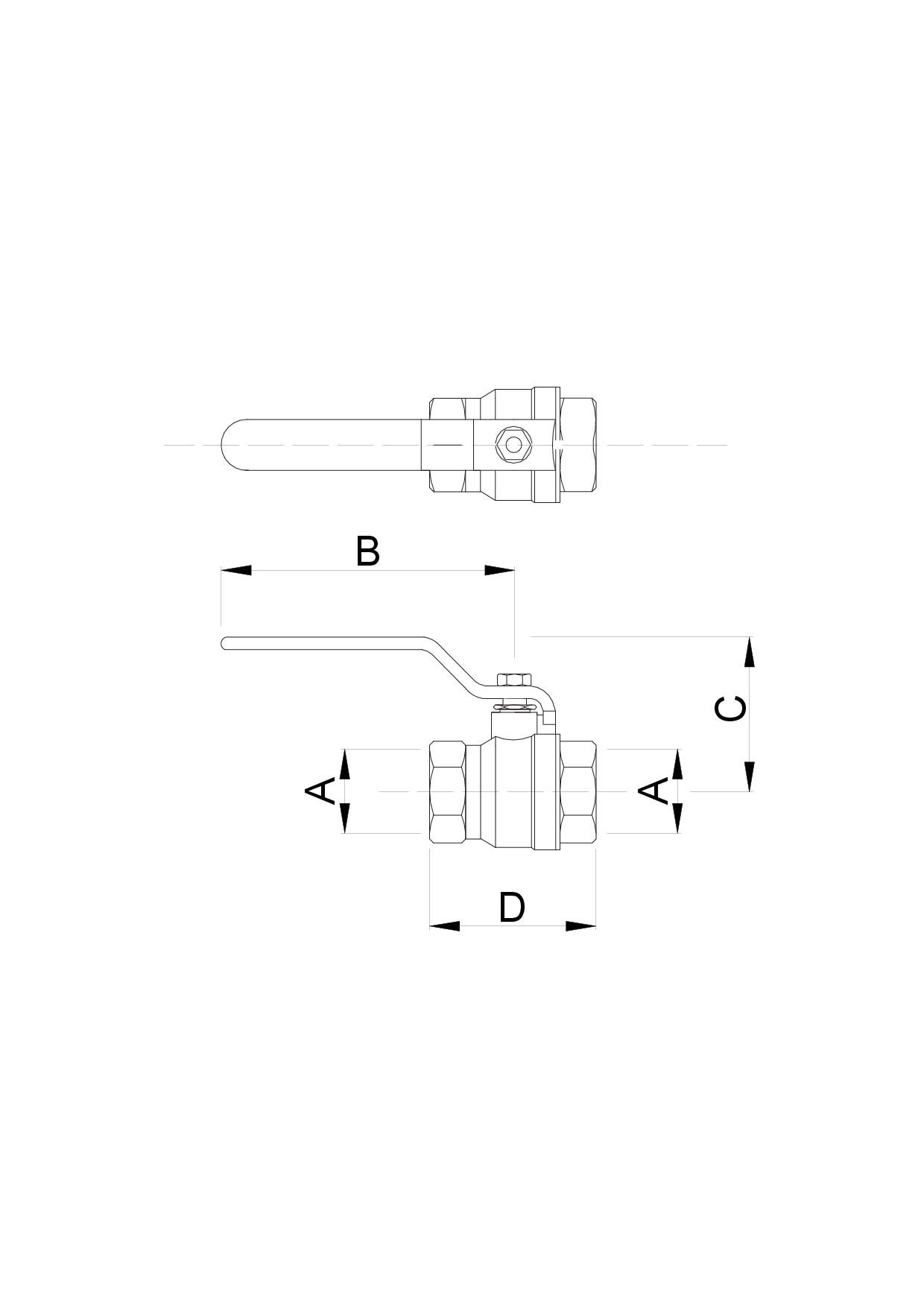

Technické parametry

Montáž a spojení

Montáž kulového kohoutu TYTAN vyžaduje standardní mužskou až ženskou 1/2 palcovou závitu (G1/2). Před montáží zajistěte, že koncové části potrubí jsou čisté a bez hrubek. Na mužskou závitu naneste vhodný těsnicí prostředek nebo PTFE pásku, aby se zabránilo únikům. Stlačovací matku zatíme rovnoměrně pomocí šroubováku, přičemž se vyhýbejte přecpaní, které může poškodit závitu nebo těsnící plochy.

Než zatíme, ujistěte se, že ventil je plně otevřen, aby nedocházelo k zaseknutí. Po montáži zkontrolujte těsnost spojení hledáním kapky nebo vlhkosti. Běžnou chybou je špatná orientace těla ventilu, což může vést k nerovnoměrnému namáhání závitů a ke ztrátě funkčnosti. Vždy orientujte ventil tak, aby směr průtoku odpovídal rozvrhu systému.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s běžnými měděnými, ocelovými a PPR potrubními systémy používanými v domácích a komerčních aplikacích. Může být integrován s redukčními ventily, termostatickými směšovacími ventily a expanzními nádobami v topných systémech. Pro bezpečné upevnění v zdi nebo za panely zvažte použít opěrný rám nebo upevňovací svorku. Pro základní montáž není potřeba dalšího příslušenství, ale těsnicí prostředek může být užitečný pro zajištění těsného spojení.

Technický pozadí pro projektanty

Kulový kohout TYTAN funguje na jednoduchém, ale efektivním principu: chromovaná měděná koule s PTFE sedlem ovládá průtok otáčením v měděném těle. Materiál PTFE poskytuje nízké tření a vysokou odolnost proti chemickým látkám, což jej činí ideálním pro systémy se vodou. Páka poskytuje mechanickou výhodu, snižuje moment síly potřebný pro ovládání, přičemž zároveň zajišťuje přesné ovládání.

Konstruovaný z niklově měděného těla, ventil odolává korozi a udržuje svou strukturní integritu v průběhu času. Mezní hodnoty teploty a tlaku jsou určeny vlastnostmi PTFE těsnění a tepelnými roztažnostmi materiálů. Pro optimální výkon by měl být ventil instalován v přístupném místě pro údržbu a inspekci. Vyhněte se vystavení rychlým změnám teploty nebo nadměrnému mechanickému namáhání, které může poškodit těsnící plochy.

Servis a provoz

Doporučuje se pravidelná kontrola pro zajištění pokračujícího výkonu. Zkontrolujte, zda nejsou příznaky úniku, zejména u stlačovací matky a závitových spojení. Pokud se ventil stane obtížně ovladatelný, demontujte a vyčistěte kouli a sedlo, abyste odstranili nečistoty nebo minerální usazeniny. Výrobce garantuje pět let bezproblémového provozu, pokud je ventil instalován a údržbě podle pokynů.

V technické dokumentaci nejsou specifikovány žádné plánované termíny pro servis. Nicméně, pokud je ventil používán v prostředí s vysokým obsahem minerálů, může být nutná pravidelná odmastění pro udržení funkčnosti. V případě úniku nebo selhání by měl být celý kus nahrazen místo opravy, protože těsnící komponenty nejsou navrženy pro provozní opravy.

Casto kladené otázky

Může být kulový kohout TYTAN použit v systémech recirkulace teplé vody?
Ano, ventil má maximální pracovní teplotu 120 °C, což ho činí vhodným pro systémy recirkulace teplé vody a topné aplikace.

Je páka nastavitelná pro levou nebo pravou ruku?
Ne, páka je pevně umístěna. Instalatéři by měli zajistit správnou orientaci ventilu pro hladké ovládání.

Může být ventil použit s potrubím nebo adaptéry pokovenými PTFE?
Ano, těsnicí materiál PTFE je kompatibilní s povrchy pokovenými PTFE. Ujistěte se, že závity jsou správně zarovnané a utěsněné během montáže.

Jaký je doporučený moment pro zatímací stlačovací matku?
Přestože není poskytnuta konkrétní hodnota momentu, instalatéři by měli zatímat matku dokud není pevně a pak ji otočit o další čtvrtinu až polovinu otáčky šroubovákem.
