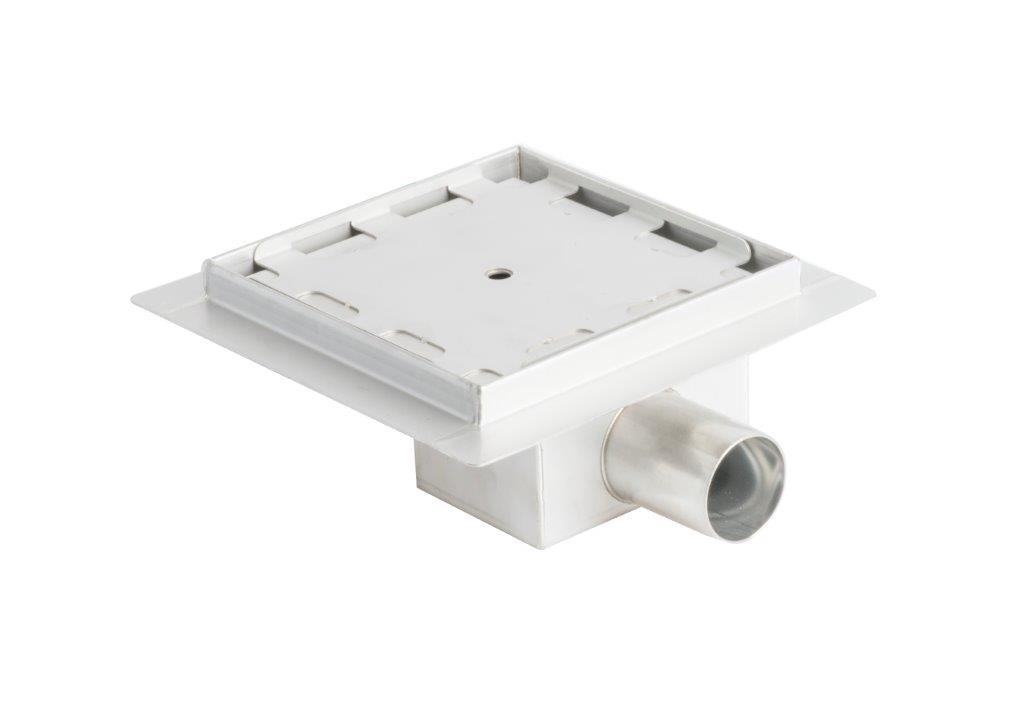

Lineární sprchový odtok (odtok) EVEN 15x15 cm

Detailní popis produktu

Lineární sprchové odtoky jsou základními komponenty moderních koupelních a mokrých místností. Zajišťují efektivní odvod vody z oblastí sprch a jsou běžně integrovány do dlažeb. Instalatéři musí při specifikaci těchto jednotek zohlednit požadovanou kapacitu odtoku, sklon podlahy a rozměry připojení. Model EVEN 15x15 cm je vhodný pro standardní sprchové kouty a kompaktní mokré místnosti, kde je místo omezené, ale vyžaduje se efektivní odtok.

Tyto odtoky se obvykle instalují spolu s návrhem nakloněné podlahy, aby se zajistilo, že voda bude proudit směrem k odtoku. Instalace musí zahrnovat požadovanou hloubku těla odtoku a tloušťku okolních dlažeb. Odtok musí být vodorovný a správně utěsněný, aby se zabránilo úniku vody a zajistilo dlouhodobé fungování.

Technické parametry

Instalace a připojení

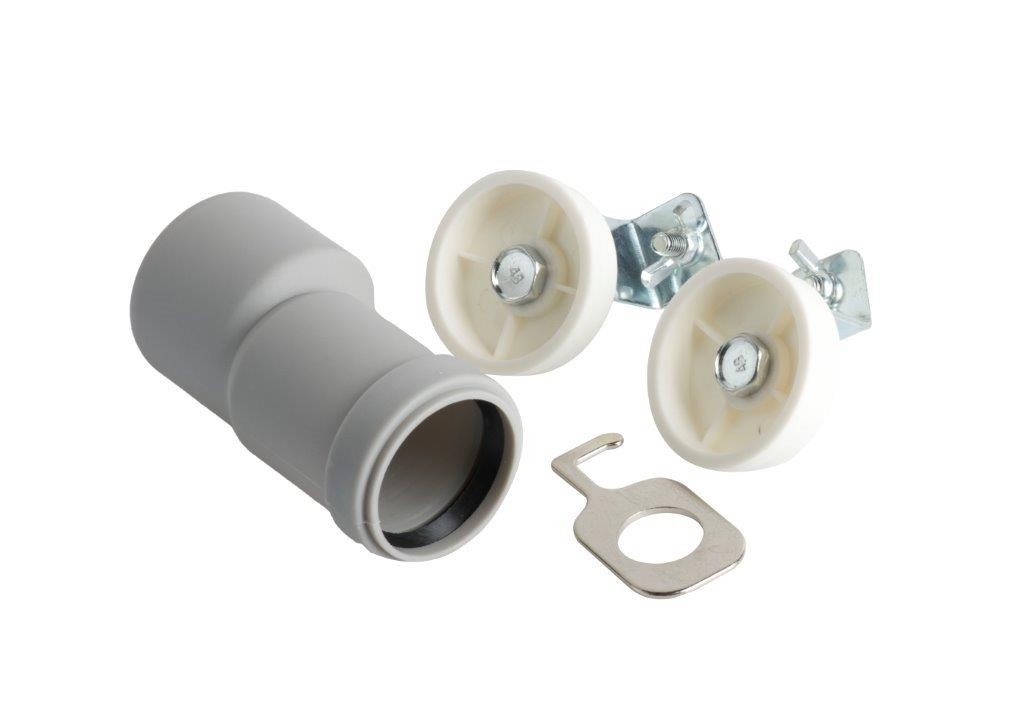

Instalační postup zahrnuje přípravu podlahy, umístění těla odtoku a jeho zabezpečení pomocí poskytnutých vyrovnávacích nožků. Odtok musí být připojen k odtokové trubce o průměru 40/50 mm pomocí zahrnutého redukce. Hloubka instalace 52 mm musí být zohledněna v konstrukci podlahy. Kryt odtoku je vybaven tlumicími podložkami, které snižují hluk padající vody. Běžné chyby při instalaci zahrnují nesprávný sklon podlahy, nedostatečné utěsnění okolo těla odtoku a nesprávné zarovnání připojení uzávěru.

Kompatibilita a příslušenství

Tento odtok je kompatibilní se standardními odtokovými systémy o průměru 40 mm a může být připojen k trubkám o průměru 50 mm pomocí zahrnutého redukce. 2 cm okrajový lístek zajišťuje pevné upevnění v podlaze. Pro základní instalaci nejsou potřeba žádná další příslušenství. Odtok je navržen pro použití s běžnými dlažbami a povrchovými úpravami podlah.

Technický popis pro projektanty

Lineární odtok funguje tak, že umožňuje vodě proudit do odtokové plochy a do uzávěru. Odtok je navržen k integraci do dlažeb s 2 cm okrajovým lístkem, který zajišťuje vodotěsné těsnění. Tlumicí podložky snižují dopad kapek vody na kryt odtoku. Trvanlivost je ovlivněna kvalitou instalace, sklonem podlahy a údržbou uzávěru.

Služba a provoz

Doporučuje se pravidelné kontrolování uzávěru a odtokové trubky, aby byl zajištěn bezproblémový průtok. Uzávěr lze vyčistit z horní strany, aby se odstranily nečistoty a zabránilo se zácpám. Kryt odtoku by měl být kontrolován na známky opotřebení nebo poškození. Tlumicí podložky by měly být kontrolovány na poškození, které by mohlo ovlivnit výkon.

Nejčastější otázky

Může být tento odtok použit v mokré místnosti s nakloněnou podlahou?
Ano, odtok je navržen pro použití v mokrých místnostech s nakloněnou podlahou, aby byl zajištěn správný průtok vody směrem k odtoku.

Jaký je maximální průtok tohoto odtoku?
Odtok má průtok 30 l/min, což je vhodné pro běžné provozní podmínky v běžné sprchové oblasti.

Může být uzávěr vyčištěn bez odstranění krytu odtoku?
Ano, uzávěr lze vyčistit z horní strany bez nutnosti odstranění krytu odtoku.

Jaká je tloušťka krytu odtoku?
Kryt odtoku má tloušťku 1,5 mm, což zajišťuje konstrukční pevnost a odolnost.
