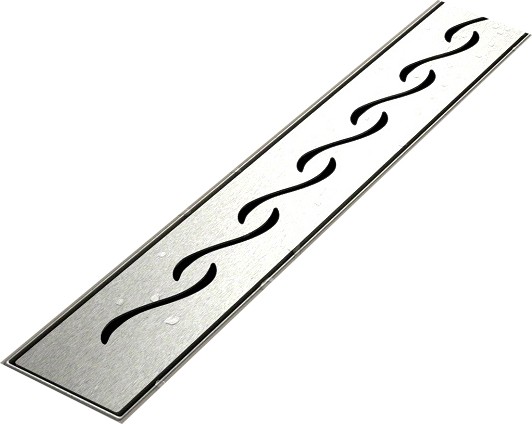

Lineární sprchový odvod FALA 90 cm

Detailní popis produktu

Tento lineární sprchový odvod je vhodný pro instalaci do mokrých místností, koupelen a jiných vnitřních prostor, kde je potřeba efektivní povrchový odvod. Často se používá spolu s dlažebními povrchy a hydroizolačními membránami. Jednotka je navržena pro horizontální integraci do podlahové konstrukce a připojuje se k běžným odpadním potrubím pomocí zahrnutého reduktoru a sifonu. Montéristé by měli zajistit správný sklon směrem k odvodům a ověřit kompatibilitu s existujícím potrubím.

Typické aplikace zahrnují bytové i komerční sanitární instalace, kde je potřeba diskrétní a efektivní odvodové řešení. Ovod se instaluje rovně s dokončeným povrchem podlahy a musí být zabudován v raných fázích dlažebních nebo podlahových prací. Zahrnutí vyrovnávacích podložek umožňuje jemné nastavení úrovně podlahy, aby byla zajištěna správná směr proudu.

Technické parametry

Instalace a připojení

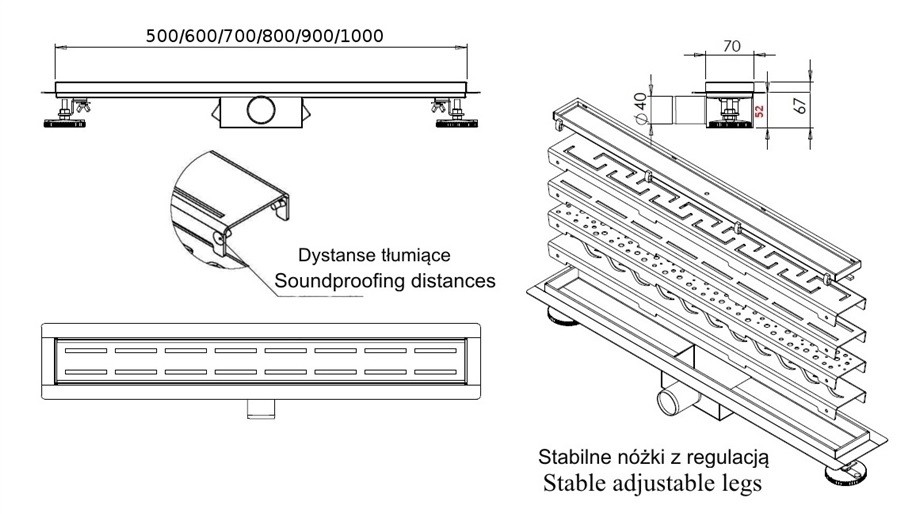

Instalační proces začíná umístěním odvodu do plánovaného místa a jeho zajištěním pomocí zahrnutých vyrovnávacích podložek. Ovod musí být zabudován do konstrukce podlahy a zarovnán s hydroizolační membránou. Jakmile je odvod na místě, odpadní potrubí se připojí pomocí reduktoru 50/40 mm. Sifon se otočí do požadované pozice a zabezpečí se proti úniku. Kryt se pak osadí s tlumícími podložkami, aby se snížil zvuk padající vody.

Klíčové kontroly během instalace zahrnují ověření správného sklonu směrem k odvodům, zajištění, že sifon je plně těsný, a potvrzení, že všechna připojení jsou vodotěsná. Běžné chyby zahrnují nesprávné zarovnání odvodu, nedostatečné těsnění u sifonu nebo nezohlednění požadované hloubky instalace. Tyto chyby mohou vést k nízkému výkonu odvodu nebo k únikům.

Kompatibilita a příslušenství

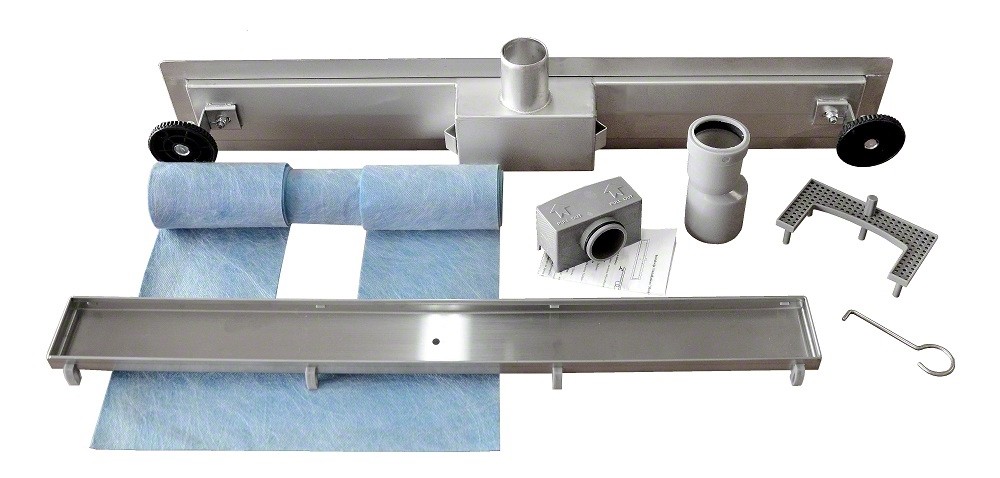

Tento odvod je kompatibilní s běžnými odpadními potrubími o průměru 40 mm a může být integrován do většiny moderních sanitárních systémů. Dodává se s 2 cm nýtem, 40 mm otáčivým sifonem, reduktorem 50/40 mm, vyrovnávacími podložkami a odpadním potrubím o průměru 40/50 mm. Pro základní instalaci nejsou potřeba žádné další příslušenství. Pro větší nebo složitější systémy mohou být potřeba dodatečné komponenty, jako jsou rozdělovače nebo prodlužovací adaptéry.

Technický pozadí pro projektanty

Funkce tohoto lineárního odvodu je založena na odvodu vody gravitací. Sifon vytváří vodní těsnění, které zabraňuje návratu pachů a plynů, zároveň umožňuje průchod odpadní vody. Použití nerezové oceli AISI 304 zajišťuje odolnost proti korozi a dlouhodobou odolnost v vlhkém prostředí. Tlumící podložky zmenšují dopad padající vody, což zlepšuje akustický komfort v místnosti.

Integrace odvodu do celkového systému závisí na sklonu podlahy a kapacitě sifonu. Vlastnosti nerezové oceli umožňují dlouhodobé používání bez degradace, za předpokladu, že systém je správně těsný a udržovaný. Design také umožňuje snadný přístup k sifonu pro čištění a kontrolu, což podporuje dlouhodobou efektivitu systému.

Servis a provoz

Pravidelný servis zahrnuje kontrolu sifonu na zácpy a jeho čištění při potřebě. Sifon lze přistupovat z horní strany pro pravidelné kontroly. Je důležité zajistit, že vodní těsnění zůstává neporušené a odvod zůstává bez nečistot. V technické dokumentaci nejsou definována konkrétní servisní intervaly, ale doporučuje se pravidelné kontroly pro udržení optimálního výkonu.

Nejčastější otázky

Může být odvod připojen k odpadnímu potrubí o průměru 40 mm?
Ano, odvod obsahuje reduktor 50/40 mm pro přímé připojení k odpadnímu potrubí o průměru 40 mm.

Je sifon přístupný pro čištění?
Sifon je navržen tak, že lze čistit z horní strany, bez nutnosti demontáže těla odvodu.

Které materiály se používají při výrobě odvodu?
Ovod je vyroben z nerezové oceli AISI 304 s tloušťkou dna 1,2 mm a krytu 1,5 mm.

Jak se odvod zabezpečí během instalace?
Ovod se umístí pomocí zahrnutých vyrovnávacích podložek a zabuduje se do konstrukce podlahy během dlažebních nebo podlahových prací.
