Lineární sprchový odvod LINIA 90 cm

Detailní popis produktu

Lineární sprchové odvody jsou základními komponenty moderních sprchových místností a sprchových nádrží, zejména v bytových a komerčních koupelnách, kde velké plochy vyžadují efektivní odvod vody. Tato verze se často používá v dlažebních nebo těsněných sprchových oblastech, kde je potřeba skrytý odvodový systém. Instalace zahrnuje vyříznutí podlahy pro umístění žlabu a zajištění těsnosti, aby nedocházelo k únikům. Odvod je navržen k integraci do běžných kanalizačních systémů a je vhodný jak pro nové stavby, tak pro rekonstrukce.

Při plánování rozvrhu musí montér zohlednit sklon podlahy směrem k odvodu, polohu odpadové trubky a kompatibilitu s vybraným těsnícím způsobem. Rozměry odvodu a jeho připojovací body musí být v souladu s celkovým kanalizačním návrhem, aby byl systém těsný a efektivní. Tloušťka žlabu a materiálové vlastnosti jsou klíčové pro určení konstrukční odolnosti a dlouhodobé funkčnosti odvodu.

Technické parametry

EAN	5900308736593
Kód	ODPLYW.LI.0900

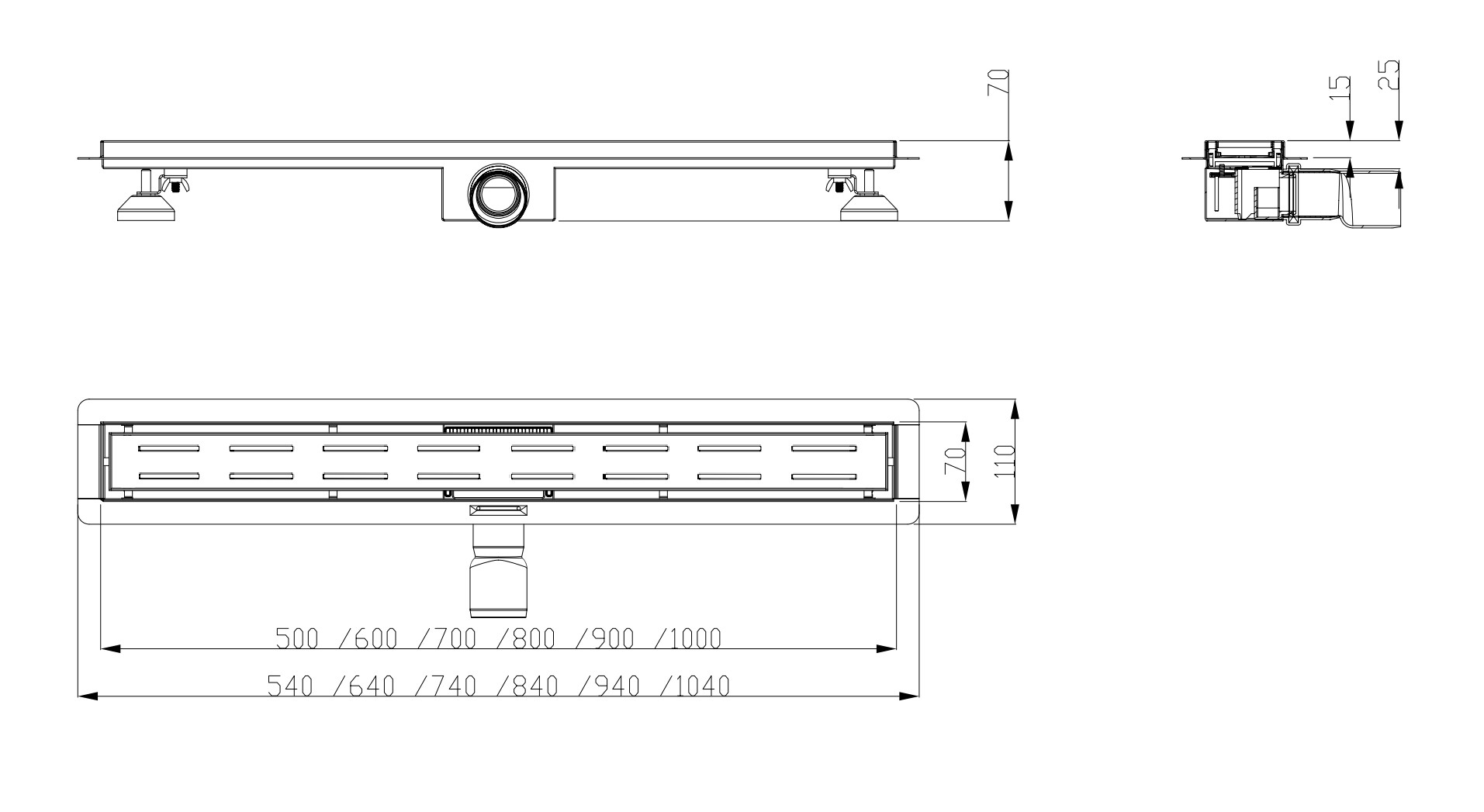

Odvod má žlab o tloušťce 1,2 mm a krytu 1,5 mm, oba z nerez oceli AISI 304. Připojení odpadu je 40 mm s redukcí 50/40 mm, což umožňuje kompatibilitu s běžnými kanalizačními systémy. Průtočnost je 30 l/min, což je vhodné pro velké sprchové plochy. Tyto parametry jsou zásadní pro určení správné velikosti modelu a zajištění, že odvod zvládne očekávané zatížení vodou bez přetečení nebo návratu.

Instalace a připojení

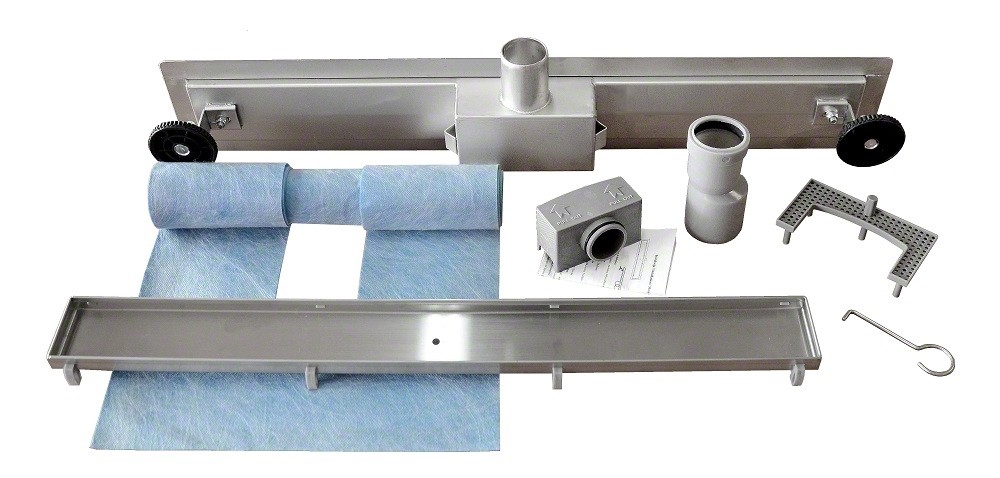

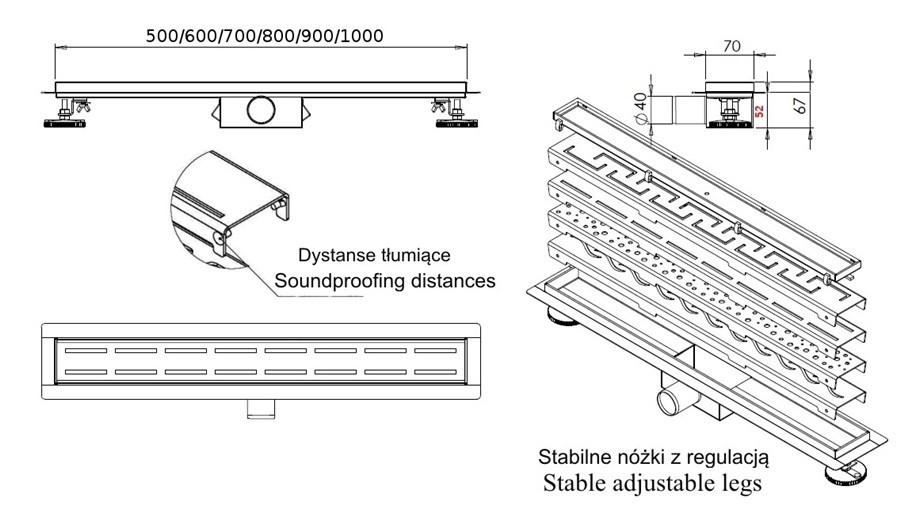

Instalace začíná vyříznutím podlahy na požadovanou hloubku, která je 52 mm u tohoto modelu. Odvod je následně umístěn a upevněn pomocí zahrnutých vyrovnávacích nožků, aby byl rovný. 2 cm lišta kolem obvodu pomáhá vytvořit těsné spojení. Odpadová trubka musí být připojena k výstupu 40 mm a při připojení k větší trubce se doporučuje použít redukci 50/40 mm. Důležité je zkontrolovat výšku odvodu vůči podlaze a těsnost odpadového připojení, aby nedocházelo k únikům. Běžné chyby při instalaci zahrnují nesprávný sklon, nedostatečné těsnění nebo špatné zarovnání odpadové trubky.

Kompatibilita a příslušenství

Odvod LINIA 90 cm je kompatibilní s běžnými odpadovými systémy o průměru 40 mm a může být připojen k P-trubce nebo S-trubce pomocí dodané redukce. Je vhodný pro použití s většinou těsnících membrán a dlažebních lepidel. K dokončení instalace mohou být potřeba další položky, jako jsou těsnící směsi, membránové listy a dlažební vložky. Pro tento model nejsou uvedeny související produkty.

Technický popis pro projektanty

Princip fungování odvodu je založen na gravitačním průtoku vody z povrchu sprchové nádrže do žlabu, který vodu směruje přes odpadové připojení. Konstrukce z nerez oceli zajišťuje odolnost proti korozi a opotřebení, což zaručuje dlouhou životnost. Vlastnosti materiálu také umožňují snadné čištění a údržbu. Integrace do systému závisí na sklonu podlahy a poloze odpadové trubky. Tloušťka žlabu a krytu spolu s tlumícími vložkami přispívají k efektivnosti a akustické výkonnosti odvodu. Správná instalace je klíčová pro zajištění, že systém funguje podle očekávání.

Služba a provoz

Pravidelná kontrola odpadového připojení a integrity těsnění je doporučena, aby systém zůstal těsný. Sifon lze čistit z horní strany, což zjednodušuje údržbu. V návodu nejsou uvedena konkrétní období pro servis. Jakékoliv známky úniku nebo zácpky by měly být řešeny co nejdříve, aby nedošlo k poškození okolních konstrukcí.

Nejčastější otázky

Může být odvod LINIA 90 cm připojen k běžnému odpadovému systému o průměru 40 mm?
Ano, odvod má sifon o průměru 40 mm s redukcí 50/40 mm, což umožňuje připojení k běžným odpadovým systémům pomocí dodané redukce.

Jaká je minimální hloubka podlahy pro instalaci?
Instalace vyžaduje minimální hloubku 52 mm, aby byl odvod správně umístěn a zajištěna těsnost.

Je nerezový kryt odolný proti korozi?

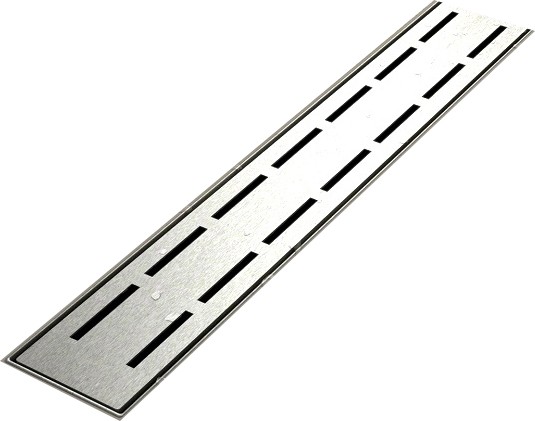

Kryt je vyroben z nerez oceli AISI 304 s matným povrchem, který poskytuje odolnost proti korozi a špině.

Může být odvod použit s těsnícími membránami?
Ano, odvod je kompatibilní s většinou těsnících membrán a může být integrován do hydroizolační vrstvy během instalace.
