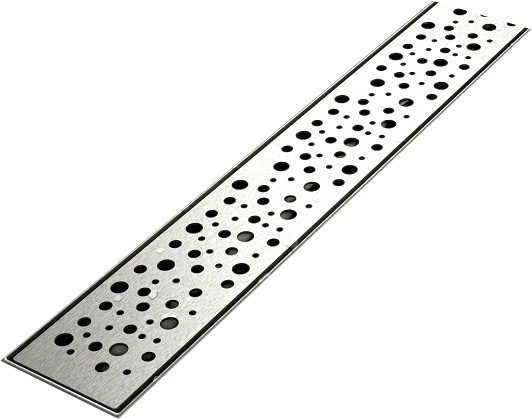

Lineární sprchový odvod SIMPLE 100 cm

Detailní popis produktu

Lineární sprchové odvody jsou zásadní komponenty v návrhu mokrých pokojů a koupelen, zajišťují efektivní odvod vody a zabrání hromadění vody na povrchu. Tato verze se obvykle instaluje v dlažebních plochách, kde je potřeba skrytý systém odvodů. Model SIMPLE 100 cm je navržen pro použití v bytových i komerčních prostorách, včetně veřejných toalet a wellness zahrad. Integruje se do standardních potrubních systémů a je vhodný jak pro nové stavby, tak pro rekonstrukce. Ovod se instaluje pod povrch podlahy, přičemž přeplňovací otvor a maskovací deska jsou viditelné na povrchu.

Při instalaci se odvod zasune do stěrky nebo dlažebního lože, čímž získá rovný povrch s okolním prostředím. Návrh odvodu umožňuje rovnoměrné rozdělení vody po celé délce, což snižuje riziko hromadění vody. Vnitrní tlumení hluku zajišťuje, že zvuk padající vody je minimalizován, což přispívá k příjemnějšímu prostředí. Sifonový systém zabraňuje návratu vody a zajišťuje hygienické uzavření.

Technické parametry

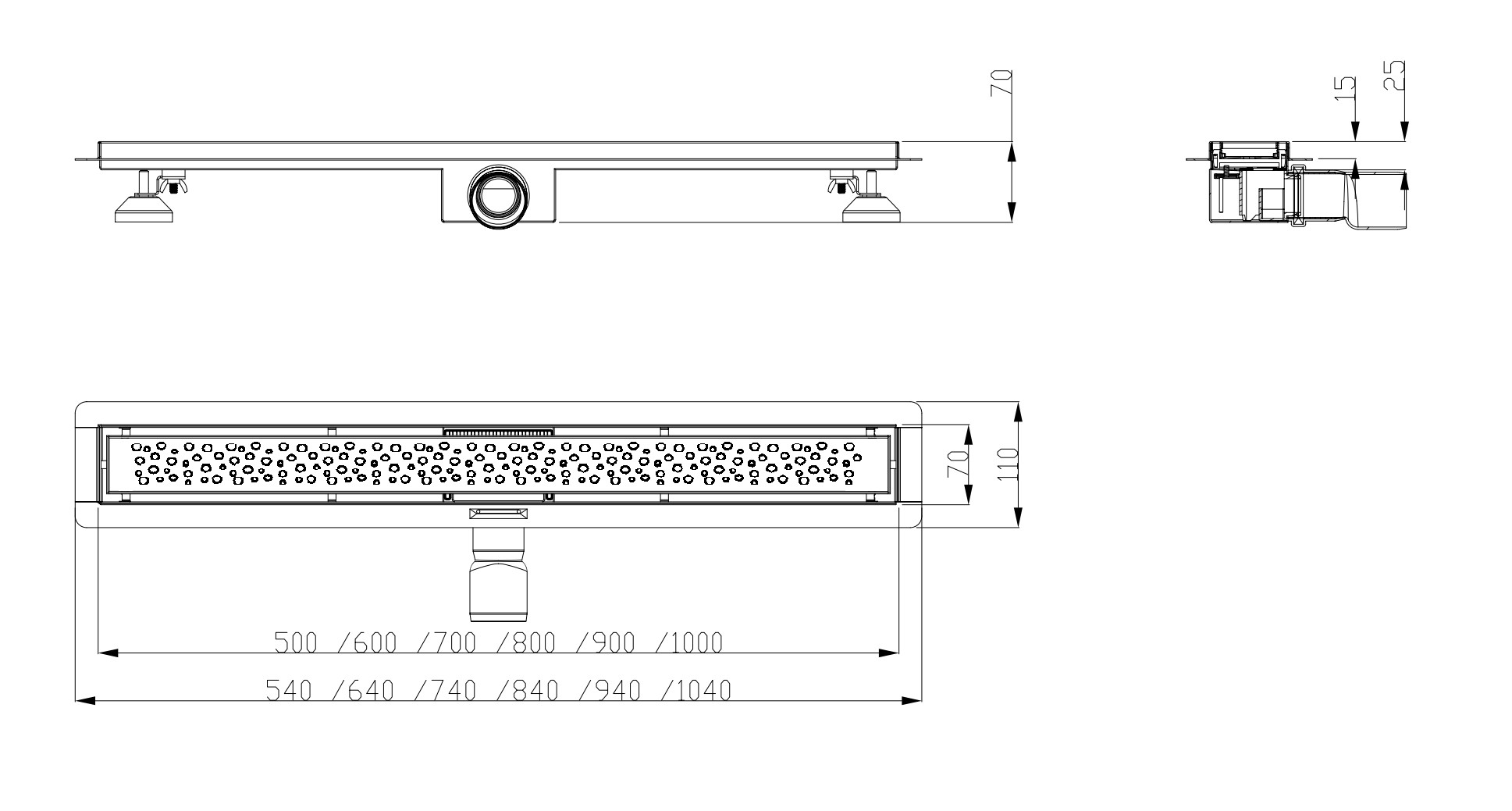

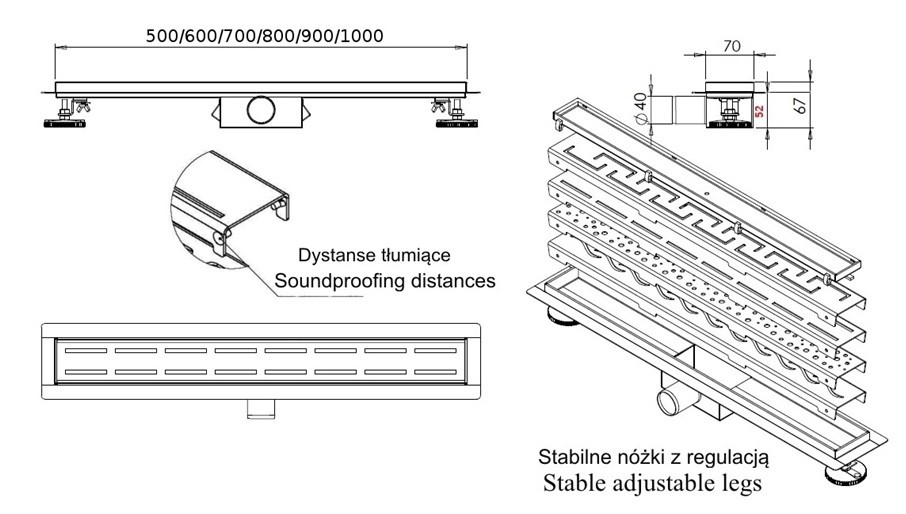

Ovod má délku 1000 mm a šířku 62 mm. Tloušťka žlabu je 1,2 mm a maskovací deska má tloušťku 1,5 mm. Sifon má průtokovou kapacitu 30 l/min a odvod 40 mm. Hloubka instalace je 52 mm. Tyto parametry jsou klíčové pro určení vhodnosti odvodu pro konkrétní aplikace, zejména vzhledem k požadavkům na průtok vody a strukturní integraci.

Instalace a připojení

Instalace začíná přípravou podlahy a zajištěním rovného povrchu. Ovod se pak zasune do stěrky nebo dlažebního lože, přičemž přeplňovací otvor je zarovnaný s povrchem. Potrubí o průměru 40/50 mm se připojí k sifonu, který se čistí z horní strany. Při potrubním připojení je třeba zohlednit redukci 50/40 mm. Je důležité zkontrolovat výšku a sklon odvodu, aby byl zajištěn správný průtok vody. Běžné chyby zahrnují nesprávné umístění, což může vést k hromadění vody, a nedostatečné těsnění, které může způsobit úniky.

Kompatibilita a příslušenství

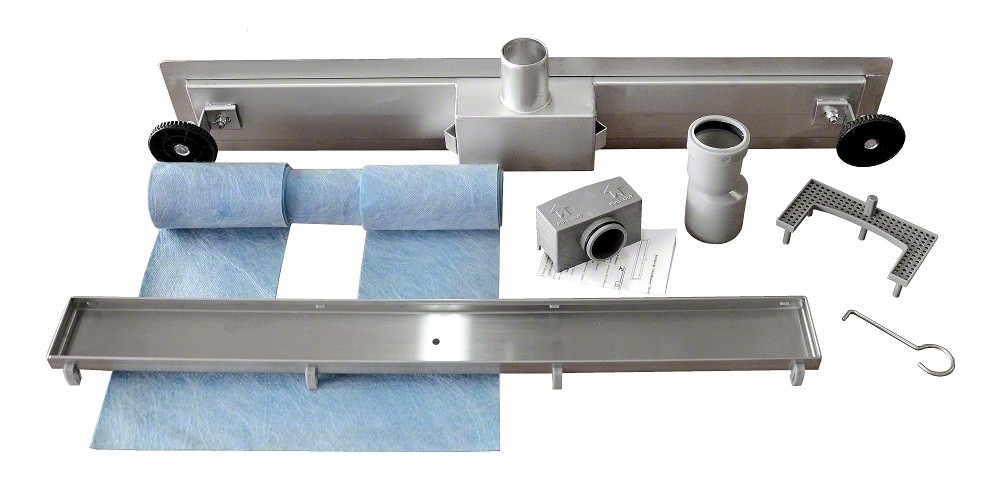

Tento lineární odvod je kompatibilní se standardními potrubními systémy a lze jej připojit k odvodní trubce o průměru 40 mm. K instalaci nejsou potřeba žádné konkrétní příslušenství, protože jednotka obsahuje všechny potřebné komponenty, jako je sifon, regulační nožky a tlumení hluku. Ovod je navržen pro použití s běžnými dlažebními kameny a nepožaduje speciální těsnící směsi. Doporučuje se použít kompatibilní těsnící materiály, aby byla zajištěna vodotěsná instalace.

Technický pozadí pro návrháře

Lineární odvod SIMPLE 100 cm pracuje na principu sifonu, kde sifon vytváří vakuum, které zabraňuje návratu vody a udržuje hygienické uzavření. Ovod je vyroben z nerezové oceli AISI 304, což je materiál známý svou odolností proti korozi a trvanlivostí. Vyleštěný povrch zvyšuje estetiku a zároveň zmenšuje viditelnost šrám. Návrh odvodu umožňuje rovnoměrné rozdělení vody po celé délce, což je důležité pro velké plochy. Integrace do systému závisí na sklonu a rozložení podlahy, stejně jako na kapacitě odvodní trubky. Trvanlivost a efektivita odvodu jsou ovlivněny kvalitou instalace a údržbou sifonu.

Služby a provoz

Doporučuje se pravidelná kontrola sifonu, aby zůstal bez zácp. Sifon lze čistit z horní strany, což umožňuje snadnou údržbu bez nutnosti odstranění odvodu. Tlumení hluku by mělo být kontrolováno na opotřebení a případně vyměněno. Nejsou stanoveny konkrétní intervaly údržby, ale doporučuje se kontrolovat odvod během běžné údržby potrubního systému. Jakékoliv známky úniku nebo hromadění vody by měly být okamžitě vyšetřeny, aby se zabránilo poškození okolních konstrukcí.

Nejčastější otázky

Může být odvod SIMPLE 100 cm použit s 50 mm odvodní trubkou?
Ano, odvod obsahuje redukci 50/40 mm, což umožňuje připojení k 50 mm odvodní trubce pomocí redukce.

Je odvod vhodný pro použití ve veřejných toaletách?
Ano, odvod je vhodný jak pro bytové, tak komerční aplikace, včetně veřejných toalet, díky své odolné konstrukci a efektivnímu odvodu vody.

Může být odvod instalován do dlažební podlahy?
Ano, odvod je navržen pro instalaci do dlažebních podlah a obsahuje regulační nožky, které zajistí rovný povrch s okolními dlažebními kameny.

Jak se čistí sifon?
Sifon lze čistit z horní strany, což umožňuje snadný přístup a údržbu bez nutnosti odstranění odvodu nebo okolních dlažebních kamen.
