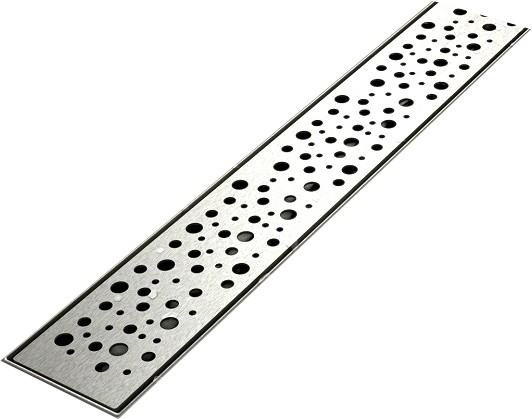

Lineární odtok pro sprchovací koupel SIMPLE 80 cm

Detailní popis produktu

Lineární odtoky jsou základní komponenty v moderních koupelnách a mokrých zónách, kde je potřeba efektivního odvodu povrchové vody. Používají se v dlažebných oblastech sprch, wellness zónách a komerčních umývacích místnostech k řízení průtoku vody a zabránění stání. Instalatéři pracující na těchto systémech musí zajistit správné rozměry, zarovnání a integraci do kanalizační sítě budovy, aby byla zajištěna hygiena a konstrukční celistvost.

Tento model je navržen pro běžné domácí a lehké komerční aplikace. Poskytuje spojitý odvod vody po podlaze sprchy, což umožňuje rovnoměrné rozdělení a efektivní odvod. Montáž zahrnuje upevnění těla odtoku k podlahové konstrukci, připojení k hlavnímu odpadnímu systému a zajistí rovné povrchové dokončení v souladu s okolními dlažbami. Odtok je vhodný pro použití s běžnými odpadními potrubími o průměru 40 mm a obsahuje funkce, které snižují hluk padající vody.

Technické parametry

EAN	5900308736647
Kód	ODPLYW.SIM.0800

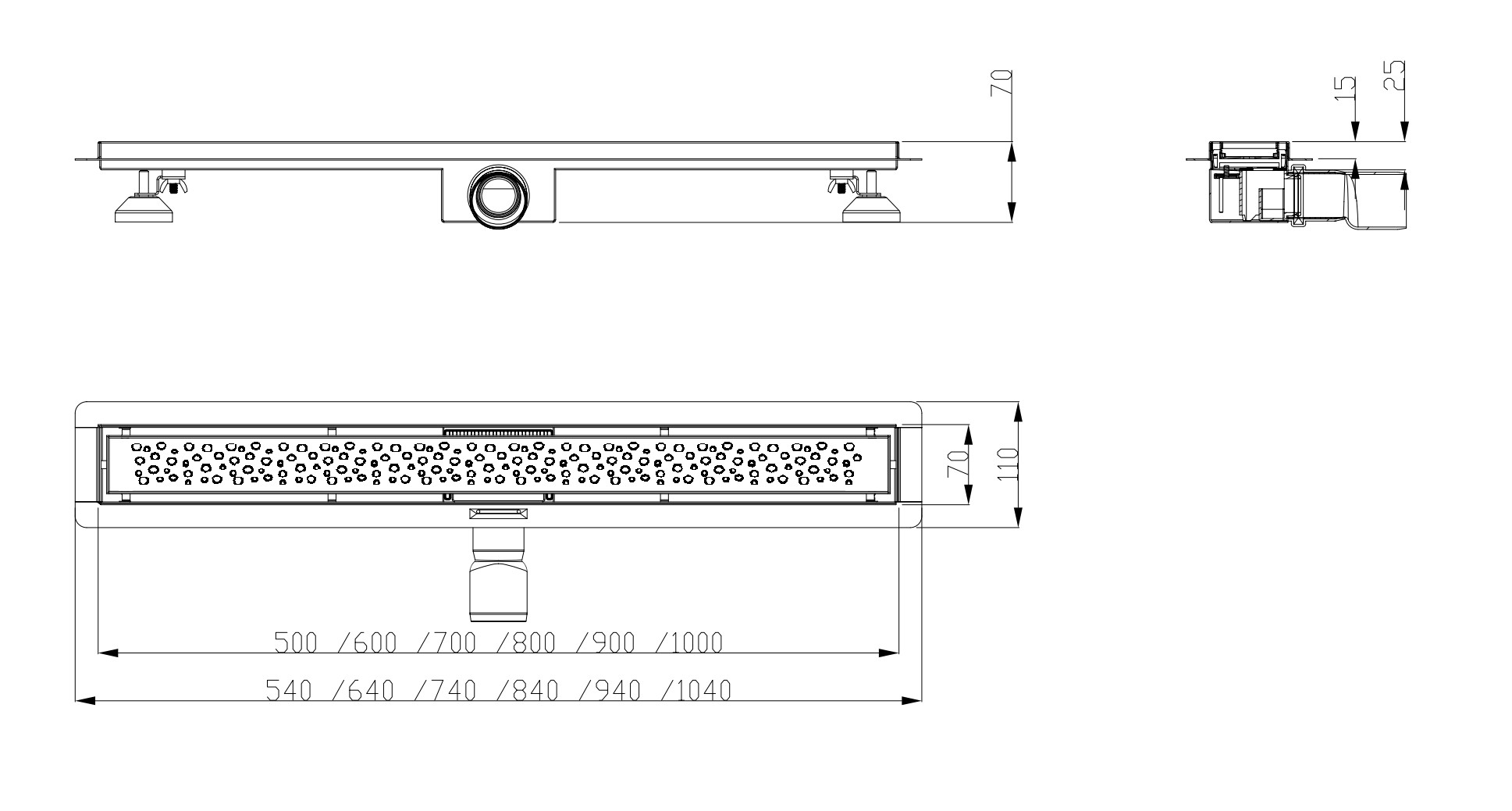

Odtok má šířku kanálu 62 mm a nominální výkon 30 l/min. Tyto hodnoty jsou klíčové pro určení vhodného modelu pro požadovanou zátěž vody. Připojení o průměru 40 mm zajišťuje kompatibilitu s běžnými kanalizačními systémy, zatímco tloušťka dna 1,2 mm a tloušťka krytu 1,5 mm poskytují konstrukční tuhost a dlouhou trvanlivost. Hloubka montáže 52 mm musí být zohledněna při plánování tloušťky podlahy a dlažby.

Montáž a připojení

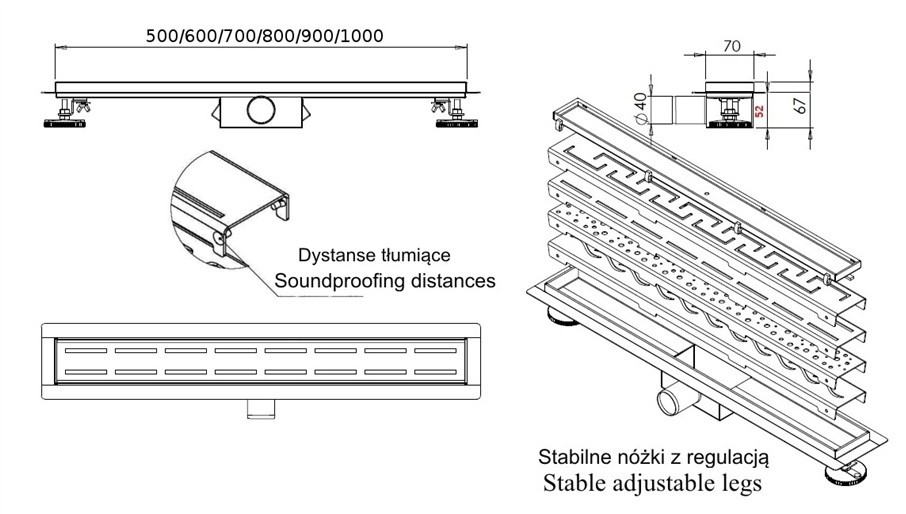

Montáž začíná umístěním těla odtoku na určené místo a jeho upevněním pomocí nastavitelných nožiček, aby bylo zajištěno rovné zarovnání. Odtok musí být připojen k hlavnímu odpadnímu systému potrubím o průměru 40 mm, přičemž je zahrnut reduktor 50/40 mm pro kompatibilitu s potrubími většího průměru. 2 cm rameno kolem odtoku zajišťuje bezpečné dlažebné povrchy a zabrání úniku vody mimo odtok. Je důležité kontrolovat, že odtok je rovný a že těsnicí kroužek je správně dosednutý, aby se zabránilo únikům. Běžné chyby zahrnují špatné zarovnání, nedostatečné těsnění nebo nezohlednění hloubky montáže 52 mm při přípravě podlahy.

Kompatibilita a příslušenství

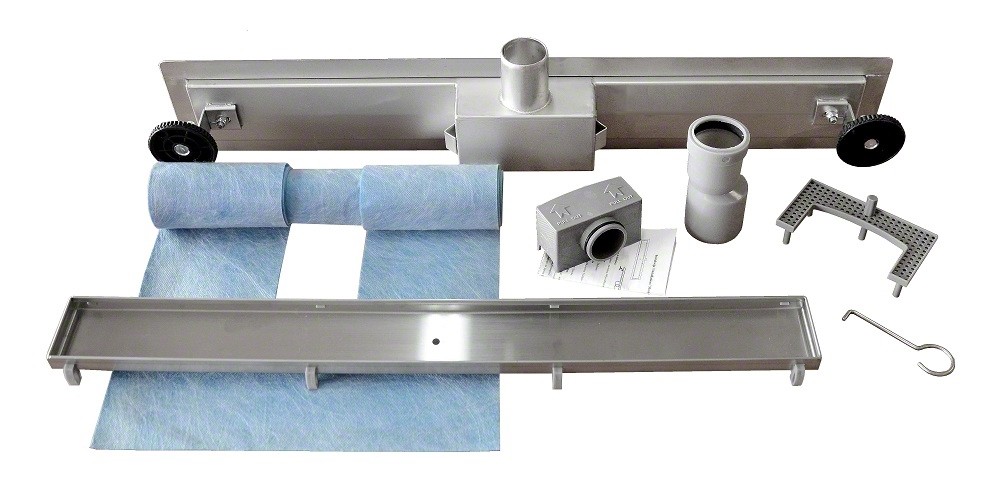

Lineární odtok SIMPLE 80 cm je kompatibilní s běžnými odpadními systémy o průměru 40 mm a může být připojen pomocí běžných PVC nebo kovových potrubí. Zahrnutý reduktor 50/40 mm umožňuje integraci s odpadními potrubími většího průměru. Pro montáž by měly být použity běžné těsnící směsi a lepidla vhodná pro povrchy z nerezu. K základní montáži nejsou potřeba žádná další příslušenství, i když mohou být potřeba vlastní dlažby nebo okraje pro zapasování s okolním dokončením.

Technický popis pro projektanty

Odtok funguje na principu gravitačního odvodu vody, přičemž lineární kanál zachytává povrchovou vodu a vede ji přes sifon do odpadního potrubí. Konstrukce z nerezu (AISI 304) zajišťuje odolnost proti korozi a dlouhodobé fungování v mokrém prostředí. Návrh zahrnuje tlumení hluku pro snížení zvuku padající vody, což zvyšuje pohodlí uživatelů. Hydraulický výkon 30 l/min je vhodný pro běžné domácí použití, ale je třeba ho ověřit vzhledem k očekávané zátěži vody v větších nebo vysoce frekventovaných instalacích. Rozměry a hloubka montáže odtoku musí být integrovány do celkového plánu podlahy, aby byla zajištěna správná funkce a estetika.

Servis a provoz

Odtok vyžaduje pravidelnou kontrolu, aby byl sifon volný od nečistot a těsnicí kroužek zůstal neporušený. Sifon lze čistit z horní strany, což vylučuje nutnost demontáže. Nejsou stanoveny konkrétní intervaly servisu, ale doporučuje se pravidelná kontrola k udržení výkonu. Pokud začne voda stát kolem odtoku nebo pokud se zdá, že průtok je omezený, měl by být sifon prohlédnut a případně vyčištěn. Konstrukce z nerezu zajišťuje minimální údržbu po celou dobu životnosti produktu.

Nejčastější otázky

Může být odtok SIMPLE 80 cm použit s odpadním systémem o průměru 50 mm?
Ano, odtok obsahuje reduktor 50/40 mm, který umožňuje připojení k odpadnímu potrubí o průměru 50 mm. Sifon o průměru 40 mm lze přizpůsobit potrubím většího průměru pomocí zahrnutého reduktoru.

Je odtok vhodný pro použití v komerčních mokrých zónách?
Ano, odtok je navržen pro použití jak v domácích, tak i lehkých komerčních aplikacích. Jeho výkon 30 l/min je vhodný pro standardní zátěž v komerčních prostorách.

Jak je odtok upevněn při montáži?
Odtok je upevněn pomocí nastavitelných nožiček, které umožňují jemné ladění výšky montáže. Tyto nožičky zajišťují, že odtok je rovný a správně zarovnaný s okolní podlahou.

Může být odtok dlažebně přímo?
Ano, odtok obsahuje 2 cm rameno, které poskytuje stabilní povrch pro dlažbu. Měly by být použity běžné lepidla a spárová hmot vhodná pro povrchy z nerezu, aby bylo zajištěno vodotěsné dokončení.
