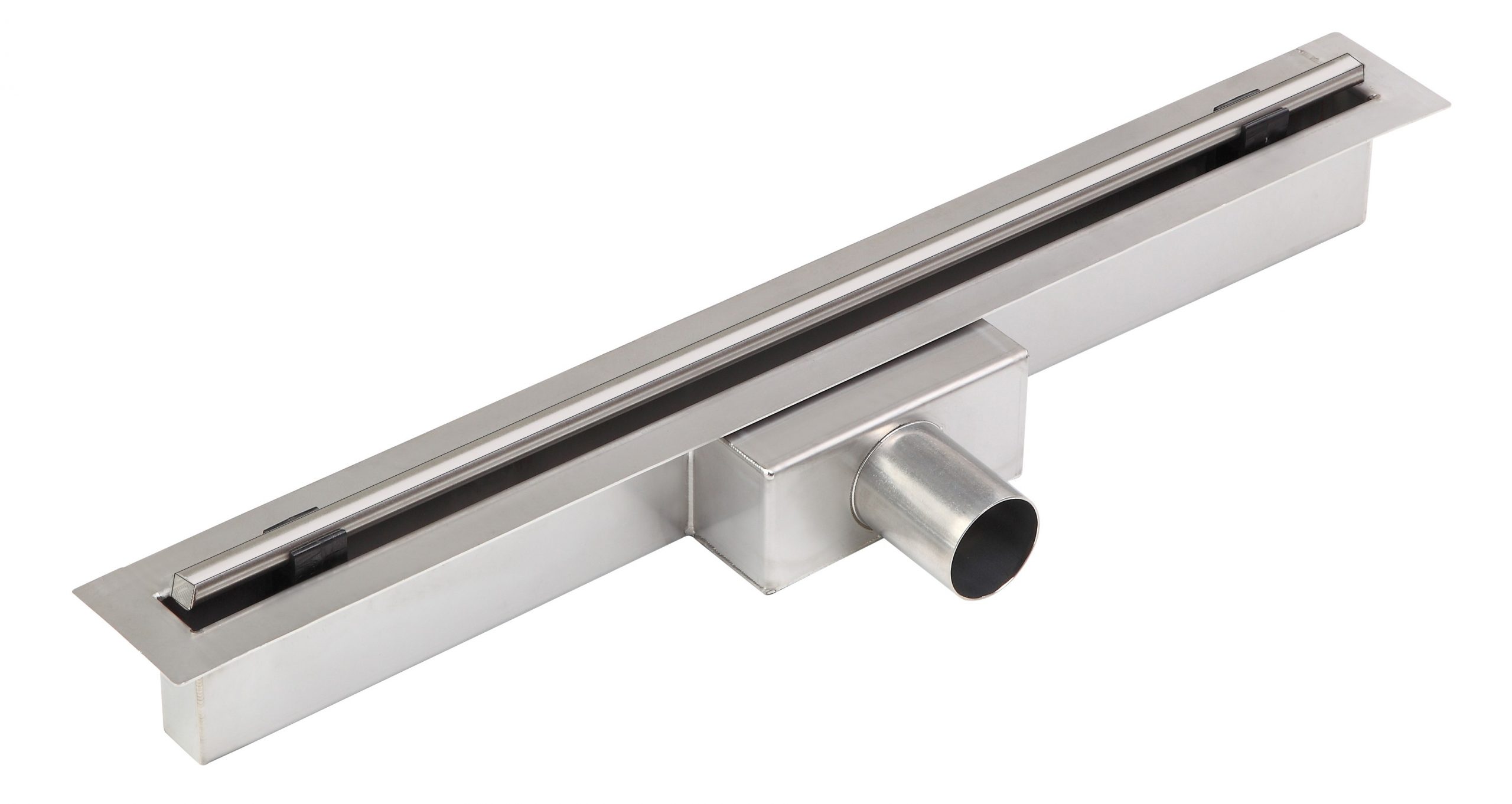

Lineární odtok SLIM 70 cm SQUARE BAR

Detailní popis produktu

Tento lineární odtok se často instaluje ve vlhých místnostech, koupelnách a sprchových kabinách, kde je požadován nízko profily a hygienický systém odvodu vody. Design se plynule integruje do dlažebních povrchů a podporuje efektivní odvod vody. Nastavitelná krycí deska umožňuje jemné ladění na úroveň dokončené podlahy, čímž zajišťuje rovný a vodotěsný přilehnutí. Délka 70 cm je vhodná pro středně velké sprchové zóny a může být kombinována s dalšími komponenty systému odvodu vody pro efektivní řízení průtoku vody.

Instalace vyžaduje pečlivé plánování, aby byl zajištěn správný sklon směrem k odvodu a kompatibilita s celkovým rozvaděčem. Odtok je zabudován do konstrukce podlahy s doporučenou minimální hloubkou montáže 55 mm. Konstrukce z nerezové oceli zajišťuje odolnost a odolnost proti korozi, čímž je vhodný pro dlouhodobé použití ve vlhkém prostředí.

Technické parametry

EAN	5900308739181
Code	ODPLYW.SLIM.K.0700

Délka 70 cm je zvolena na základě požadované kapacity odvodu a velikosti sprchové zóny. Tloušťka kanálu 1,2 mm zajišťuje konstrukční pevnost, přičemž se udržuje nízký profil. Nastavitelná krycí deska umožňuje kompenzaci výšky během instalace, aby odpovídala konečnému povrchu podlahy.

Instalace a připojení

K instalaci lineárního odvodu nejprve zkontrolujte, zda konstrukce podlahy umožňuje minimální hloubku montáže 55 mm. Odtok je zabudován do podlahové desky nebo potěru, přičemž kanál je umístěn tak, aby umožnil plynulý průtok vody. Nastavitelná krycí deska je poté nastavena na správnou výšku pomocí poskytnutého mechanismu pro úpravu. Je důležité ověřit, že odtok je vodorovný a zarovnaný se sklonem podlahy, aby byl zajištěn správný odvod vody. Běžné chyby zahrnují nesprávné nastavení sklonu nebo nedbání na tloušťku konečné podlahy během instalace. Vždy zkontrolujte zarovnání a těsnění odvodu před dlažbou.

Kompatibilita a příslušenství

Tento odtok je navržen tak, aby se integroval do standardních kanalizačních systémů a může být připojen k hlavnímu odpadnímu potrubí pomocí konvenčních odpadních přípojek. Pro základní instalaci nejsou potřeba žádné další příslušenství. U větších nebo složitějších systémů může být nutné tento odtok kombinovat s dalšími komponenty, jako jsou podlahové odtoky nebo přeplňovací systémy. Vždy se obracejte na pokyny výrobce ohledně kompatibility systému a rozměrů.

Technický pozadí pro projektanty

Lineární odtok funguje tak, že voda proudí do kanálu a poté skrze výstup do odpadního systému. Konstrukce z nerezové oceli poskytuje vysokou odolnost proti korozi a zajišťuje dlouhou životnost. Návrh umožňuje nízko profily instalaci, což je vhodné pro moderní architektonické aplikace. Účinnost systému je ovlivněna sklonem podlahy a správným rozměrem odvodu vzhledem k zátěži vodou. Správná integrace do celkového systému odvodu je zásadní pro optimální výkon.

Služba a provoz

Pravidelná údržba není pro tento odtok požadována díky odolné konstrukci. Doporučuje se však pravidelně kontrolovat krycí desku na známky opotřebení nebo poškození. Ujistěte se, že odtok zůstává bez překážek a že průtok vody je nepřerušený. Pokud se krycí deska uvolní nebo poškodí, měla by být nahrazena, aby byla zachována integrita systému.

Nejčastější otázky

Může být výška krycí desky upravena po instalaci?
Ano, krycí deska je navržena tak, aby byla během instalace možné upravit výšku, aby odpovídala konečné úrovni podlahy. Po nastavení zůstává pevná, pokud není manuálně znovu upravena.

Je tento odtok vhodný pro použití v místech s vysokým provozem?
Ano, konstrukce z nerezové oceli a nízký profil zajišťují vhodnost pro použití jak v bytových, tak komerčních prostorách s pravidelným pohybem lidí.

Jaká je minimální hloubka montáže?
Odtok vyžaduje minimální hloubku montáže 55 mm, aby byla zajištěna bezpečná instalace a správná funkce.

Může být tento odtok použit s systémy podlahového vytápění?
Ano, za předpokladu, že instalace nepřekáží komponentám podlahového vytápění a odtok je zabudován do konstrukce podlahy podle specifikací.
