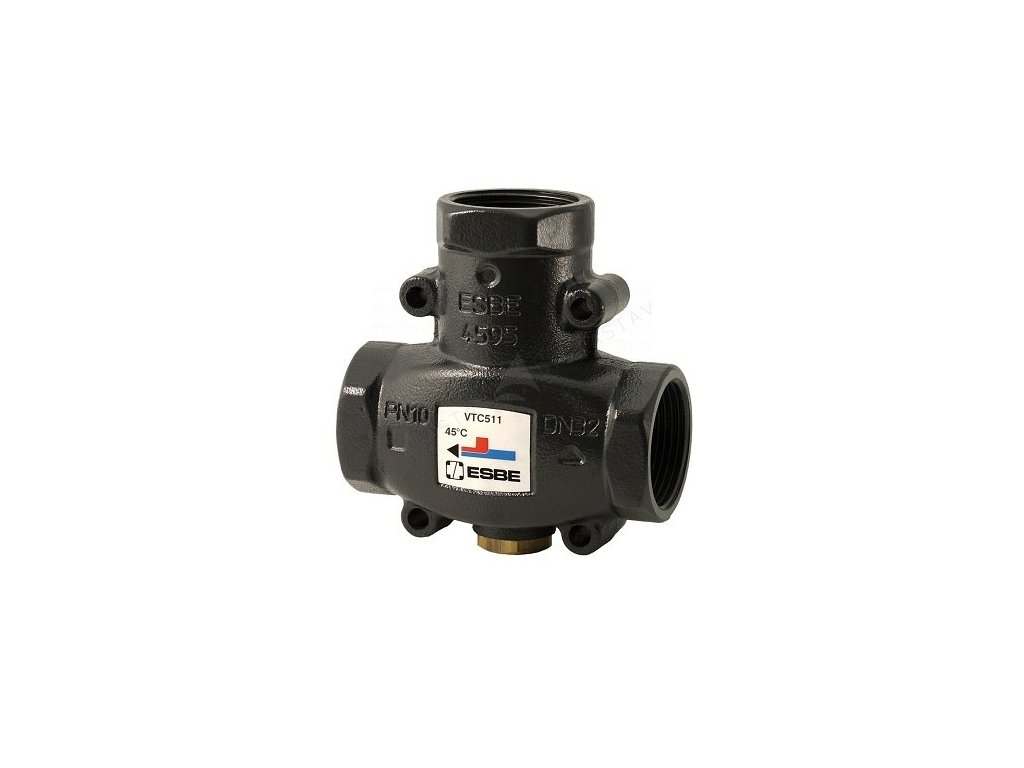

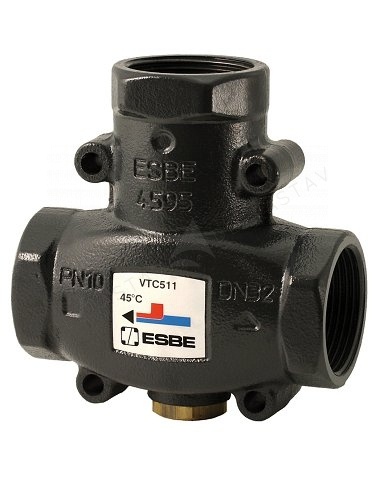

Ocelový termostatický ventil ESBE VTC

Detailní popis produktu

Ocelový termostatický ventil ESBE VTC 511 se často používá v centrálních otopných soustavách k regulaci teploty a prevenci nízko-teplotní koroze v kotlích. Zpravidla se instaluje na návratové trubce nebo v kombinaci s tepelnými akumulačními nádržemi, aby udržoval minimální návratovou teplotu. Tím zvyšuje účinnost kotle a prodlužuje jeho životnost. Ventil je vhodný jak pro bytové, tak pro komerční instalace, včetně systémů s výkonem až 150 kW.

Jeho ocelová konstrukce zajišťuje odolnost v širokém rozsahu provozních podmínek a vnitřní termostatický cartridge umožňuje přesné řízení teploty. Ventil se často integruje do systémů s více zdroji tepla nebo tam, kde je třeba řídit tepelné vrstvení v akumulačních nádržích. Je zvláště užitečný v systémech, kde je potřeba modulace kotle nebo provoz v režimu kondenzačního kotle.

Technické parametry

Materiál	ocel
Teplota média	od 0 °C do 110 °C
Hmotnost	0,85 kg
Kód	51020300
Značka	ESBE

Maximální pracovní tlak PN10 a rozsah teplot média od 0 °C do 110 °C jsou klíčové parametry pro výběr správného ventilu pro systém. Tyto hodnoty určují vhodnost ventilu pro různé typy otopných soustav a podmínky média. Ocelové tělo je kompatibilní s běžnými potrubími a přípojkami otopných soustav.

Instalace a připojení

ESBE VTC 511 je k dispozici s 1 palcovými vnitřními závity a zpravidla se instaluje ve svislé poloze na návratovou nebo zásobovací trubku kotle. Vnitřní termostatický cartridge musí být správně orientován, aby zajišťoval správnou funkci. Instalatéři by měli ověřit, že vstupní a výstupní přípojky jsou správně zarovnány s proudem systému a že ventil je umístěn v místě, které umožňuje snadný přístup při údržbě. Běžnou chybou je nesprávná orientace termostatického cartridge, což může vést k nesprávné regulaci teploty. Je také důležité zajistit, že systémový tlak nepřekročí hodnotu PN10. Před uvedením do provozu by měl být systém zkontrolován na netěsnosti a funkce ventilu ověřena sledováním teploty na výstupu.

Kompatibilita a příslušenství

ESBE VTC 511 je kompatibilní s běžnými potrubími a přípojkami otopných soustav s 1 palcovými vnitřními závity. Lze jej použít jak v směšovací, tak v rozdělovací konfiguraci v závislosti na požadavcích systému. Při instalaci do systému se doporučuje použít kulové uzavírací ventily před i za ventilem pro usnadnění údržby a izolaci. Pro základní provoz nejsou potřeba žádná další příslušenství, ale doporučuje se použít uzavírací ventily, aby byla údržba jednodušší. Ventil není navržen pro vysokotlaké systémy a nesmí být připojen k systémům s pracovním tlakem vyšším než PN10.

Technický pozadí pro projektanty

ESBE VTC 511 pracuje pomocí termostatického cartridge, který reaguje na teplotu smíšeného nebo rozděleného proudu. Když teplota na výstupu klesne pod nastavenou hodnotu, cartridge otevře určený vstup, aby do systému přivedl teplejší vodu. Pokud teplota na vstupu překročí nastavenou hodnotu o 10 °C, druhý vstup je zcela uzavřen, aby se zabránilo přehřátí. Ocelové tělo poskytuje dobrou tepelnou stabilitu a odolnost proti korozi v běžných podmínkách otopných soustav. Ventil je vhodný pro použití v systémech s tepelnými akumulačními nádržemi a lze jej integrovat do řídicích systémů, které vyžadují regulaci teploty. Účinnost systému závisí na správném rozměření a umístění ventilu, aby byla udržována požadovaná teplota bez nadměrných tlakových ztrát.

Údržba a provoz

ESBE VTC 511 vyžaduje minimální údržbu za běžných provozních podmínek. Doporučuje se však pravidelná kontrola, aby bylo zajištěno, že termostatický cartridge funguje správně a že v proudu není žádný zácpa. Pokud systém nefunguje podle očekávání, měl by být ventil izolován a zkontrolován na přítomnost nečistot nebo opotřebení. Doporučuje se použít kulové uzavírací ventily na obou stranách ventilu, aby byla údržba jednodušší. Pokud termostatický cartridge selže, lze jej vyměnit bez nutnosti odstranění celého těla ventilu. Nejsou poskytovány konkrétní intervaly údržby, ale ventil by měl být kontrolován během pravidelné údržby systému.

Nejčastější otázky

Může být ESBE VTC 511 použit v směšovací aplikaci?
Ano, ventil lze nakonfigurovat jako směšovací ventil, kdy má dva vstupy a jeden výstup. Termostatický cartridge řídí proud z každého vstupu podle teploty na výstupu.

Může být ESBE VTC 511 použit v rozdělovací aplikaci?
Ano, ventil lze použít i jako rozdělovací ventil, kde jeden vstup je připojen k teplému zdroji a druhý k chladnému zdroji, přičemž výstup je rozdělen do dvou směrů podle nastavené teploty.

Co se stane, pokud teplota média překročí 110 °C?
Pokud teplota média překročí 110 °C, ventil může nefungovat správně a může být poškozen. Není navržen pro použití s teplotou média nad tímto rozsahem.

Může být termostatický cartridge vyměněn bez odstranění celého ventilu?
Ano, termostatický cartridge je navržen tak, že lze vyměnit bez nutnosti odstranění celého těla ventilu, pokud je systém izolován a uzavírací ventily jsou v místě.

Dokumenty ke stažení

• VTC_500_34.pdf - Uživatelská příručka (PDF)
