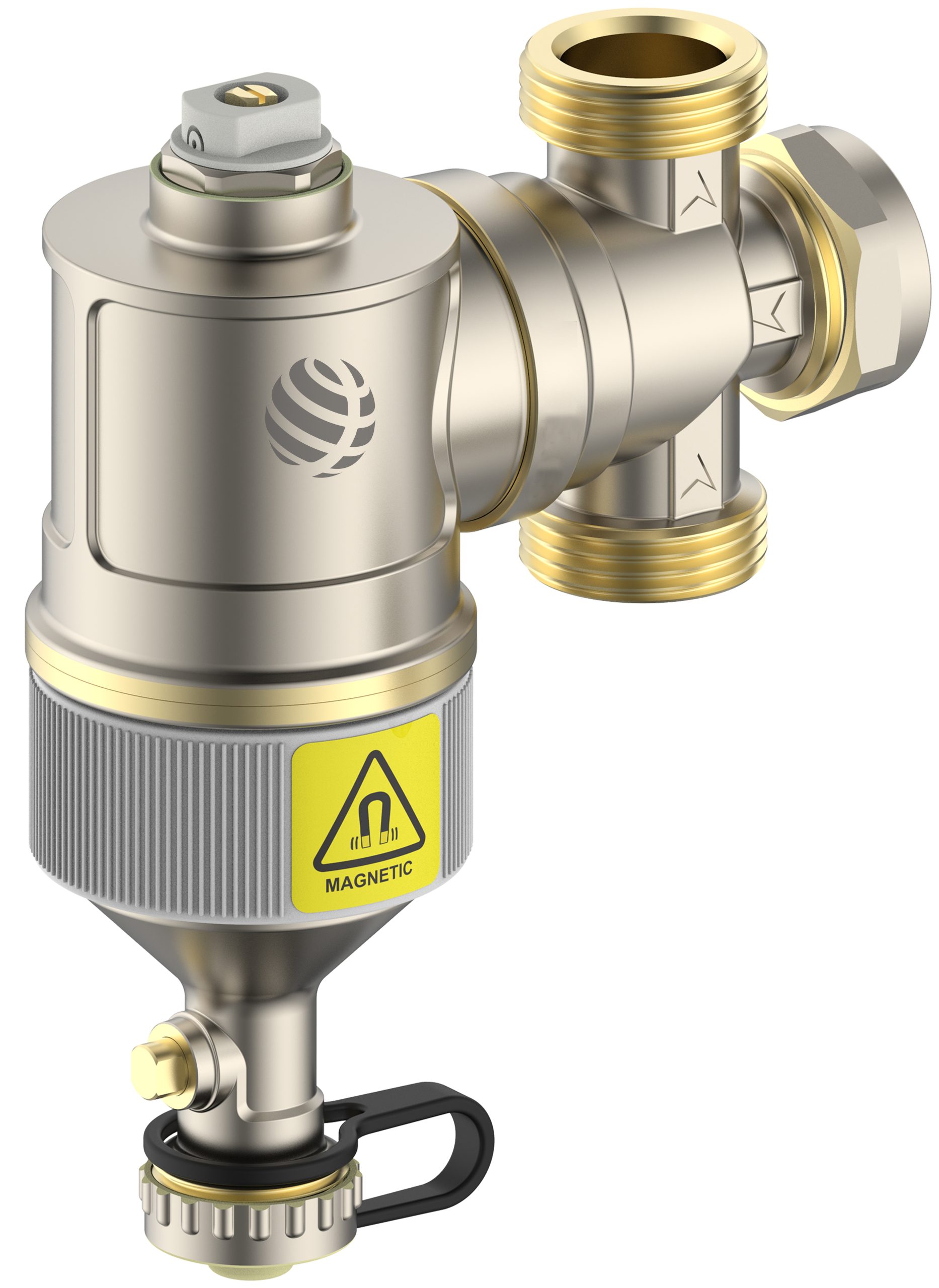

Magnetický oddělovač z mosazi 1" pro TUV

Detailní popis produktu

Magnetické oddělovače jsou základní komponenty v topných a TUV systémech, kde se mohou hromadit kovové odpady a poškozovat citlivé zařízení, jako jsou výměníky tepla a čerpadla. Tyto zařízení jsou běžně používány v bytových, obchodních i průmyslových budovách s centrálními topnými systémy. Montéři a servisní technici je často integrují do uzavřených oběhových okruhů, aby zajistili dlouhodobou efektivitu systému a snížili frekvenci údržby.

Při správné instalaci oddělovač zabrání vstupu feromagnetických částic do kritických komponent, čímž prodlužuje jejich provozní životnost. Obvykle se umísťuje před oběhová čerpadla nebo výměníky tepla, aby se kontaminace zachytila, než dosáhne oblastí s vysokým tlakem nebo vysokou teplotou. To z něj dělá běžnou součást v systémech, kde kvalita vody je problematická kvůli stárnutí potrubí nebo časté údržbě.

Technické parametry

Instalace a připojení

Pro instalaci magnetického oddělovače zajistěte, že potrubí je vyprázdněné a odpojené. Připojte zařízení pomocí mužského závitu 1'' ke ženskému závitu v potrubí. Na závit naneste vhodný těsnicí prostředek nebo pásko PTFE, aby se zabránilo únikům. Zařízení nepožaduje žádné elektrické připojení ani pohyblivé části, což umožňuje snadnou integraci do stávajících systémů. Po instalaci proveďte vizuální kontrolu těsnosti závitu a ověřte, že směr průtoku je správný podle označení výrobce.

Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečné utěsnění závitu nebo umístění oddělovače v místech, kde je přístup k údržbě obtížný. Vždy zajistěte, že jednotka je umístěna tak, aby byla při běžné údržbě snadno dostupná. Před uvedením do provozu zkontrolujte, že systémový tlak nepřekračuje stanovené mezní hodnoty 10 bar.

Kompatibilita a příslušenství

Tento magnetický oddělovač je kompatibilní se standardními topnými a TUV systémy s měděným nebo ocelovým potrubím. Pro základní instalaci není potřeba žádné další příslušenství. U větších systémů nebo těch s vyšším stupněm znečištění však zvažte integraci doplňkových mechanických filtrů za oddělovačem.

Technický pozadí pro projektanty

Princip fungování je založen na magnetické síle: feromagnetické částice v proudění vody jsou přitahovány k vestavěnému magnetu v těle oddělovače. Tyto částice zůstávají přichycené, dokud není zařízení ručně vyčištěno. Konstrukce z mosazi poskytuje dobrý odolnost proti korozi ve vodním prostředí a zajišťuje trvanlivost za běžných provozních podmínek. Zařízení je navrženo pro provoz v uzavřených oběhových systémech, kde je hromadění částic známým problémem.

Projektanti systémů by měli vzít v úvahu tlakovou ztrátu způsobenou oddělovačem, i když je minimální díky absenci vnitřních překážek. Doba trvanlivosti zařízení závisí na četnosti údržby a na úrovni znečištění systému. Pravidelné intervaly čištění by měly být naplánovány podle využití systému a kvality vody.

Údržba a provoz

Údržba zahrnuje pravidelné vyprázdnění a vyčištění oddělovače z nečistot. Provádí se otevřením vypouštěcího ventilu a vyplavením jednotky čistou vodou. Technická dokumentace neposkytuje konkrétní intervaly údržby, proto údržba by měla být prováděna podle pozorovaného výkonu nebo během běžných kontrolových prací. Před opětovným utěsněním připojení po vyčištění zajistěte, že jednotka je plně vyprázdněná.

Nejčastější dotazy

Lze magnetický oddělovač nainstalovat do svislého potrubí?
Ano, zařízení lze nainstalovat jak vodorovně, tak svisle, pokud je zachován směr průtoku a zajištěn přístup pro údržbu.

Je zařízení vhodné pro použití s glykolovými tepelnými nosiči?
Ne, technický list nepotvrzuje kompatibilitu s glykolovými směsmi. Před použitím se o potvrzení zeptejte výrobce.

Jaký je efekt překročení maximálního tlaku?
Provoz nad 10 bar může způsobit mechanické namáhání závitů nebo skříně a není doporučován. Před instalací ověřte systémový tlak.

Jak často je třeba provádět údržbu jednotky?
Četnost údržby závisí na úrovni znečištění systému. Dokumentace neposkytuje pevné intervaly, proto se doporučuje provádět údržbu během běžných servisních kontrolových prací.
