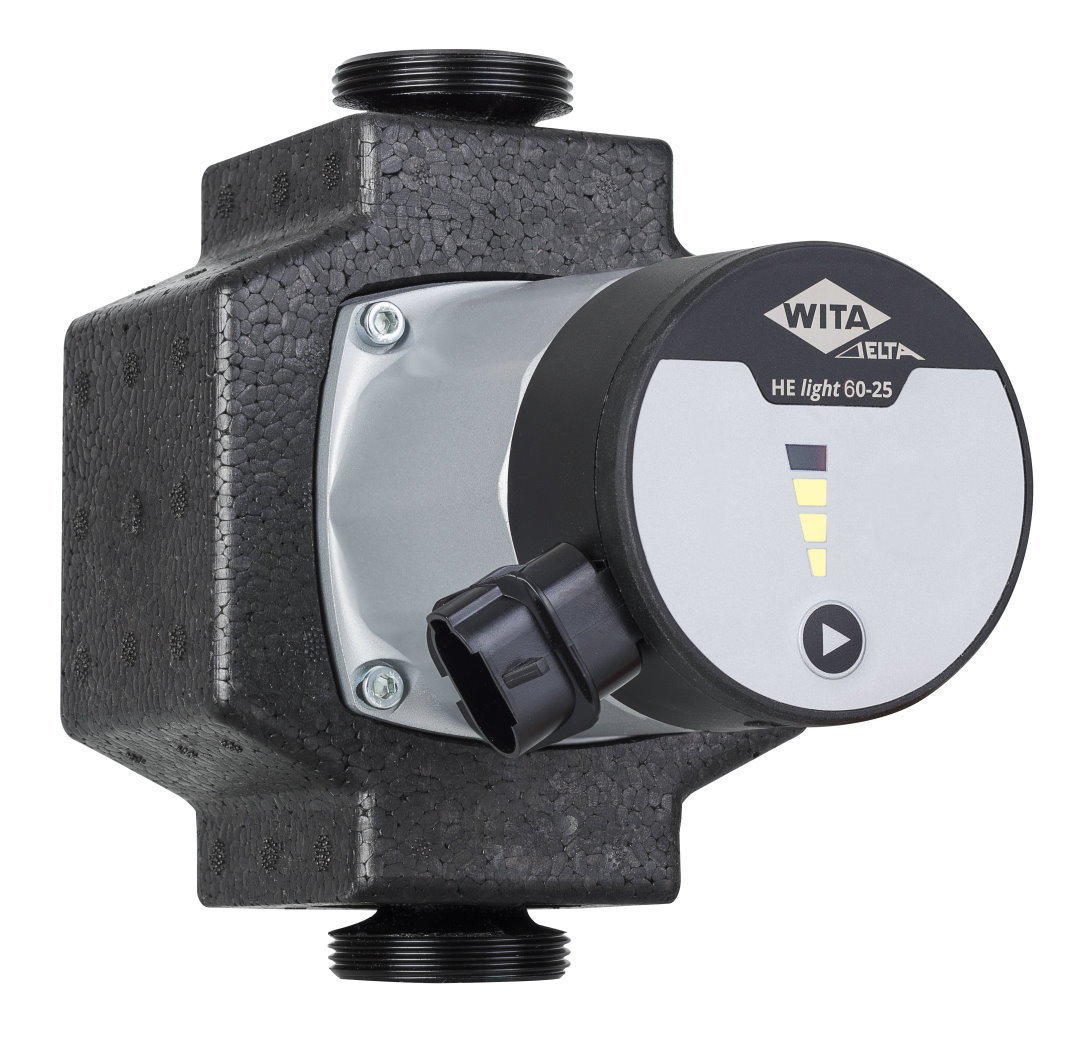

Oběhové čerpadlo WITA Delta HE light 60-25-180

Detailní popis produktu

Oběhová čerpadla jsou základními komponentami centrálního vytápění a systémů recirkulace vody. Zajišťují konzistentní průtok a hladiny tlaku, aby udržovaly tepelný komfort v bytových, obchodních i průmyslových budovách. V systémech s proměnnými požadavky na zátěž, jako je podlahové vytápění nebo vícekruhové konfigurace, musí čerpadlo dynamicky reagovat na změny odporu toku a teplotních gradientů. Instalatéři často řeší úkoly spojené s potrubními spoji, elektrickým napojením a vyvážením systému. Oběhové čerpadlo WITA Delta HE light 60-25-180 je navrženo právě pro tyto aplikace, kde poskytuje flexibilitu v regulaci průtoku a energetickou efektivitu díky pokročilé technologii motoru.

Tento model je zvláště vhodný pro instalace, kde je prioritou spotřeba energie, například v nízkoenergetických nebo pasivních domech. Čerpadlo může být integrováno jak do otevřených, tak uzavřených systémů, pokud hydraulické podmínky odpovídají jeho provozním limitům. Kompaktní rozměr a modulární návrh umožňují rychlou instalaci na různé průměry potrubí, což minimalizuje přestávky během uvedení do provozu. Často se používá v otopných systémech s otopnými tělesy, klimatizačními jednotkami a slunečními termálními smyčkami.

Technické parametry

Kód	DHEL0002HW
Značka	WITA

Čerpadlo poskytuje maximální výšku 6,0 m a průtok až 3 600 l/h, což je vhodné pro středně velké otopné systémy. Spotřeba energie se pohybuje mezi 4 W a 42 W v závislosti na zátěži, s minimální spotřebou 3 W v situacích s nízkým požadavkem. Čerpadlo pracuje při 230 V, 50 Hz, a je ochraně proti chybám motoru a blokádám. Třída ochrany IP 42 zajistí ochranu před stříknutím vody a pevnými předměty většími než 1 mm. Tyto parametry jsou kritické pro správné rozměření a přizpůsobení systému, zejména při návrhu proměnného průtoku nebo konstantního tlaku.

Instalace a připojení

Pro instalaci oběhového čerpadla WITA Delta HE light 60-25-180 začněte volbou vhodné délky montáže (110 mm, 130 mm nebo 180 mm) podle dostupného prostoru a zarovnání potrubí. Připojte čerpadlo pomocí dostupných přípojek DN 15, DN 20, DN 25 nebo DN 32, přičemž zkontrolujte bezpečnostní zapichovací mechanismus. Zkontrolujte směr otáčení, aby odpovídal toku systému. Čerpadlo by mělo být namontováno vodorovně, případně s izolačními podložkami proti vibracím, pokud systém vyžaduje. Zkontrolujte elektrické připojení pro správnou polaritu a ujistěte se, že okruh je chráněn podle místních předpisů. Zkontrolujte, zda okolní teplota je v rámci specifikovaného rozsahu (0 °C až +40 °C) a zda teplota média nepřesahuje +110 °C. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečný prostor pro údržbu a nedostatečnou izolaci čerpadla od systémových vibrací, což může vést ke zranění nebo úniku těsnění.

Kompatibilita a příslušenství

Čerpadlo je kompatibilní s širokou škálou otopných systémů, včetně systémů s termostatickými ventily, místními regulátory a slunečními termálními kolektory. Podporuje čtyři konstantní a čtyři proporcionální režimy řízení, což mu umožňuje přizpůsobit se různým dynamikám systému. Pro integraci do automatizovaných systémů zkontrolujte, zda signály řízení odpovídají požadavkům čerpadla. Příslušenství, jako jsou tepelné izolační vesty, těsnící prstence a připojovací svorky, jsou součástí standardní dodávky, což umožňuje okamžitou instalaci bez dalších komponentů.

Technický pozadí pro návrháře

Čerpadlo pracuje na elektronicky komutovaném (EC) motoru s trvalými magnety, který snižuje ztráty energie a zlepšuje účinnost oproti tradičním AC motorům. Motor je přímo spojen s lamelou, což eliminuje potřebu převodovky a snižuje mechanickou složitost. Tělo je vyrobeno z litiny s katodickým povrchovým úpravou pro odolnost proti korozi, zatímco verze 110 mm používá mosaz pro zvýšenou odolnost v agresivních prostředích. Čerpadlo se integruje jak do gravitačních, tak do nucených proudových systémů, s jeho výkonovými křivkami umožňujícími přesné přizpůsobení hydraulickému profilu systému. Dlouhodobá účinnost závisí na udržování čistého média a zabránění vzniku kavitace nebo nadměrného suchého běhu.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření provozu čerpadla za zátěže, kontrolu neočekávaných hluku nebo vibrací a ověření integrity těsnění a spojů. Funkce proti zablokování zabrání poškození při suchém běhu a zabudovaná ochrana motoru eliminuje potřebu externích opatření. Technická dokumentace neuvádí stanovené intervaly údržby, ale doporučuje pravidelné vizuální kontroly k identifikaci raných známek opotřebení nebo koroze. Pokud klesne výkon nebo čerpadlo přestane reagovat na řídicí signály, odpojte napájení a zkontrolujte přítomnost zácpy nebo elektřinové chyby.

Nejčastější dotazy

Může být čerpadlo použito v solárních termálních systémech?
Ano, čerpadlo je vhodné pro solární termální systémy, pokud teplota média zůstane v rámci specifikovaného rozsahu +5 °C až +110 °C a systémový tlak nepřekročí 10 bar.

Kolik režimů řízení je k dispozici?
Čerpadlo nabízí osm výkonových křivek: čtyři konstantní a čtyři proporcionální, které lze vybrat prostřednictvím řídicího rozhraní, aby odpovídaly požadavkům systému.

Je čerpadlo kompatibilní s existujícími otopnými regulátory?
Ano, čerpadlo podporuje proměnnou rychlost a konstantní nastavení tlaku, což zaručuje kompatibilitu s většinou moderních otopných regulátorů, které poskytují signály 0–10 V nebo digitální signály.

Jaký je maximální povolený systémový tlak?
Čerpadlo je schváleno pro maximální systémový tlak 10 bar, přičemž překročení této hodnoty může ovlivnit jeho výkon nebo životnost.
