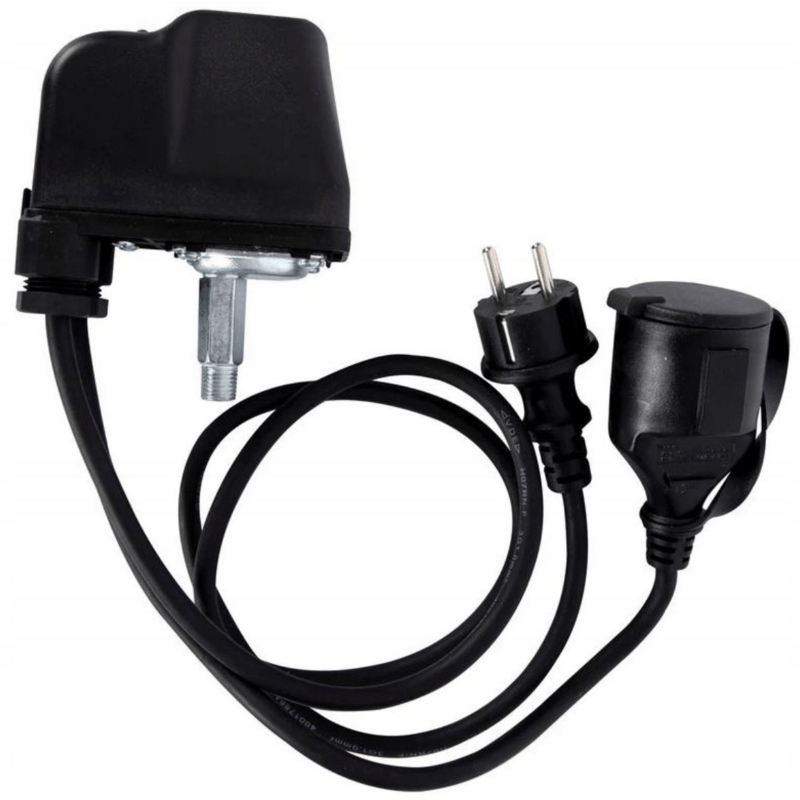

Ochrana proti suchému běhu SK13

Detailní popis produktu

Zařízení pro ochranu proti suchému běhu jsou nezbytná v čerpadlových systémech, kde existuje riziko nízkého nebo nulového průtoku vody. To je zvláště důležité v topných, zavlažovacích a vodovodních systémech, kde selhání čerpadla způsobené suchým během může vést ke střetavým poškozením. Ochrana proti suchému běhu IBO SK13 se často používá v bytových i komerčních instalacích, kde jsou nasazována povrchová nebo ponorná čerpadla. Zajišťuje, že čerpadlo je odpojeno, když systémový tlak klesne pod nastavený prah, což zabraňuje přehřátí a mechanickému selhání. Zařízení je vhodné pro integraci do systémů, kde je výstupní tlak čerpadla alespoň 0,8 bar a kde je přijatelné ruční resetování zařízení.

Jeho kompaktní design a flexibilní možnosti montáže umožňují jeho použití jak v horizontální, tak vertikální instalaci, což zajišťuje snadnou integraci do stávajících systémů. SK13 je zvláště vhodné v aplikacích, kde může čerpadlo občas běžet suché kvůli nízké hladině vody nebo zácpám v systému. Je kompatibilní s širokou škálou typů čerpadel, včetně samočerpajících a ponorných jednotek s hřídelí, což z něj dělá univerzální řešení pro různé konfigurace čerpadel.

Technické parametry

Velikost připojení G 1/4 zajišťuje kompatibilitu se standardními výstupními porty čerpadel. Nastavené prahové hodnoty tlaku (0,7 bar pro vypnutí a 1,2 bar pro restart) jsou klíčové pro správnou funkci. Tyto hodnoty určují citlivost ochranného systému a musí být zohledněny při výběru zařízení pro konkrétní aplikaci. Minimální požadovaný výstupní tlak čerpadla 0,8 bar zajišťuje, že zařízení může fungovat spolehlivě bez falešného spouštění.

Montáž a připojení

Montáž ochrany proti suchému běhu SK13 zahrnuje připojení zařízení k výstupu čerpadla pomocí dodaného závitového portu G 1/4. K dispozici jsou kabely s konektory, které zjednodušují elektrickou integraci a umožňují rychlé a bezpečné připojení. Zařízení lze namontovat v libovolné poloze, horizontálně nebo vertikálně, v závislosti na dostupném prostoru a rozvrhu systému. Během montáže je důležité zajistit, že výstupní tlak čerpadla splňuje minimální požadavek 0,8 bar, aby nedocházelo k chybné funkci. Běžné chyby zahrnují nesprávné nastavení tlaku nebo nedostatečné zabezpečení elektrických připojení, což může vést k nestabilitě systému nebo selhání zařízení.

Kompatibilita a příslušenství

SK13 je kompatibilní s širokou škálou typů čerpadel, včetně samočerpajících, povrchových a ponorných jednotek. Je zvláště vhodné pro ponorná čerpadla s hřídelí až do 1,5 kW. Pro standardní montáž není potřeba žádné další příslušenství, protože zařízení je dodáno s kabely s konektory pro přímé připojení. V případě složitějších systémů může být použito spolu s jinými spínacími prvky, ale v tomto popisu nejsou uvedena žádná konkrétní doplňková zařízení.

Technický popis pro projektanty

SK13 funguje tak, že monitoruje tlak na výstupu čerpadla. Pokud tlak klesne pod nastavený prah 0,7 bar, zařízení odpojí napájení čerpadla, aby zabránilo poškození. Když tlak vzroste nad 1,2 bar, zařízení znovu zapne čerpadlo. Zařízení se ručně resetuje pomocí dodaného tlačítka. Prahové hodnoty tlaku lze upravit pomocí dodaného šroubu pro nastavení, což umožňuje jemné ladění podle konkrétních požadavků systému. Zařízení je vyrobeno z odolných materiálů vhodných pro dlouhodobou funkci v průmyslových a komerčních prostředích. Správná integrace do systému vyžaduje pečlivé zvážení výstupního tlaku čerpadla a hydraulických vlastností systému, aby byla zajištěna spolehlivá funkce.

Servis a provoz

Doporučuje se pravidelně kontrolovat zařízení, aby byly zajištěny přesné nastavení tlaku a bezpečné elektrické připojení. Zařízení nevyžaduje plánované servisní intervaly, ale mělo by být kontrolováno v případě poruch systému nebo opakovaných vypnutí čerpadla. Ruční funkce resetu umožňuje rychlé obnovení po události suchého běhu, ale zároveň to znamená, že systém musí být ručně restartován po každém vypnutí. Toto je důležitý aspekt pro systémy, kde je požadován automatický restart.

Nejčastější otázky

Může být SK13 použit s ponornými čerpadly?
Ano, SK13 je vhodné pro použití s ponornými čerpadly, včetně jednotek s hřídelí až do 1,5 kW. Je také kompatibilní s samočerpajícími a povrchovými čerpadly.

Jaký je minimální výstupní tlak čerpadla potřebný pro správnou funkci SK13?
Čerpadlo musí poskytovat minimální výstupní tlak 0,8 bar, aby SK13 fungoval spolehlivě a aby se zabránilo falešnému spouštění.

Může být nastavení tlaku SK13 upraveno?
Ano, prahové hodnoty tlaku lze upravit pomocí dodaného šroubu pro nastavení. Otočení šroubu ve směru hodinových ručiček zvyšuje nastavený tlak, zatímco otočení proti směru hodinových ručiček snižuje tlak.

Je SK13 vhodný pro vertikální instalaci?
Ano, SK13 lze namontovat v libovolné poloze, včetně vertikální, díky své flexibilní konstrukci pro montáž.
