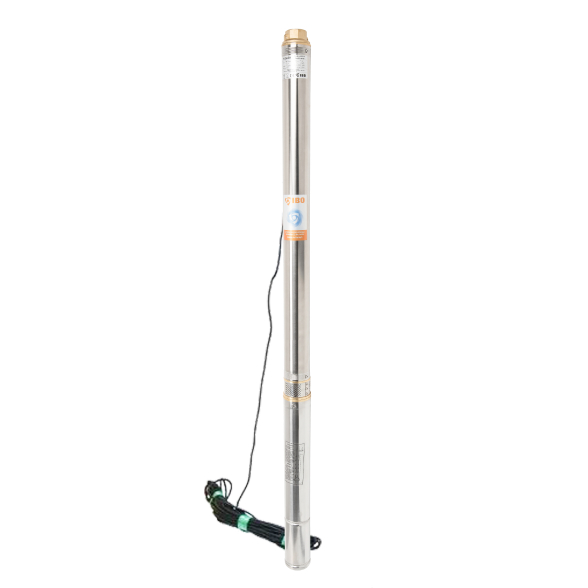

Submerné čerpadlo 3 palce STM 16 - RTS

Detailní popis produktu

Toto 3 palcové submerné čerpadlo se běžně používá v domácích i průmyslových systémech pro dodávku vody. Je zvlášť vhodné pro nové nebo nedávno vyhloubené studny, vrty, vodní věže a sběrné šachty. Modulární konstrukce odděluje hydraulické komponenty od motoru, což zvyšuje efektivitu údržby a oprav. Montéři často setkávají s tímto modelem v aplikacích vyžadujících zvyšování tlaku v distribučních potrubích, hasicích systémech a zavlažovacích zařízeních. Funkce tepelné ochrany zajistí bezpečný provoz za různých zátěžových podmínek.

Čerpadlo je navrženo pro nepřetržitý provoz v prostředí obsahujícím abrazivní částice jako písek. Jeho plovoucí rotorový design zmenšuje opotřebení a prodlužuje trvanlivost. Délka napájecího kabelu 20 m umožňuje flexibilní umístění v hlubokých zdrojích vody. Kompaktní rozměry zajišťují vhodnost pro instalaci v uzavřených prostorech, jako jsou malé vrty nebo nádrže. Čerpadlo lze integrovat jak do nových, tak do stávajících systémů pro dodávku vody pomocí standardních elektrických připojení.

Technické parametry

EAN	5907222763087
Délka napájecího kabelu (m)	20
Maximální průtok (l/min)	100
Napětí čerpadla (V)	230 V
Rozměry D x Š x V (cm)	116x7.5
Výška čerpadla (m)	62
Hmotnost	10 kg
Kód	PR_39262
Značka	IBO

Maximální průtok 100 l/min a výška 62 m určují vhodnost čerpadla pro střední tlakové aplikace. Napětí 230 V znamená, že je kompatibilní se standardními jednofázovými elektrickými příslušenstvím běžně používanými ve většině evropských instalací. Délka kabelu 20 m poskytuje flexibilitu při umístění čerpadla uvnitř zdroje vody. Rozměry 116 x 7,5 cm naznačují relativně kompaktní design pro 3 palcové čerpadlo, což je důležité při uvažování o prostorových omezeních ve vrtech nebo nádržích.

Instalace a připojení

Instalace začíná ověřením hloubky zdroje vody, aby čerpadlo zůstalo plně ponořeno vždy. Délka kabelu 20 m by měla být zohledněna při určování umístění čerpadla. Připojte čerpadlo pomocí standardních elektrických vodičů pro jednofázové systémy 230 V. Ujistěte se, že všechny elektrické připojení jsou vodotěsná a splňují místní předpisy pro ponořené zařízení. Zabezpečte tělo čerpadla vhodnými upínacími konzolami, aby se zabránilo pohybu během provozu.

Zkontrolujte vstupní a výstupní svěrače na kompatibilitu s existujícím potrubím. Modulární design umožňuje snadnější demontáž a inspekci ve srovnání s monoblokovými čerpadly. Běžné chyby instalace zahrnují nesprávné směrování kabelu, což může vést k elektrickým poruchám, a nedostatečné těsnění spojovacích bodů, což může způsobit netěsnosti. Vždy ověřte integritu těla čerpadla a těsnění před ponořením jednotky.

Kompatibilita a příslušenství

Toto čerpadlo je kompatibilní se standardními distribučními systémy vody a lze jej integrovat s tlakovými nádržemi a regulačními ventily pro automatický provoz. Běžné potřebné příslušenství zahrnuje tlakový spínač, uzavírací ventil a nezpětný ventil, aby se udržoval tlak v systému a zabránilo se zpětnému průtoku. Při instalaci do hasicích systémů zkontrolujte soulad s příslušnými bezpečnostními normami pro nouzové dodávky vody.

Při připojení k zavlažovacím nebo rozprašovacím systémům zvažte požadavky na průtok a průměry potrubí, aby se minimalizovalo ztrátové tlaku. Modulární design usnadňuje integraci do různých konfigurací systému, čímž zvyšuje adaptabilitu na různé aplikační potřeby. Pro tento model nejsou doporučovány žádné konkrétní související produkty.

Technický pozadí pro projektanty

Čerpadlo pracuje na principu odstředivého čerpadla, které využívá rotor k generování průtoku a tlaku. Hydraulická část je oddělena od motoru, což umožňuje nezávislou údržbu a výměnu komponent. Tento modulární přístup zvyšuje spolehlivost systému a zmenšuje časové ztráty. Funkce tepelné ochrany brání přehřátí při prodlouženém provozu nebo neočekávaných změnách zátěže.

Čerpadlo je vyrobeno z materiálů odolných korozi a abrazivnímu opotřebení, což zaručuje vhodnost pro vodu obsahující písek a další částice. Design plovoucího rotoru minimalizuje opotřebení způsobené abrazivními částicemi. Při integraci do větších systémů pro dodávku vody zvažte výkonovou křivku čerpadla vzhledem k požadovanému výkonu systému, aby byla zajištěna optimální účinnost. Rozměry a hmotnost čerpadla (10 kg) by měly být zohledněny při konstrukčním návrhu místa instalace.

Údržba a provoz

Doporučuje se pravidelná kontrola těla čerpadla a těsnění, aby byly detekovány známky opotřebení nebo poškození. Zkontrolujte elektrická připojení na případné známky koroze nebo uvolnění. Funkce tepelné ochrany automaticky vypne čerpadlo v případě přehřátí, což poskytuje varování o potenciálních problémech. Nejsou uvedena konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučeny k udržení výkonu systému.

Během provozu sledujte výkon čerpadla na neobvyklý hluk nebo vibrace, které mohou signalizovat mechanické problémy. Pokud čerpadlo nefunguje správně, odpojte napájení a zkontrolujte na zácpy nebo elektrické poruchy. Modulární design umožňuje zaměřené opravy místo úplné výměny celé jednotky, což snižuje náklady na údržbu a časové ztráty.

Nejčastější otázky

Může být IBO STM 16 RTS použito v hasicích systémech?
Ano, čerpadlo je vhodné pro malé a střední hasicí stanice díky své vysoké tlakové kapacitě a spolehlivému provozu.

Je čerpadlo kompatibilní s automatickými systémy regulace tlaku?
Ano, lze jej integrovat s tlakovými spínači a regulačními ventily pro automatickou regulaci tlaku.

Jaký je význam označení RTS?
RTS znamená Resistance To Sand, což indikuje zvýšenou schopnost čerpadla zvládat vodu obsahující abrazivní částice jako písek.

Může být čerpadlo opraveno v případě selhání?
Ano, modulární design umožňuje výměnu jednotlivých komponent místo úplné výměny celé jednotky, což umožňuje rychlejší a ekonomičtější opravy.
