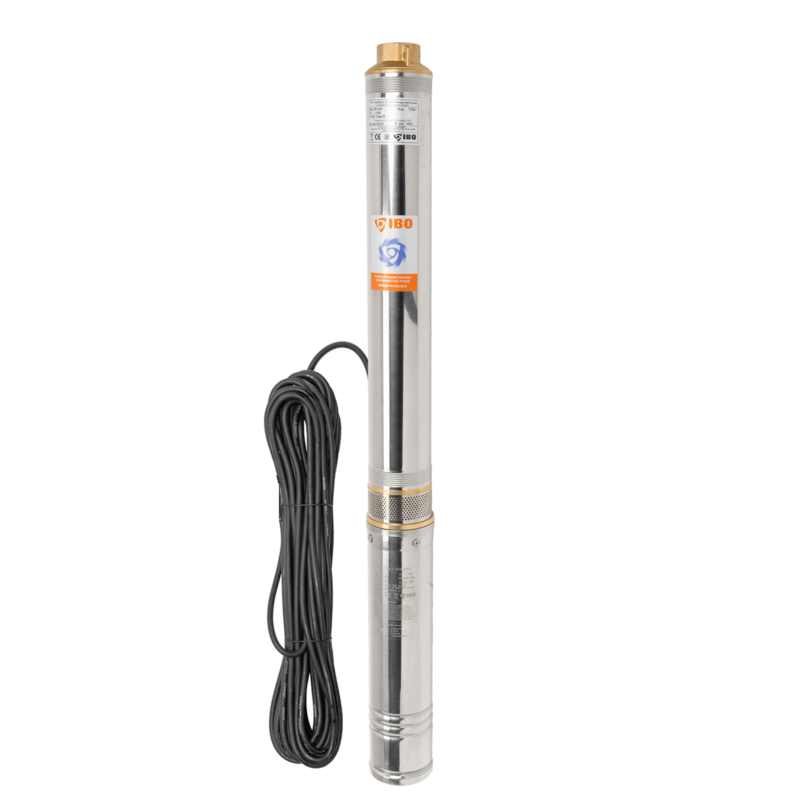

Submersibilní čerpadlo 4 SD 3-14 / 400V - RTS

Detailní popis produktu

Submersibilní čerpadlo IBO 4 SD 3-14 je navrženo pro instalaci do vodovodních systémů vyžadujících vysoký tlak a spolehlivé fungování. Často se používá v nových nebo stávajících hloubkových dírách, studnách, nádržích a shromažďovacích jámách. Instalatéři pracují s tímto čerpadlem jak v bytových, tak průmyslových prostorách, kde je potřeba čerpání vody a zvyšování tlaku. Modulární konstrukce zajišťuje, že komponenty jako hydraulická jednotka mohou být odděleny od motoru, což zjednodušuje údržbu a zkracuje čas výpadku provozu. Díky tomu je toto čerpadlo oblíbené volbou v hasicích stanici a v domácích vodovodních systémech.

Odolnost proti abrazivním částicím, zejména písku, zajišťuje delší provozní život v náročných vodních podmínkách. Čerpadlo je vhodné i pro zavlažování a rozprašování díky své vysoké kapacitě průtoku. Modulární konstrukce umožňuje snazší kontrolu a výměnu částí ve srovnání s monoblokovými jednotkami, které jsou obtížnější k rozmontování. Tato vlastnost je zvláště užitečná při neočekávaných poruchách, protože zkracuje dobu potřebnou na opravy.

Technické parametry

EAN	5903887204873
Délka napájecího kabelu (m)	20
Maximální průtok (l/min)	94
Napětí čerpadla (V)	400 V
Rozměry V x Š x H (cm)	105x9,8
Výška tlaku (m)	103
Hmotnost	17 kg
Kód	PR_39268
Značka	IBO

Čerpadlo pracuje při 400 V a poskytuje maximální výšku tlaku 103 m, což ho činí vhodným pro hluboké instalace a systémy s vysokým tlakem. S průtokem 94 l/min podporuje střední až velké distribuční potřeby vody. Tyto parametry jsou důležité pro určení vhodného použití a zajištění kompatibility s existujícími potrubními konfiguracemi a požadavky systému.

Instalace a připojení

Při instalaci submersibilního čerpadla IBO 4 SD 3-14 zajistěte, že napájení odpovídá požadavku 400 V. Čerpadlo obsahuje 20 m dlouhý napájecí kabel, který umožňuje flexibilní umístění v rámci studny nebo nádrže. Čerpadlo se musí vertikálně spustit do zdroje vody pomocí speciálního zvedacího zařízení nebo lana. Připojte vstupní a výstupní přípojky podle rozvrhu systému a ujistěte se, že všechny spoje jsou pevně utaženy, aby se zabránilo úniku. Běžné chyby při instalaci zahrnují nesprávné zarovnání, nedostatečnou pokryvnost vodou a nesprávné utěsnění vstupního bodu kabelu. Vždy ověřte, že čerpadlo je plně ponořeno a splňuje minimální požadavek na hladinu vody, aby se zabránilo suchému běhu. Modulární konstrukce usnadňuje přístup k vnitřním komponentám během instalace, ale je třeba dodržovat správnou sekvenci při sestavování a demontáži.

Kompatibilita a příslušenství

Toto submersibilní čerpadlo je kompatibilní se standardními vodovodními systémy a lze jej integrovat do tlakových obvodů. Při připojení k potrubní síti zajistěte, že rozměry potrubí odpovídají specifikacím vstupních a výstupních přípojek čerpadla. Další komponenty, jako tlakové spínače, řídicí panely a filtry, mohou být potřeba v závislosti na konfiguraci systému. Doporučuje se použít zvedací lana a ochranné kryty pro bezpečné manipulace a dlouhou trvanlivost.

Technický pozadí pro projektanty

Čerpadlo IBO 4 SD 3-14 pracuje na principu odstředivého čerpání, kde rotující lopatky generují průtok a tlak. Hydraulická jednotka je oddělena od motoru, což zvyšuje spolehlivost systému a zjednodušuje údržbu. Návrh lopatek zahrnuje plovoucí mechanismy, které snižují opotřebení způsobené pískem a dalšími abrazivními částicemi. Tělo čerpadla je vyrobeno z odolných materiálů vhodných pro trvalé ponoření do vody. Projektanti by měli zohlednit elektrické požadavky a hydraulické vlastnosti čerpadla při integraci do větších systémů pro správu vody. Funkce tepelné ochrany brání přehřátí za abnormálních provozních podmínek, což zvyšuje bezpečnost a životnost. Účinnost systému závisí na správném rozměrování vzhledem ke charakteristikám zdroje vody a požadovaným parametrům průtoku a tlaku.

Údržba a provoz

Pravidelné kontroly by měly zaměřit na integritu kabelových spojení, stav lopatek a přítomnost jakéhokoli mechanického hluku, který může signalizovat potenciální problémy. Modulární konstrukce umožňuje inspekce na úrovni komponent místo úplného odstranění čerpadla. Ujistěte se, že čerpadlo zůstává plně ponořeno vždy, aby se zabránilo poškození způsobenému nasáváním vzduchu. V případě selhání umožňuje oddělení hydraulické a motorové části cílené opravy, což minimalizuje poruchy systému.

Nejčastější otázky

Může být čerpadlo použito ve zdrojích s nízkou hladinou vody?
Ne, čerpadlo IBO 4 SD 3-14 vyžaduje dostatečnou hloubku vody, aby bylo plně ponořeno a aby se zabránilo suchému běhu.

Je čerpadlo vhodné pro neustálý provoz?
Ano, modulární konstrukce a tepelná ochrana umožňují prodloužený provoz za normálních zátěžových podmínek.

Jaká je funkce plovoucí lopatky?
Plovoucí lopatka snižuje tření a opotřebení způsobené pískem a dalšími abrazivními materiály ve vodě.

Může být čerpadlo opraveno na místě?
Opravy vyžadují odstranění čerpadla ze zdroje vody. Nicméně modulární konstrukce zjednodušuje tento proces ve srovnání s monoblokovými jednotkami.
