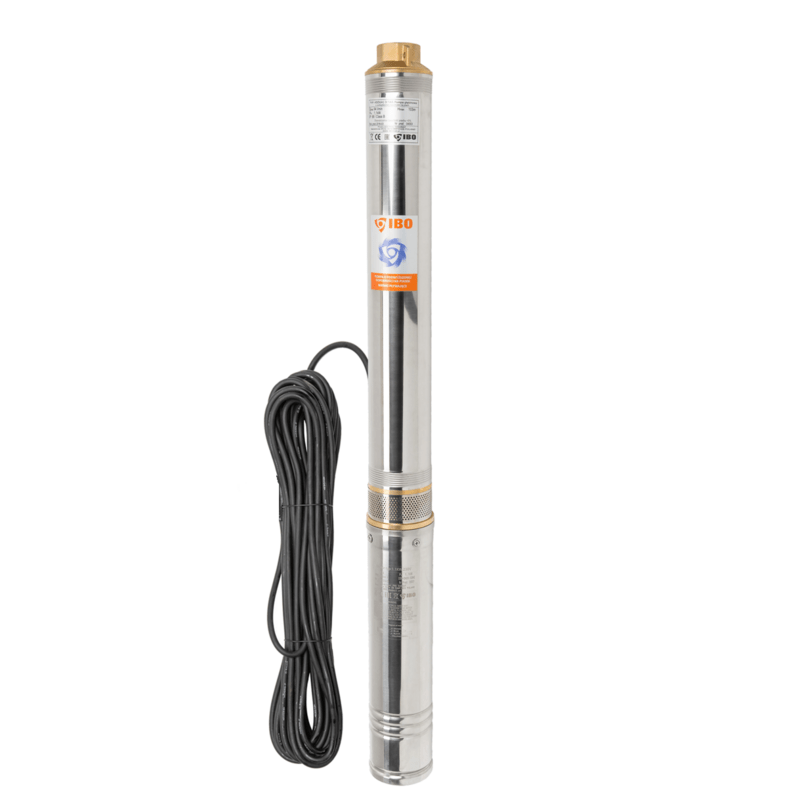

Ponorné čerpadlo 4SD 8-15 / 400V - RTS

Detailní popis produktu

Potápěcí čerpadla jsou základními komponentami vodovodních systémů pro studny, vrty a nádrže. Často se používají v obytných, zemědělských a průmyslových aplikacích, kde je vyžadována spolehlivá a nepřetržitá dodávka vody. IBO 4SD 8-15 je navržen k použití ve stávajících i nových studnách, vrtech a vodních nádržích. Je vhodné pro zvyšování tlaku v distribučních systémech, zavlažování a požární ochranu. Modulární konstrukce zajišťuje, že se čerpadlo dá snadno rozmontovat a opravit v případě poruchy, což zmenší dobu odstavení a náklady na údržbu. Montážní firmy by měly zajistit, že čerpadlo je instalováno do čistých zdrojů vody a že přívod je chráněn před velkými nečistotami, aby byla zajištěna dlouhodobá funkčnost.

Technické parametry

EAN	5903887207782
Délka napájecího kabelu (m)	1
Maximální průtok (l/min)	250
Napětí čerpadla (V)	400 V
Rozměry D x Š x V (cm)	164x9.8
Výtlak čerpadla (m)	100
Hmotnost	23 kg
Kód	PR_39091
Značka	IBO

Maximální průtok čerpadla 250 l/min a výtlak 100 m z něj dělají vhodný prvek pro aplikace vyžadující vysoký tlak na delší vzdálenosti. Napětí 400 V je typické pro trojfázové systémy používané v průmyslových a zemědělských prostředích. Modulární konstrukce, která odděluje hydraulické a motorové komponenty, zjednodušuje údržbu a výměnu jednotlivých částí. Délka napájecího kabelu 1 m by měla být zohledněna při plánování instalace, aby byl zajištěn dostatečný dosah k ovládacímu panelu nebo zdroji energie.

Instalace a připojení

IBO 4SD 8-15 by měl být instalován ve svislé poloze uvnitř zdroje vody, přičemž vstupní otvor musí být plně ponořen a bez překážek. Čerpadlo je připojeno ke zdroji energie prostřednictvím trojfázového systému 400 V a 1 m napájecí kabel musí být případně prodloužen vhodným kabelem a vodotěsnými konektory. Rozměry čerpadla (164 x 9,8 cm) by měly být zohledněny při výběru studny nebo nádrže, aby byl zajištěn dostatečný prostor pro údržbu. Při instalaci je důležité ověřit, že voda je bez velkých nečistot a že čerpadlo není instalováno v suchém prostředí. Běžné chyby při instalaci zahrnují nesprávné vedení kabelu, nedostatečné ponoření a nedbalost při upevnění čerpadla do potrubního systému, což může vést k vibracím a mechanickému opotřebení.

Kompatibilita a příslušenství

IBO 4SD 8-15 je kompatibilní se standardními vodovodními systémy a může být integrován s tlakovými nádržemi, ovládacími panely a průtokoměry. Doporučuje se použít uzavírací ventil k zabránění návratu vody a tlakový spínač k regulaci provozu čerpadla. Další příslušenství, jako je hladinový spínač, může být použito k monitorování hladiny vody a zabránění suchého běhu. Čerpadlo není dodáváno s těmito komponenty a musí být objednáno zvlášť. Pro požární ochranu je důležité zajistit, že čerpadlo je připojeno k vyhrazenému zdroji energie a že systém splňuje místní požadavky na požární bezpečnost.

Technický pozadí pro projektanty

IBO 4SD 8-15 pracuje na principu odstředivého čerpadla, které využívá motorově poháněný lopatkový rotor k generování tlaku a pohonu vody skrze systém. Hydraulické a motorové komponenty jsou oddělené, což usnadňuje údržbu a výměnu částí. Návrh plovoucího rotoru zmenšuje opotřebení způsobené abrazivními částicemi, jako je písek, a z něj dělá vhodný prvek pro zdroje vody s vysokým obsahem nečistot. Čerpadlo je vyrobeno z odolných materiálů, které odolávají korozi a mechanickému namáhání. Funkce tepelné ochrany zabraňuje přehřátí v případě zablokování nebo suchého běhu. Při integraci čerpadla do systému je důležité zohlednit celkový dynamický výtlak, požadovaný průtok a elektrické zatížení, aby byla zajištěna optimální výkon a energetická účinnost.

Údržba a provoz

Modulární konstrukce IBO 4SD 8-15 umožňuje snadný přístup k vnitřním komponentám pro kontrolu a údržbu. Čerpadlo by mělo být pravidelně kontrolováno na známky opotřebení, netěsnosti nebo elektroodchyly. Funkce tepelné ochrany automaticky vypne čerpadlo v případě přehřátí a systém by měl být prozkoumán, aby byla identifikována příčina, než se znovu spustí. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučeny, aby byla zajištěna pokračující funkčnost. V případě poruchy lze čerpadlo demontovat pro opravu nebo výměnu jednotlivých komponent, což zmenší potřebu výměny celé jednotky.

Nejčastější dotazy

Může být IBO 4SD 8-15 použit ve vodovodním systému pro požární ochranu?
Ano, čerpadlo je vhodné pro požární ochranu. Mělo by být připojeno k vyhrazenému zdroji energie a integrováno s tlakovým spínačem a uzavíracím ventilem, aby byl zajištěn spolehlivý provoz.

Je čerpadlo vhodné pro použití ve stávajících i nových vrtech?
Ano, IBO 4SD 8-15 je navržen k použití ve stávajících i nových vrtech. Doporučuje se aplikovat dezinfekci, jako je PolyWELL, do zdroje vody, aby se zlepšila regenerace studny a její čistota.

Může být čerpadlo opraveno v případě selhání?
Ano, modulární konstrukce umožňuje výměnu jednotlivých komponent. Hydraulická a motorová část jsou oddělené, což usnadňuje identifikaci a opravu závad bez nutnosti výměny celé jednotky.

Jaký je maximální výtlak čerpadla?
Čerpadlo může dodat výtlak až 100 m, což z něj dělá vhodný prvek pro aplikace vyžadující vysoký tlak na delší vzdálenosti.
