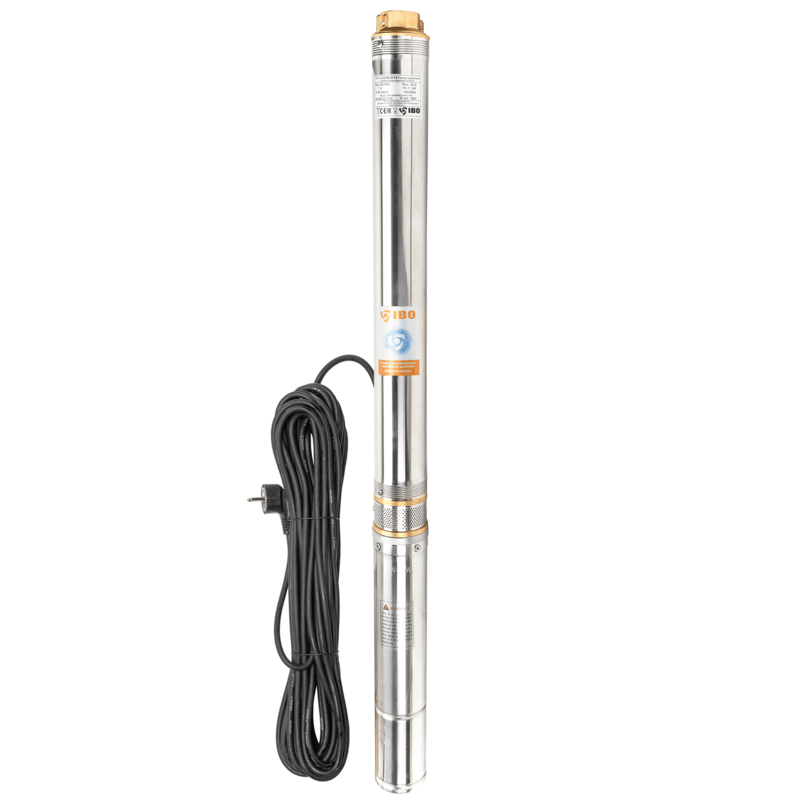

Potopené čerpadlo IBO 4SDm 3-14

Detailní popis produktu

Toto potopené čerpadlo se běžně používá ve vodovodech pro studny, vrty, skladovací nádrže a sběrné šachty. Je vhodné jak pro nové, tak pro stávající instalace a lze jej integrovat do distribučních systémů pro zvyšování tlaku, požární ochranu a zavlažování. Modulární konstrukce umožňuje snadnou údržbu a rychou výměnu dílů, což z něj dělá spolehlivé řešení pro neustálé zásobování vodou v bytových i průmyslových prostorách.

Čerpadlo IBO 4SDm 3-14 je zvláště vhodné pro prostředí, kde voda obsahuje abrazivní částice, jako je písek. Jeho plovoucí turbíny umožňují efektivní provoz i v nefiltrovaných zdrojích vody. Čerpadlo se často instaluje do hlubokých studní a vodních nádrží, kde je vyžadována vysoká výška výtoku. Lze jej také použít ve systémech pro hašení požárů a domácích vodárenských stanicích, kde je klíčové konzistentní tlak a průtok.

Technické parametry

Maximální průtok 94 l/min a výška 103 m zajišťuje, že toto čerpadlo je vhodné pro hluboké vytěžování vody a zvyšování tlaku. Délka napájecího kabelu 20 m umožňuje flexibilní hloubku instalace. Jednofázové napájení 230 V je běžné pro většinu evropských elektrických systémů. Rozměry a hmotnost (17 kg) určují požadavky na velikost studny nebo nádrže a potřebu zvedacího zařízení při instalaci.

Instalace a připojení

Instalace vyžaduje svislou studnu nebo nádrž s dostatečným místem pro rozměry čerpadla (105 x 9,8 cm). Čerpadlo by mělo být spuštěno vhodným zvedacím zařízením, aby nedošlo ke poškození. Napájecí proud 230 V musí být připojen přes samostatný obvod s vhodnými pojistky nebo jisticími automatickými vypínači. Je zahrnut ochranný systém proti přehřátí motoru způsobenému suchým během nebo zablokováním.

• Zkontrolujte, zda je délka napájecího kabelu (20 m) dostatečná, aby dosáhl ovládacího panelu nebo rozdělovače na povrchu.
• Před spuštěním se ujistěte, že je čerpadlo plně ponořeno, aby nedošlo ke suchému běhu.
• Při zvedání použijte nekovový lano nebo řetěz, aby nedošlo ke poškození tělesa čerpadla.
• V odtokové trubce nainstalujte uzavírací ventil, aby se zabránilo návratu vody při vypnutí čerpadla.

Kompatibilita a příslušenství

Čerpadlo IBO 4SDm 3-14 je kompatibilní se standardními distribučními systémy, systémy pro hašení požárů a zavlažovacími systémy. Vyžaduje vhodné napájení a ovládací panel s ochranou proti přetížení. Podle kvality vodního zdroje a požadavků na aplikaci mohou být potřeba další komponenty, jako jsou tlakové spínače, uzavírací ventily a filtrace.

Technický pozadí pro projektanty

Čerpadlo pracuje na principu odstředivého čerpadla, kde turbína otáčí, aby generovala průtok a tlak. Modulární konstrukce odděluje hydraulickou jednotku od motoru, což umožňuje snadnější údržbu ve srovnání s monoblokovými konstrukcemi. Tělo čerpadla je vyrobeno z odolných materiálů, aby odolávalo abrazi způsobené pískem a dalšími částicemi. Správná integrace do systému vyžaduje shodu křivky čerpadla s požadavky systému, aby byla zajištěna optimální účinnost a trvanlivost. Faktory, jako je teplota vody, obsah částic a hloubka studny, ovlivňují výkon a životnost.

Údržba a provoz

Doporučuje se pravidelná kontrola napájecího kabelu a izolace motoru, aby byly detekovány rané známky opotřebení nebo poškození. Termický ochranný systém pomáhá předcházet přehřátí, ale opakované vypínání naznačuje potenciální problémy, jako je zablokování nebo suchý běh. Během provozu se ujistěte, že je čerpadlo plně ponořeno. Pokud systém dlouhodobě nepoužíváte, vyprázdněte čerpadlo a uschovejte ho v suchém prostředí, aby se zabránilo korozi.

Nejčastější dotazy

Lze čerpadlo IBO 4SDm 3-14 použít ve vodě s vysokým obsahem písku?
Ano, čerpadlo je speciálně navrženo s plovoucími turbínami a zvýšenou odolností proti písku a abrazivním částicím.

Je čerpadlo vhodné pro systémy pro hašení požárů?
Ano, lze jej použít ve středních a malých požárních stanicích díky vysoké výšce výtoku a spolehlivému provozu za zatížení.

Jaká je maximální hloubka instalace?
Čerpadlo lze instalovat do studen nebo nádrží, kde hladina vody je v rámci délky kabelu (20 m) a čerpadlo je plně ponořeno.

Jak se čerpadlo opravuje v případě poruchy?
Modulární konstrukce umožňuje snadné demontování a opravu. Chybné komponenty lze rychle vyměnit bez nutnosti vyndání celého čerpadla ze studny.
