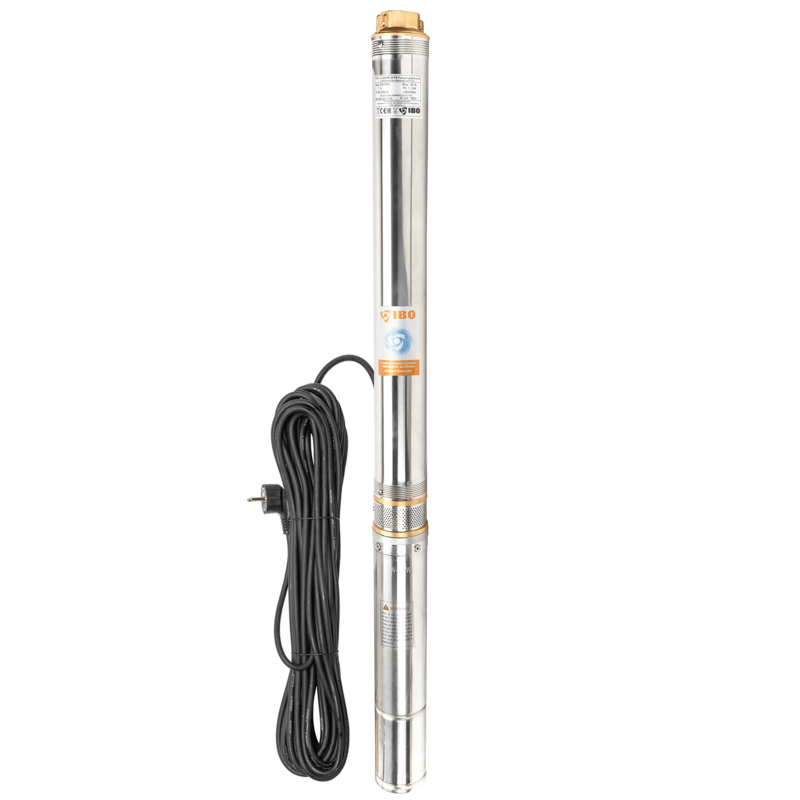

Ponorné čerpadlo IBO SDM 3-11

Detailní popis produktu

Toto ponorné čerpadlo se běžně používá v bytových i průmyslových systémech pro zásobování vodou, zejména tam, kde se voda odebírá ze studen, šacht, nádrží, zásobníků nebo sběrných šacht. Je vhodné pro zavlažování, požární ochranné systémy a oběh vody v bytových a lehkopřůmyslových aplikacích. Modulární konstrukce čerpadla IBO SDM 3-11 zajišťuje oddělení hydraulických a motorových komponent, což usnadňuje kontrolu a údržbu zařízení v případě poruchy. Tato konfigurace také umožňuje rychlejší opravy ve srovnání s monoblokovými čerpadly.

Při montáži čerpadla je třeba zohlednit specifické podmínky zdroje vody, jako je například přítomnost abrazivních částic, jako je písek. Čerpadlo IBO SDM 3-11 je navrženo s zvýšenou odolností vůči těmto látkám, což zmenšuje opotřebení a prodlužuje trvanlivost čerpadla. Čerpadlo je vybaveno tepelnou ochranou proti přetížení, což zajistí bezpečný provoz za neobvyklých okolností. 20 m dlouhý napájecí kabel poskytuje flexibilitu při umístění řídicí jednotky nad zemí.

Technické parametry

EAN	5907222763056
Délka napájecího kabelu (m)	20
Maximální průtok (l/min)	105
Napětí čerpadla (V)	230 V
Rozměry V x Š x H (cm)	120x9
Výška dopravy (m)	63
Hmotnost	11 kg
Kód	PR_38662
Značka	IBO

Uvedené parametry jsou důležité pro správné vybrání čerpadla pro danou aplikaci. Maximální průtok 105 l/min a výška dopravy 63 m určují schopnost čerpadla přenášet vodu v systému. Napájecí napětí 230 V znamená, že musí být čerpadlo připojeno ke standardnímu jednofázovému napájení. Délka kabelu 20 m umožňuje instalaci hlouběji ve studnách nebo zásobnících. Rozměry a hmotnost jsou důležité pro manipulaci a pro zapasování do místa instalace.

Montáž a připojení

Pro instalaci čerpadla IBO SDM 3-11 musí být čerpadlo spuštěno do zdroje vody pomocí vhodného podpěrného systému. Vstupní port se obvykle připojuje k potrubí pomocí závitového šroubení, což zajistí bezpečné a netěsné těsnění. Napájecí síť 230 V by měla být připojena k dedikovanému obvodu s vhodnou ochranou proti přetížení. Před uvedením do provozu by měl instalatér ověřit správnou orientaci čerpadla a zajistit, že vstupní otvor je plně ponořen. Běžné chyby při instalaci zahrnují špatné vedení kabelu, nedostatečné upevnění čerpadla a opomenutí kontroly výstupního potrubí. Termální ochrana proti přetížení je již zabudována, ale instalatér by měl potvrdit, že elektrické připojení bylo provedeno podle místních norem.

Kompatibilita a příslušenství

Čerpadlo IBO SDM 3-11 je kompatibilní se standardními systémy pro zásobování vodou a lze jej integrovat s tlakovými spínači, řídicími panely a průtokoměry. Pro optimální výkon se doporučuje kombinovat čerpadlo s nezpětnou klapkou, aby se zabránilo návratu vody, a s tlakovou nádrží, která stabilizuje systém. Další příslušenství, jako filtry nebo dávkovače chemikálií, mohou být potřeba v závislosti na kvalitě vody a aplikaci. K tomuto modelu nejsou k dispozici žádné související produkty.

Technický pozadí pro projektanty

Čerpadlo IBO SDM 3-11 pracuje na principu odstředivého čerpaní, kde rotor generuje kinetickou energii pro přesun vody v systému. Oddělení hydraulických a motorových komponent zmenšuje mechanické namáhání a zvyšuje spolehlivost. Čerpadlo je vyrobeno z odolných materiálů, které odolávají korozi a abrazi. Modulární konstrukce umožňuje integraci do stávajících systémů a podporuje snadný přístup k servisu. Přítomnost abrazivních částic ve vodě může ovlivnit účinnost a trvanlivost čerpadla, proto by systém měl být navržen tak, aby zahrnoval filtraci, pokud je to nutné. Rozměry a hmotnost čerpadla je třeba zohlednit i při plánování místa instalace a podpěrných konstrukcí.

Servis a provoz

Pravidelné kontroly by měly zahrnovat ověření integrity elektrických připojení, stavu těsnících prstenů a absence neobvyklého hluku nebo vibrací během provozu. Termální ochrana proti přetížení automaticky odpojí čerpadlo v případě přehřátí. V případě poruchy umožňuje modulární konstrukce odstranit a prohlédnout hydraulickou část bez nutnosti výměny celého zařízení. Technická dokumentace nezmiňuje konkrétní intervaly pro servis, ale pravidelné kontroly se doporučují, aby byl zajištěn bezproblémový provoz.

Nejčastější otázky

Lze čerpadlo IBO SDM 3-11 použít ve studni bez předchozího ošetření?
Doporučuje se dezinfikovat studnu před instalací, aby se zabránilo znečistění a zlepšila kvalita vody. Výrobce doporučuje použít vhodný dezinfekční prostředek, jako je například PolyWELL.

Je čerpadlo IBO SDM 3-11 vhodné pro požární ochranné systémy?
Ano, čerpadlo je vhodné pro použití v malých a středních požárních ochranných stanovištích díky své vysoké tlakové kapacitě a spolehlivosti.

Lze čerpadlo provozovat nepřetržitě bez přestávek?
Čerpadlo je navrženo pro nepřetržitý provoz, ale důležité je sledovat systém na známky přehřátí nebo přílišného zatížení. Zabudovaná tepelná ochrana pomáhá zabránit poškození v těchto případech.

K čemu slouží 20 m napájecí kabel?
Délka kabelu 20 m umožňuje instalaci čerpadla na větší hloubky, přičemž řídicí panel nebo spínací krabice zůstávají nad zemí pro bezpečnost a přístupnost.
