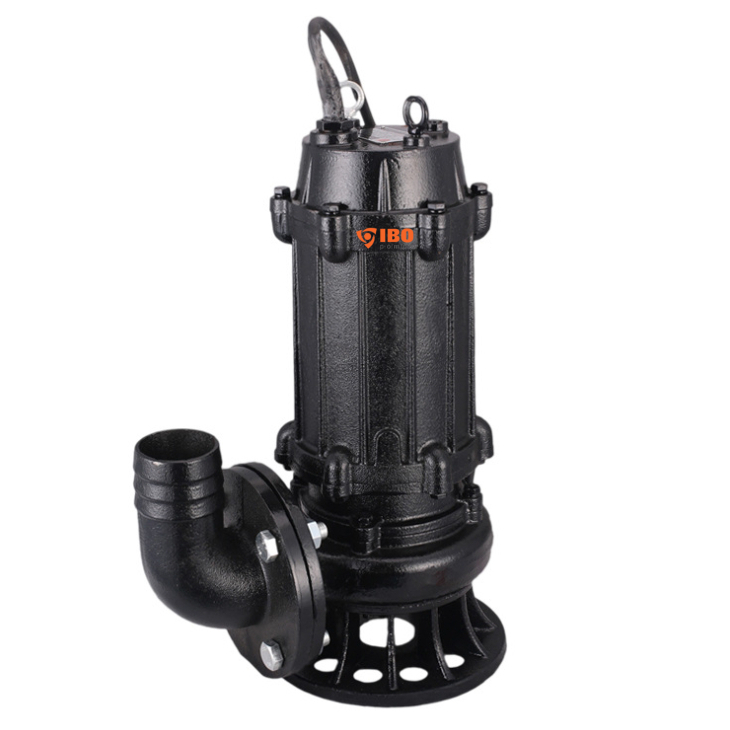

Submersibilní čerpadlo na kal IBO MWQ 100/5500 s míchadlem

Detailní popis produktu

Submersibilní čerpadla na kal jsou základní komponenty ve správě odpadních vod, zejména v oblastech, kde je třeba transportovat surový odpad nebo kal s vysokým obsahem pevných látek. Instalatéři pracující v městských čistírnách odpadních vod, průmyslových zařízeních nebo velkých komerčních budovách často setkávají s hustými usazeninami kalu, které vyžadují mechanickou pomoc k zabránění zácpám. Čerpadlo IBO MWQ 100/5500 je navrženo právě pro takové prostředí, zajišťuje spojitý provoz v náročných podmínkách. Jeho funkce míchání umožňuje efektivně zvládat viskózní média, což ho činí ideálním pro použití v septickejch nádržích, čerpacích stanicích nebo zadržovacích nádržích, kde dochází často k usazování sedimentu.

Tato čerpadla jsou obvykle instalována ve vodních studních nebo sumpových nádržích, kde pracují ponořená v kapalině. Motor je úplně uzavřený proti vniknutí cizích látek a design minimalizuje riziko zácp. Zahrnutí sekundárního lopatkového kola zajišťuje, že pevné částice jsou rozbité před čerpáním, což snižuje opotřebení a prodlužuje životnost jednotky. To činí MWQ 100/5500 vhodným pro aplikace zahrnující nezpracované odpadní vody, průmyslové odpadní vody nebo povodňové srážky s usazenými pevnými látkami.

Technické parametry

EAN	5903887207614
Délka napájecího kabelu (m)	5
Maximální průtok (l/min)	1320
Napětí čerpadla (V)	400 V
Rozměry D x Š x V (cm)	66x31x26
Výška čerpaní (m)	23
Hmotnost	73 kg
Kód	PR_39102
Značka	IBO

Instalace a připojení

Při instalaci čerpadla IBO MWQ 100/5500 zajistěte, že je čerpadlo plně ponořeno do kapaliny, aby nedocházelo k suchému běhu, který může způsobit přehřátí a poškození. Čerpadlo by mělo být svisle spuštěno do nádrže pomocí zvedacího oka nebo háku na těle. Zabezpečte napájecí kabel, aby nebyl zatížen tahem na elektrických spojích. Pětimetrový napájecí kabel umožňuje flexibilitu v umístění, ale musí být bezpečně přiveden k řídicímu panelu. Zkontrolujte, zda je kabel správně připojen k 400 V třífázovému napájení a že všechny elektrické spoje jsou vodotěsné a izolované. Před uvedením do provozu ověřte směr průtoku uvedený na těle čerpadla a zkontrolujte, zda je vývodová trubka správně zarovnaná. Běžné chyby při instalaci zahrnují nesprávnou orientaci čerpadla, nedostatečnou hloubku ponoření nebo nezabezpečení napájecího kabelu. Tyto chyby mohou vést k problémům s výkonem nebo předčasnému poškození komponent. Vždy se obracejte na technickou dokumentaci výrobce pro konkrétní požadavky na instalaci.

Kompatibilita a příslušenství

Toto submersibilní čerpadlo na kal je navrženo pro integraci do stávajících systémů čerpání odpadních vod. Je kompatibilní se standardními 400 V třífázovými elektrickými systémy a může být použito s řídicími panely, které podporují proměnlivé rychlosti, pokud je to potřeba. Další komponenty, jako jsou hladinové senzory, uzavírací ventily nebo nezpětné ventily, mohou být potřeba v závislosti na konfiguraci systému. Pro tuto verzi nejsou k dispozici žádné alternativní nebo související produkty.

Technický pozadí pro projektanty

Čerpadlo IBO MWQ 100/5500 pracuje pomocí odstředivého čerpacího mechanismu zvýšeného vnitřním míchacím lopatkovým kolem. Toto sekundární lopatkové kolo otáčí v čerpadlové komoře, aby rozkládalo hustý kal a zabránilo zácpám. Nerezová tyč motoru odolává korozi, zatímco dvojité mechanické těsnění zajišťuje, že motorová komora zůstává vodotěsná i v agresivních prostředích. Tyto konstrukční vlastnosti přispívají k spolehlivosti a efektivitě čerpadla při zpracování médií s vysokým obsahem pevných látek. Hydraulické výkony čerpadla jsou definovány jeho maximálním průtokem a výškou čerpaní, což jsou klíčové faktory při rozměrovém navrhování systému. Při návrhu systému pro přečerpání odpadních vod zvažte očekávaný průtok, výšku, do které musí být kapalina zvednuta, a přítomnost jakýchkoli překážek v potrubí. Správné rozměrování zajišťuje optimální výkon a minimalizuje spotřebu energie.

Služba a provoz

Pravidelné kontroly by měly zahrnovat prohlídku čerpadla na známky opotřebení, ověření integrity mechanických těsnění a zajištění, že napájecí kabel není poškozený. I když technická data neuvádějí konkrétní intervaly pro servis, doporučuje se pravidelné vizuální kontroly k identifikaci potenciálních problémů včas. Pokud čerpadlo ukazuje snížený výkon nebo neobvyklý hluk, může být nutná demontáž a prohlídka vnitřních komponent. Během provozu zajistěte, aby čerpadlo nepracovalo suché po dlouhou dobu, protože to může způsobit přehřátí a poškození. Vždy sledujte pokyny výrobce pro údržbu a opravy.

Nejčastější otázky

Může být čerpadlo IBO MWQ 100/5500 použito pro surové odpadní vody s vysokou koncentrací pevných látek?
Ano, čerpadlo je speciálně navrženo pro surové odpadní vody a kal s vysokým obsahem pevných látek. Míchací lopatkové kolo pomáhá rozkládat husté usazeniny, což zajišťuje hladký provoz.

Je čerpadlo vhodné pro spojitý provoz v prostředí vodních studní?
Ano, čerpadlo je navrženo pro submersibilní použití ve vodních studních a sumpových nádržích. Zajistěte správnou hloubku ponoření a elektrickou ochranu k zajištění spolehlivého provozu.

Jaký typ napájení je potřeba pro čerpadlo IBO MWQ 100/5500?
Čerpadlo vyžaduje 400 V třífázové napájení. Zkontrolujte, zda je elektrický systém kompatibilní a že všechny spoje jsou správně izolované.

Může být čerpadlo připojeno k řídicímu panelu s automatickým hladinovým senzorem?
Ano, čerpadlo může být integrováno s řídicími panely, které podporují automatický hladinový senzor. Zajistěte, že řídicí systém je nakonfigurován tak, aby odpovídajícím způsobem ovládal provoz čerpadla.
